- Page 1 3000127-2008-09-15.fm RSVG Job name: __________________________________ Installer: ___________________________________ Installation date: ____________________________ EXHAUSTO CDT A/S Tel. +45 7010 2234 Risingsvej 63 Fax +45 7010 2235 DK-5000 Odense C sales@exhausto-cdt.dk www.exhausto-cdt.dk...
-
Page 2: Table Of Contents
3000127-2008-09-15.fm 1. GB - Product information 1.1 Construction and design..................3 1.2 Installation instructions ..................4 1.3 Wiring........................7 1.4 Commissioning of the chimney fan ..............7 1.5 Service and cleaning ................... 8 1.6 Technical specifications ..................8 1.7 Warranty ....................... 8 2. -
Page 3: Product Information

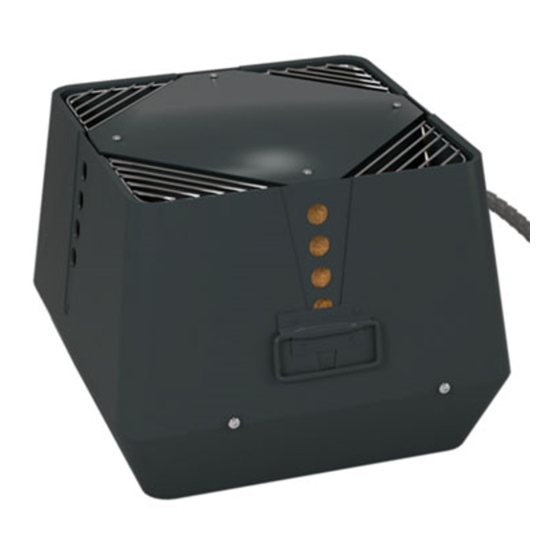

3000127-2008-09-15.fm GB - Product information The EXHAUSTO RSVG type chimney fan is supplied with accessories pack including location brackets, armoured cable, safety wire and a mineral wool mat, as well as packing to ensure the fan does not vibrate. (Two wing screws are also included, to be used where conditions allow). -
Page 4: Installation Instructions
3000127-2008-09-15.fm 1.2 Installation instructions The fan is designed to be fitted directly on top of brick or steel chimneys, as long as these are stable and level. Before fitting onto a chimney then the fan is to be mounted onto a the chimney must have location brackets - brick chimney see below... - Page 5 3000127-2008-09-15.fm Step Action Fit the location brackets in the grooves on the underside of the bottom section and fasten using the nuts and bolts supplied Note that the bolts are to be inserted from beneath the brackets Adjust the distance between the location brackets to fit the inside diameter of the chimney, and then tighten the nuts.
- Page 6 3000127-2008-09-15.fm Fitting the chimney fan onto the chimney Step Action The chimney fan is now ready for mounting. Place the glass fibre mat on top of the chimney, the aluminium foil facing upwards, and place the chimney fan on top of the mat Attach the safety wire to the chimney (1).
-
Page 7: Wiring
Wires are to be connected as per the wiring diagram. For further details, please see guidelines for the EXHAUSTO control units. All EXHAUSTO fans require extra safe- guards in accordance with power current regulations. -
Page 8: Service And Cleaning
250 °C. 1.7 Warranty EXHAUSTO provides a two-year factory warranty on its chimney fans, valid from invoice date. EXHAUSTO fans must be installed by competent personnel. Once the fan has been installed, adjusted, and the customer has been trained in its use, the installation instructions are to be handed over to the customer. -
Page 9: Produktbeschreibung
3000127-2008-09-15.fm DE - Produkt Information Der EXHAUSTO Rauchgasventilator vom Typ RSVG wird serienmäßig mit Winkeleisen, Panzerschlauch, Sicherungsseil sowie Isolierplatte aus Mineralwolle zwecks vibrations- freier Montage und wahlweise mit Flügelschrauben bzw. Kreuzschlitzschrauben geliefert Achtung! • Die Installation muß von kompetenten Personen nach den örtlichen Bestimmungen und gesetzlichen Vorschriften... -
Page 10: Mechanische Montage
3000127-2008-09-15.fm Gewicht Rauchgasventilator Gewicht RSVG200-4-1 18 kg RSVG250-4-1 27 kg RSVG315-4-1 38 kg 2.2 Mechanische Montage er Rauchsauger ist für die direkte Montage auf gemauerten Schornsteinen sowie für Stahlschornsteine mit stabilem und ebenem Abschluß vorgesehen. Vor der Montage auf dem Bei... - Page 11 3000127-2008-09-15.fm Schritt Vorgehen Die Winkeleisen in den Nuten an der Unterseite des Unterteils montieren und mit Hilfe der mitgelieferten Schrauben und Muttern befestigen. Hinweis: Die Schrauben sind von unten zu montieren. Den Abstand zwischen den Winkeleisen der Schornsteinweite anpassen und die Muttern anziehen.
- Page 12 3000127-2008-09-15.fm Vor der Montage auf einem Stahlschornstein: Schritt Vorgehen Für Stahlschornsteine wird ein Flansch (D) benutzt, der durch Hineinschieben in den Schornstein (E) montiert wird. Die Mineralwollplatte (B) auf den Flansch (D) mit der Alufolie nach oben legen und ein Loch entsprechend der Lichte des Flansches in der Mineralwollplatte schneiden.
- Page 13 3000127-2008-09-15.fm Befestigen des Rauchsaugers auf dem Schornstein Schritt Vorgehen Der Rauchgasventilator ist jetzt fertig zur Montage. Die Mineralwollmatte mit nach oben zeigender Aluminium-folie oben auf den Schornstein legen und den Rauch-gasventilator darauf setzen Das Sicherungsseil am Schornstein montieren (1). Bei gemauerten Schornsteinen die mitgelieferte Schraube und den Mauerdübel verwenden und bei Stahlschorn-steinen selbstschneidende Schrauben verwenden.
-
Page 14: Elektrischer Anschluß
• in der Lage sein, sämtliche Pole von der Versorgungsspannung zu unterbrechen - Kontaktabstand mind. 3 mm bei jedem Pol. Der Wartungsschalter ist als Sonderzubehör von EXHAUSTO erhältlich. 2.4 Einregelung Beim Einregeln der Anlage ist der Abzug zu kontrol- lieren und der Druckwächter (PDS) einzuregeln. -
Page 15: Wartung Und Reinigung
Die Montage ist von Personen mit entsprechenden Fachkenntnissen auszuführen. Nach abgeschlossener Montage, Einregelung und nach Einweisung des Benutzers in die einzelnen Funktionen, ist die Betriebsanleitung dem Kunden zu übergeben. EXHAUSTO behält sich das Recht auf Änderungen ohne vorherige Ankündigung vor. 15/48... -
Page 16: Produkt Information
3000127-2008-09-15.fm DK - Produkt information EXHAUSTO røgsuger type RSVG leveres standard med vinkelben, panserslange, sikkerhedswire samt mineraluldsplade som pakning og for vibrationsfri drift. (Desuden er vedlagt vingeskruer, der kan monteres, hvis forholdene tillader det.) Advarsel! • Installationen skal foretages af kompetent personale i henhold til gældende love og regler... -
Page 17: Installation
3000127-2008-09-15.fm 3.2 Installation Røgsugeren er beregnet til direkte montage på murede skorstene samt stålskorstene med stabil og plan afslutning. Før montage på skorstenen Hvis... så røgsugeren skal monteres på en skal røgsugeren forsynes med vinkelben - muret skorsten... se nedenfor røgsugeren skal monteres på... - Page 18 3000127-2008-09-15.fm Trin Handling Afstanden mellem vinkelbenene justeres i henhold til skorstenens lysning, og møtrikkerne fastspændes. Bemærk, at der skal være 2 - 4 mm luft imellem vinkelben og skorsten, således at der ikke overføres vibrationer fra røgsuger til skorsten. A + B mål: se trin 1 Før montage på...
- Page 19 3000127-2008-09-15.fm Sådan fastgøres røgsugeren på skorstenen Trin Handling Røgsugeren er nu klar til montage. Mineraluldspladen lægges på toppen af skorstenen med alufolien opad, og røgsugeren placeres ovenpå. Sikkerhedswiren fastgøres på skorstenen (1). Den medleverede skrue og rawlplug anvendes til muret skorsten og selvskærende skrue til stålskorsten.
-
Page 20: El-Tilslutning
• kunne afbryde alle poler fra forsyningsspændingen - kontaktafstand min. 3 mm i hver pol. Reparationsafbryderen er ikke en del af EXHAUSTO-leverancen. 3.4 Indregulering I forbindelse med indregulering af anlægget skal aftræk kontrolleres, herunder justering af presso- staten (PDS). -
Page 21: Service Og Rengøring
Flowsensorerne må ikke bøjes eller flyttes, da dette kan ændre målesignalet. Motoren i EXHAUSTO røgsuger RSVG har engangssmurte lukkede specialkuglelejer og er vedligeholdelsesfri. Eventuel udskiftning af lejer bør kun udføres af EXHAUSTO SERVICE eller tilsvarende fagekspertise. Årligt eftersyn Funktionsafprøvning og evt. rengøring af røgsugeren foretages efter behov (min. 1 gang årligt) på... -
Page 22: Konstruksjon
3000127-2008-09-15.fm NO - Produkt informasjon EXHAUSTO røyksuger type RSVG leveres standard med vinkelben, panserslange, sikkerhetsvaier samt mineralullplate som pakning og for vibrasjonsfri drift. (Dessuten er det vedlagt vingeskrue, som kan monteres hvis forholdene tillater det.) Advarsel! • Alle installasjoner må utføres av faglært personell i samsvar med gjeldende nasjonale regler og forskrifter •... -
Page 23: Mekanisk Installasjon
3000127-2008-09-15.fm 4.2 Mekanisk installasjon Røyksugeren er beregnet til direkte montering på murte skorsteiner og stålskorsteiner med stabil og plan avslutning. Før montering på skorsteinen Hvis... så røyksugeren skal monteres på en skal røyksugeren forsynes med vinkelben - murt skorstein... se nedenfor røyksugeren skal monteres på... - Page 24 3000127-2008-09-15.fm Trinn Handling Vinkelbena monteres i sporene på undersiden av bæreplaten og gjøres fast ved hjelp av skruene og mutrene som følger med. Merk at skruene skal monteres nedenfra. Juster avstanden mellom vinkelbena i henhold til skorsteinens lysmål og trekk til mutrene. Merk at det skal være 2 - 4 mm klaring mellom vinkelben og skorstein slik at det ikke overføres vibrasjoner fra røyksugeren til skorsteinen.
- Page 25 3000127-2008-09-15.fm Slik festes røyksugeren på skorsteinen Trinn Handling Røyksugeren er nå klar til montering. Legg mineralullplaten på toppen av skorsteinen med aluminiumsfolien opp og plasser røyksugeren oppå denne. Gjør sikkerhetsvaieren fast til skorsteinen (1). Bruk skruen og murpluggen som følger med, til murt skorstein og selvskjærende skrue i stålskorstein.
-
Page 26: Elektrisk Tilkobling
Røyksuger- og motorspesifikasjoner fremgår av typeskiltene som er montert. Alle modeller er regulerbare og overstrømbeskyttet. Elektrisk tilkobling foretas iht. strømdiagrammet. For øvrig henvises til veiledningene for EXHAUSTO automatikk. Alle reyksugere krever ekstrabeskyttelse iht. sterkstrøms- reglementet. Lynavledning skal utføres iht. gjeldende forskrifter. -
Page 27: Service Og Rengjøring
Flowsensorene må ikke bøyes eller flyttes, da dette kan endre målesignalet. Motoren i EXHAUSTO røyksuger RSVG har livstidssmurte, lukkede spesialkulelagre og er vedlikeholdsfri. Eventuell utskifting av lagre bør bare utføres av EXHAUSTO SERVICE eller tilsvarende fagekspertise. Årlig kontrol: Kontroll og ev. rengjøring av røyksugeren foretas etter behov (min. 1 gang årlig) på... -
Page 28: Product Beschrijving
3000127-2008-09-15.fm NL - Product beschrijving De EXHAUSTO rookgasventilator type RSVG wordt toegepast op open gasgestookte open haarden. Ventilator kan ook toegepast worden op een CV ketel etc. Hij is opgebouwd uit een standaard RSV ventilator en later voorzien van een drukverschil regelaar (PDS) met twee druksensoren. -
Page 29: Montage Instructies
3000127-2008-09-15.fm Gewicht Type ventilator Gewicht RSVG200-4-1 18 kg RSVG250-4-1 27 kg RSVG315-4-1 38 kg 5.2 Montage instructies De ventilator is ontworpen om direct op een gemetseld kanaal gemonteerd te worden. Voor montage op de schoorsteen Als... dan... de rookgasventilator op een moet de ventilator van hoekbeugels worden gemetselde schoorsteen voorzien (zie hieronder) - Page 30 3000127-2008-09-15.fm Stap Handeling Monteer, met behulp van de bijgeleverde bouten en moeren, de hoekijzers in de daarvoor bestemde uitsparing aan de onderzijde van de ventilator. Zorg ervoor dat de bouten van onderaf door de hoekijzers gestoken worden. De moeren zitten dan binnen in de behuizing. Schuif de hoekijzers op de goede afstand, en draai de moeren vast.
- Page 31 3000127-2008-09-15.fm Voor montage op een stalen schoorsteen: Stap Handeling Bij plaatsing op een stalen schoorsteen wordt een flens gebruikt (D), die wordt gemonteerd door het buisgedeelte in de schoorsteen (E) te schuiven. Bevestig eerst de flens aan de ventilator: Plaats de mineraalwol mat (B) op flens (D) met de alufolie naar boven en snijd een gat in de mat op de maat van de opening in de flens Snijd de hoeken van de mat af om plaats te maken...
- Page 32 3000127-2008-09-15.fm Zo wordt de rookgasventilator aan de schoorsteen bevestigd Stap Handeling De rookgasventilator is nu klaar voor montage. Leg de isolatiemat met de aluminium zijde naar boven op de schoorsteen en plaats daar de ventilator op. Monteer de veiligheidslijn aan de schoorsteen. (1) Indien de ventilator op een gemetselde schoorsteen gemonteerd wordt, kan er gebruik gemaakt worden van de schroef en plug.
-
Page 33: Elektrische Aansluiting
De technische specificaties van de rookgasventilatoren staan op de type plaatjes van de ventilatoren. Montage van EXHAUSTO wijst u erop dat de richtlijnen voorschrijven dat de ventilator voorzien werkschakelaar moeten worden van een deugdelijke werkschakelaar. (EU Machine richtlijn 98/37//EEC) De schakelaar moet afsluitbaar zijn of is zichtbaar in de buurt van de rookgasventilator uit te schakelen. -
Page 34: Service En Onderhoud
5.7 Garantie EXHAUSTO biedt een tweejarige fabrieksgarantie op haar rookgasventilatoren die geldt vanaf de factuurdatum. EXHAUSTO ventilatoren moeten door vakkundige monteurs geïnstalleerd worden. EXHAUSTO behoudt zich het recht voor wijzigingen in deze richtlijnen aan te brengen zonder voorafgaande kennisgeving. 34/48... -
Page 35: Konstruktion
3000127-2008-09-15.fm SE - Produktinformation EXHAUSTO rökgasfläkt typ RSVG levereras som standard med vinkelben, pansar- slang, förankringslina samt mineralullsplatta som packning för vibrationsfritt montage. (Dessutom ingår vingskruvar, som kan monteras om förhållandena så tillåter.) Varning! Rökgasfläkten skall alltid vara i drift när eldstaden används. -
Page 36: Installation
3000127-2008-09-15.fm 6.2 Installation Rökgasfläkten är avsedd för direkt montering på murade skorstenar samt på stålskorstenar med plan och stabil yta. För montering på skorstenen Om... så rökgasfläkten skall monteras på skall rökgasfläkten förses med vinkelben - en murad skorsten... se här nedan rökgasfläkten skall monteras på... - Page 37 3000127-2008-09-15.fm Steg Åtgärd Vinkelbenen monteras i spåren på undersidan av plattan och sätts fast med hjälp av de medlevererade bultarna och muttrarna. Observera att bultarna skall monteras nedifrån. Avstånden mellan vinkelbenen justeras med hänsyn till skorstenens öppning, och muttrarna dras åt. Observera att det skall vara 2-4 mm spel mellan vinkelben och skorsten, så...
- Page 38 3000127-2008-09-15.fm Så fästs rökgasfläkten på skorstenen Steg Åtgärd Rökgasfläkten är nu klar för montering. Mineralullsplattan läggs på skorstenens topp, med aluminiumfolien uppåt, och rökgasfläkten placeras ovanpå. Säkerhetsvajern fästs i skorstenen (1). I murad skorsten används expansionsbult och i stålskorsten självborrande skruvar.
-
Page 39: Elanslutning
• kunna bryta alla polerna för matningsspänningen - kontaktavstånd minst 3 mm för varje pol. Arbetsbrytaren är ett extra tillbehör som inte ingår i leveransen från EXHAUSTO. 6.4 Inreglering I samband med inreglering av anläggningen skall frånluften kontrolleras, samtidigt med inställningen av pressostaten (PDS). -
Page 40: Service Och Rengöring
Luftmängdsgivarna får inte böjas eller flyttas, eftersom det kan ändra mätsignalerna. Motorn i EXHAUSTO rökgasfläkt RSVG har engångssmorda, kapslade specialkullager och är underhållsfri. Ev. byte av lager bör endast utföras av EXHAUSTO SERVICE eller någon med motsvarande fackkunskaper. Funktions- Funktionsprovning och ev. rengöring av rökgasfläkten utförs vid behov (minst 1 gång provning per år) på... -
Page 41: Renseignements Sur Le Produit
3000127-2008-09-15.fm FR – Renseignements sur le Produit Le ventilateur de cheminée EXHAUSTO type RSVG est fourni avec un lot d’accessoires comprenant des équerres de positionnement, un câble armé, un câble de sécurité, un tapis en laine minérale et du rembourrage pour empêcher le ventilateur de vibrer. -
Page 42: Consignes D'installation
3000127-2008-09-15.fm 7.2 Consignes d’installation Le ventilateur est conçu pour être installé directement sur des cheminées en briques ou en acier à condition qu’elles soient stables et à niveau. Avant l’installation sur cheminée alors le ventilateur doit être fixé sur les équerres de positionnement doivent être cheminée en brique. - Page 43 3000127-2008-09-15.fm Étape Action Placer les équerres de positionnement dans les rainures sous le fond et les fixer avec les écrous et les boulons fournis. Noter que les boulons doivent être insérés par le dessous des équerres. Régler l’espace entre les équerres de fixation de manière à...
- Page 44 3000127-2008-09-15.fm Installation du ventilateur sur la cheminée Étape Action Le ventilateur de cheminée peut désormais être mis en place. Placer le tapis de laine minérale sur le dessus de la cheminée, côté feuille aluminium sur le dessus et placer le ventilateur par dessus. Fixer le câble de sécurité...
-
Page 45: Câblage
Tous les modèles peuvent être réglés et sont protégés contre les surtensions. Les câbles peuvent être branchés selon le schéma de câblage. Pour plus de détails, voir les directives concernant les unités de contrôle EXHAUSTO. Pour tous les ventilateurs EXHAUSTO des protections de sécurité supplémentaires sont requises suivant les réglementations électriques en vigueur. -
Page 46: Maintenance Et Nettoyage
Le ventilateur RSVG version standard est conçu pour fonctionner avec une température de fumée maximale de 250° C. 7.7 Garantie EXHAUSTO offre une garantie usine de deux ans pour ses ventilateurs de cheminée, valable à compter de la date de facturation. Les ventilateurs EXHAUSTO doivent être installés par du personnel compétent. - Page 47 FI: EU-Vaatimustenmukaisuusvakuutus FR: Déclaration de conformité de l’Union Européenne IS: ESS-Samræmisstaðfesting NO: EU-Samsvarserklæring IT: Dichiarazione di Conformità Unione Europea EXHAUSTO A/S Odensevej 76, DK-5550 Langeskov DANMARK erklærer på eget ansvar, at følgende produkter: veklaart dat onderstaande producten: hereby declares that the following products: deklarerar på...
- Page 48 3000127-2008-09-15.fm EXHAUSTO CDT LOCAL EXHAUSTO CDT DEALERS EXHAUSTO CDT A/S AUSTRIA IRELAND Risingsvej 63 Carl Steiner HWI GmbH & Co KG Heating Distributors Ltd DK-5000 Odense C Bäckerfeldstrasse 15-17 32 North Park Tel.: +45 7010 2234 A-4050 Traun North Road Fax: +45 7010 2235 Tel.: +43 7229 51021 0...
