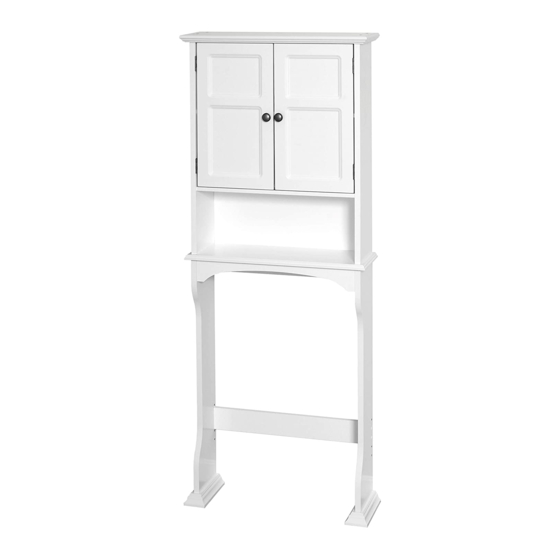

Assembly Instructions - Model 9923WW / CH (White / Espresso )
Instrucciones de Ensamblado - Modelo 9923WW / CH (Blanco / Espresso)
Instructions d'assemblage - Modèle 9923WW / CH (blanc / espresso)
Before You Begin:
Thank you for purchasing this product. Please identify all parts and hardware pieces before you begin. When laying
out parts, place them on a soft surface to prevent scratching.
If any pieces are missing, call our Toll Free Number 1-800-892-3986 between 8:00AM-5:00PM EST Monday
through Friday or contact our website at www.zenith-products.com for more information.
Antes de que empiece:
Muchas gracias por comprar este producto. Identifique todas las piezas y las piezas de ferretería antes de comenzar.
Al distribuir las piezas, colóquelas sobre una superficie suave para evitar que se rayen.
Si faltaran piezas, llame a nuestro número gratuito 1-800-892-3986 entre las 8:00 a.m.- 5:00 p.m., hora del
este, de lunes a viernes o contáctenos a través de nuestro sitio web en www.zenith-products.com para
solicitar mas información.
Avant de commencer :
Merci d'avoir acheté ce produit. Veuillez identifier toutes les pièces et les accessoires de montage avant de commencer.
Lorsque vous déballez les pièces, placez-les sur une surface non rugueuse afin d'éviter les éraflures.
S'il venait à vous manquer des pièces, appelez notre numéro sans frais 1.800.892.3986 entre 8 h et 17 h
(heure de l'Est des États-Unis), du lundi au vendredi, ou contactez notre site Web à www.zenith-products.com
pour de plus amples informations.
Pg 1 of 13
© 2010 Zenith Products Corp.
MCS 12/2/2010
IS9923
Advertisement
Related Manuals for Zenith 9923WW
Summary of Contents for Zenith 9923WW
- Page 1 Al distribuir las piezas, colóquelas sobre una superficie suave para evitar que se rayen. Si faltaran piezas, llame a nuestro número gratuito 1-800-892-3986 entre las 8:00 a.m.- 5:00 p.m., hora del este, de lunes a viernes o contáctenos a través de nuestro sitio web en www.zenith-products.com para solicitar mas información.
- Page 2 Tools Needed: Herramientas Necesarias: Outils nécessaires : Parts List: Lista de Partes: Liste des pièces : (C) 4 Cams (A) 16 Large Screws (B) 12 Dowels 4 levas 16 Tornillos grandes 12 Clavijas 4 cames 12 goujons 16 vis longues (D) 4 Cambolts (F) 2 Magnet Screws (G) 2 Knobs...
- Page 3 (4) 1 Adjustable Shelf (2) 1 Bottom Panel (1) 1 Top Panel (3) 1 Fixed Shelf 1 Repisa Ajustable 1 Panel Superior 1 Panel inferior 1 Repisa fija 1 étagère amovible 1 panneau supérieur 1 panneau inférieur 1 étagère fixe (5) 1 Top Right Side Panel (6) 1 Top Left Side Panel (7) 2 Feet...
- Page 4 Insert dowels (B) into bottom side panels Introduzca las clavijas delgadas de madera Enfilez les goujons en bois minces (B) aux (8,9) as shown. (B) a los paneles laterales inferiores (8,9) panneau latéraux inférieurs (8,9), comme según se muestra. indiqué. Attach curved trim (11) and straight rail (12) Conecte la pieza de recorte curvo (11) y la Fixez le chambranle incurvé...
- Page 5 Attach bottom right side panel (9) to curved Conecte el panel inferior del lado derecho (9) Fixez le panneau latéral inférieur droit (9) trim (11) and straight rail (12) as shown. a la pieza de recorte curvo (11) y a la barra au chambranle incurvé...
- Page 6 Place the bottom assembly in desired location. Posicione el ensamblado inferior en el lugar Placez la partie inférieure à l’endroit désiré. Using large screws (A) attach straight rail deseado. Utilizando los tornillos grandes (A) À l’aide des vis longues (A), fixez la traverse (12) to bottom assembly as shown.
- Page 7 Fasten fixed shelf (3) to side panels (5,6) Ajuste la repisa fija (3) a un panel lateral Fixez l’étagère fixe (3) aux panneaux latéraux as shown. (5,6) según se muestra. (5,6), comme indiqué. Finished Edge Borde Con Acabado Bord fini Fasten top panel (1) and bottom panel (2) to Sujete el panel superior (1) y el panel inferior (2) Fixez le panneau supérieur (1) et le panneau...
- Page 8 Attach back panel (13) to assembly as Sujete el panel de respaldo (13) para ensamblar Fixez le panneau arrière (13) à l’ensemble, shown. según se muestra. comme indiqué. Superior Haut Fasten cambolts (D) to bottom panel (2) Fije los pernos para levas (D) al panel Enfilez les boulons à...
- Page 9 Attach bottom side panels (8,9) to bottom Ajuste los paneles laterales inferiors (8,9) al Fixez les panneaux latéraux inférieurs (8,9) panel (2) as shown. Tighten the cams (C) by panel inferior (2) según se muestra. Ajuste las au panneau inférieur (2), comme indiqué. turning them clockwise until they are snug.
- Page 10 Fasten hinges (K) to doors (10) as shown. Ajuste las bisagras (K) a las puertas (10) Fixez les charnières (K) sur les portes (10), DO NOT OVERTIGHTEN! según se muestra. ¡NO AJUSTAR comme indiqué. NE SERREZ PAS TROP ! DEMASIADO LAS BISAGRAS! TOP - pre-attached magnet strikes SUPERIOR - contrachapas para magneto prefijada HAUT - gâches à...
- Page 11 Fasten hinges (K) to side panels (5,6) as Ajuste las bisagras (K) a los paneles Fixez les charnières (K) sur les panneaux shown. NOTE: Do not fully tighten hinge laterales (5,6) según se muestra. NOTA: No latéraux (5,6), comme indiqué. REMARQUE : screws (J) until doors (10) are properly apriete por completo los tornillos para ne serrez pas les vis de charnières (J) à...
- Page 12 Insert shelf clips (I) in the desired locations Deslice los sujetadores de las repisas (I) en Enfilez les attaches d’étagère (I) aux endroits Place adjustable shelf (4) into place as el lugar deseado. Coloque la repisa désirés. Mettez l’étagère amovible (4) en shown.
- Page 13 Mounting Instructions: Instrucciones de Montaje: Instructions de montage : It is imperative that unit be fastened to the Por razones de seguridad es imperativo que Il est impératif que le meuble soit fixé au wall for safety reasons. la unidad se asegure a la pared. mur.
