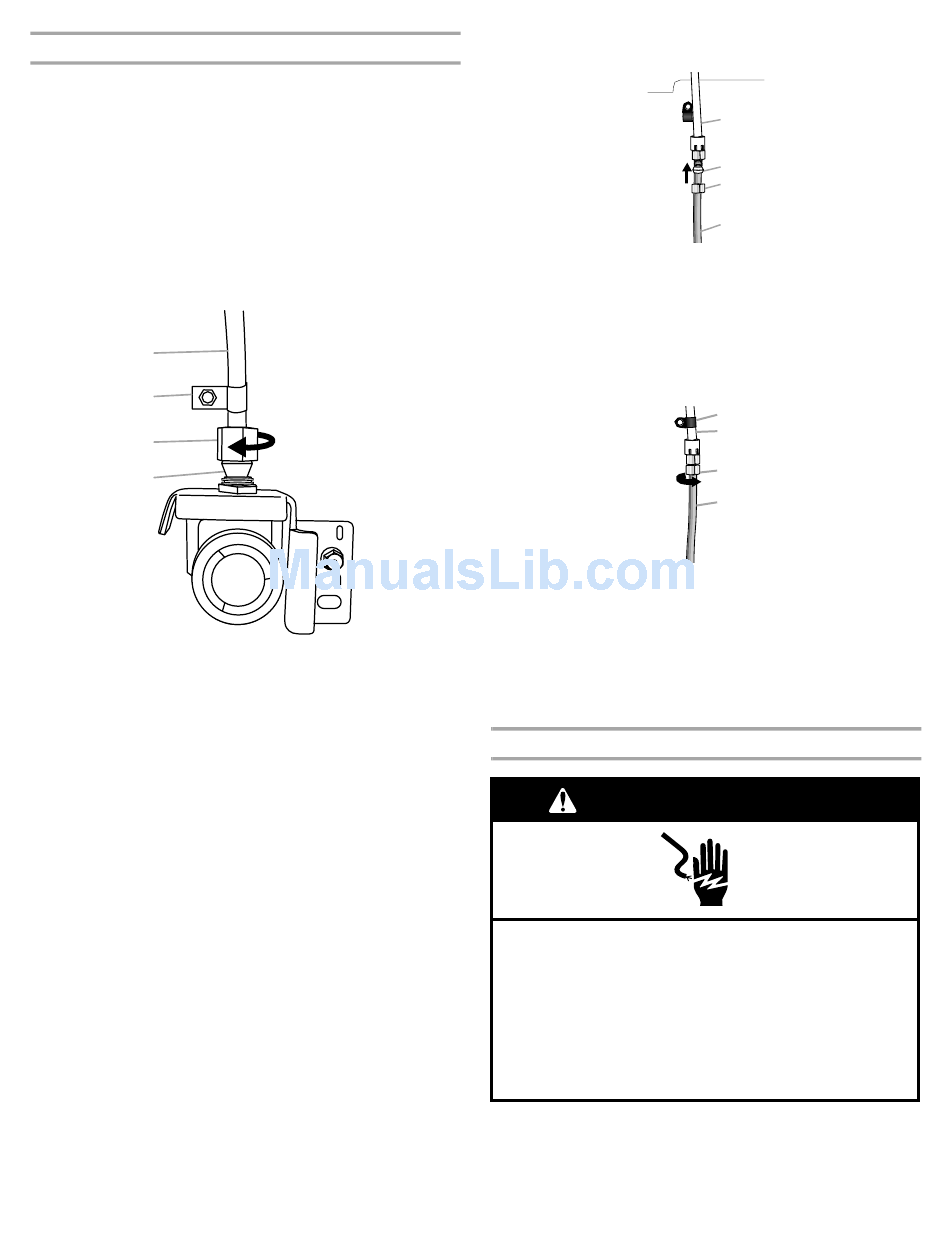

Raccordement au réfrigérateur
Selon le modèle, la canalisation d’eau peut être configurée vers le
haut ou vers le bas. Suivre les instructions de raccordement
appropriées à votre modèle.
Style 1
1. Enlever le capuchon de plastique du robinet d’arrivée d’eau.
Connecter le tube en cuivre au robinet d’eau en utilisant un
écrou et une bague de compression tel qu’illustré. Serrer
l’écrou de compression. Ne pas serrer excessivement. Vérifier
que le tube en cuivre est fixé solidement en tirant sur le tube
en cuivre.
2. Créer une boucle de service avec le tube de cuivre. Éviter les
déformations en pliant le tube de cuivre. Fixer le tube en
cuivre à la caisse du réfrigérateur avec une bride en “P”.
A
B
C
D
A. Tube en cuivre
C. Écrou de compression
B. Bride en “P”
D. Bague de compression
3. Ouvrir l’arrivée d’eau au réfrigérateur et vérifier s'il y a des
fuites. Corriger toute fuite.
Style 2
1. Créer une boucle de service (diamètre minimum de 2 pi
[61 cm]) avec le tube de cuivre. Éviter les déformations en
pliant le tube de cuivre.
2. Retirer le capuchon de plastique de l'orifice du robinet
d’arrivée d’eau. Placer un écrou et une bague de compression
sur le tube de cuivre.
3. Insérer l’extrémité du tube de cuivre dans l'orifice d'arrivée
d’eau. Ajuster légèrement le tube de cuivre de façon à ce qu'il
s’adapte parfaitement à l'orifice d'arrivée d'eau pour éviter les
déformations.
4. Faire glisser l’écrou de compression sur la bague et serrer
pour le fixer sur l'orifice d'arrivée d'eau.
A
B
C
D
A. Tube en plastique pour
C. Écrou de
canalisation d’eau
compression
B. Bague
D. Tube de cuivre
5. À l’aide d’une clé à molette, fixer l’écrou sur la canalisation
d’eau pour l'empêcher de se déplacer. Ensuite, à l’aide d’une
deuxième clé, tourner l’écrou sur le tube de cuivre dans le
sens antihoraire pour serrer complètement. Ne pas serrer
excessivement.
A
B
C
D
A. Bride en “P”
C. Écrou de compression
B. Canalisation d’eau
D. Tube de cuivre
en plastique
6. Vérifier la solidité du raccordement en tirant sur le tube de
cuivre. Fixer la canalisation d'eau en plastique à la caisse du
réfrigérateur à l'aide d'une bride en “P”.
7. Ouvrir la canalisation d’eau du réfrigérateur et inspecter s’il y a
des fuites. Corriger toute fuite.
Achever l’installation
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
1. Brancher sur une prise à 3 alvéoles reliée à la terre.
REMARQUE : Prévoir un délai de 24 heures pour la production du
premier lot de glaçons. Jeter les trois premiers lots de glaçons
produits. Prévoir un délai de 3 jours pour le remplissage complet
du récipient à glaçons.
