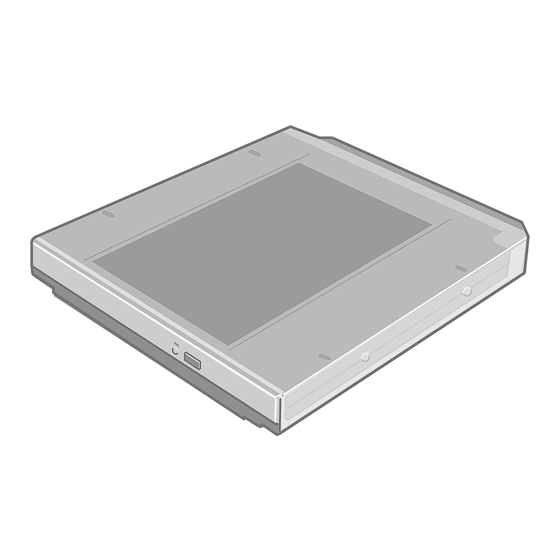

Panasonic CF-VCW Series Operating Instructions Manual

Cd-r/rw drive pack for cf-28 personal computer series
Hide thumbs

Advertisement

Quick Links

ENGLISH
DEUTSCH
FRANÇAIS
OPERATING INSTRUCTIONS
Introduction ........................................................... 4
Usage Precautions ............................................... 5
Software Preparation ............................................ 6
Setting a Disc ........................................................ 8
Troubleshooting ................................................. 10
Specifications ..................................................... 11
BEDIENUNGSANLEITUNG
Einführung ........................................................... 12
Vorsichtsmaßnahmen zum Gebrauch .............. 13
Installation der Software .................................... 14
Einlegen der Disc ................................................ 16
Störungsbehebung ............................................. 18
Technische Daten ............................................... 19
MODE D'EMPLOI
Introduction ......................................................... 20
Précautions d'utilisation .................................... 21
Préparation du logiciel ....................................... 22
Mise en place d'un disque ................................. 24
Dépannage .......................................................... 26
Spécifications ..................................................... 27
CD-R/RW Drive Pack
Personal Computer Series
CF-VCW281
®
for CF-28
E
D
F

Advertisement

loading

  Also See for Panasonic CF-VCW Series

  Related Manuals for Panasonic CF-VCW Series

  Summary of Contents for Panasonic CF-VCW Series

  • Page 1 ® CD-R/RW Drive Pack for CF-28 Personal Computer Series CF-VCW281 ENGLISH OPERATING INSTRUCTIONS Introduction ............4 Usage Precautions ..........5 Software Preparation ..........6 Setting a Disc ............8 Troubleshooting ..........10 Specifications ............. 11 DEUTSCH BEDIENUNGSANLEITUNG Einführung ............12 Vorsichtsmaßnahmen zum Gebrauch ....
  • Page 2 CAUTION! THIS PRODUCT UTILIZES A LASER. USE OF CONTROLS, ADJUSTMENTS OR PERFORMANCE OF PROCEDURES OTHER THAN THOSE SPECIFIED HEREIN MAY RESULT IN HAZARDOUS RA- DIATION EXPOSURE. DO NOT OPEN COVERS AND DO NOT REPAIR YOURSELF. REFER SERVICING TO QUALIFIED PERSONNEL. WARNUNG! DIESES PROUKT ERZEUGT LASERSTAHLUNG.
  • Page 3 Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the Panasonic Service Center or an experienced radio/TV technician for help. Warning To assure continued compliance, use only shielded interface cables when connecting to a computer or peripheral.
  • Page 4 Introduction Thank you for purchasing the CD-R/RW Drive Pack for the Panasonic CF-28 notebook computer series. The CD-R/RW Drive Pack connects to the computer through the Multimedia Pocket. Store this manual in a safe place after reading it. CD-R/RW Drive Pack* ....
  • Page 5 Usage Precautions Do not leave the tray in the open position or touch the lens area. Should the lens become soiled by dust or dirt, the unit may not read discs properly. Do not apply excessive force to the tray in the open position, doing so could damage the tray.
  • Page 6 Software Preparation (first time only) Windows 98 Confirm the following contents in [Start] - [Settings] - [Control Panel] - [System] - [Device Manager] - [CDROM] - [MATSHITA UJDA**** ] - [Properties] - [Settings]. Make the settings if they have not yet been made. Add a check mark for [DMA].
  • Page 7 Move the cursor to the line containing “MSCDEX.EXE” and delete the characters “rem” at the beginning of the line. (Deleting “rem” causes the item to become valid.) LOADHIGH C:\WINDOWS\COMMAND\MSCDEX.EXE /D:MSCD000 /L:L (If this line is missing, add it.) Press Alt + F , then S to save the file. Then press Alt + F , then X to exit the Edit program.
  • Page 8 Setting a Disc Label side up Open the disc tray Press the eject button and slowly pull out the tray. Place a disc Place the disc with the label facing upward in the drive and push down until the center holder clicks. <Removing a disc>...
  • Page 9 Information for the CD-R/RW Drive Using the included CD-ROM "Easy CD Creator™ 4/DirectCD™ 3", install the application software on your computer with the following procedure. If you are using CD-R or CD-RW discs, read the descriptions written on the packages of the discs.
  • Page 10 Troubleshooting The computer does not recognize the Check the settings by following the instruc- CD-R/RW Drive Pack. tions in “Software Preparation”. Is the CD-R/RW Drive Pack properly mounted in the multimedia pocket? The MP indicator ( ) does not light. Is the disc loaded on the tray correctly? Cannot play disc or read data from it.
  • Page 11 Specifications Item Description DC 5 V ± 0.25 V Operating voltage range CD-ROM read 3600 KB/s 24x speed (Max.)* 300 KB/s 2x speed CD-R write Data 600 KB/s 4x speed transfer 1200 KB/s 8x speed rate 300 KB/s 2x speed CD-RW write 600 KB/s 4x speed Supports...
  • Page 12 Einführung Wir freuen uns, daß Sie sich für den Kauf eines CD-R/RW-Laufwerk-Pack für Ihr Panasonic-Notebook CF-28 entschieden haben. Das CD-R/RW-Laufwerk-Pack wird über das Multimedia Pocket an den Computer angeschlossen. Sie sollten diese Bedienungsanleitung an einer sicheren Stelle verwahren. CD-R/RW Laufwerk Pack* ..
  • Page 13 Vorsichtsmaßnahmen zum Gebrauch Legen Sie nur Discs in das CD-R/RW-Laufwerk ein. Lassen Sie das Fach nicht offen und berühren Sie die Abtastoptik nicht mit den Fingern. Bei Verschmutzung der Optik können Lesefehler auftreten. Unter bestimmten Bedingungen kann sich Staub auf der Abtasterlinse oder Disc ansammeln, wodurch Fehlfunktionen verursacht werden können.
  • Page 14 Installation der Software (nur bei der Erstinstallation) Windows 98 Überprüfen Sie den folgenden Inhalt in [Start] - [Einstellungen] - [Systemsteuerung] - [System] - [Geräte-Manager] - [CD-ROM] - [MATSHITA UJDA****] - [Eigenschaften] - [Einstellungen]. Nehmen Sie ggf. die folgenden Einstellungen vor: Markieren Sie das Kontrollkästchen [DMA].
  • Page 15 Bringen Sie den Cursor in die Zeile, in der “MSCDEX.EXE” steht, und löschen Sie die Buchstaben “rem” am Anfang der Zeile (dadurch wird diese Befehlszeile wirksam). LOADHIGH C:\WINDOWS\COMMAND\MSCDEX.EXE /D:MSCD000 /L:L (Fügen Sie die Zeile ein, falls Sie in der Datei fehlt.) Drücken Alt + D und dann S , um die Datei zu sichern.
  • Page 16 Einlegen der Disc Öffnen Sie das Laufwerkfach Drücken Sie die CD-R/RW-Auswurftaste und ziehen Etikettier Seite nach oben Sie das Fach vorsichtig heraus. Einstecken einer Disc Legen Sie die Disc mit der Beschriftung nach oben in das Laufwerk ein. Drücken Sie die Disc nach unten, bis sie in den Zentrierring einrastet.
  • Page 17 Informationen zum CD-R/RW-Laufwerk Verwenden Sie die mitgelieferte CD-ROM “Easy CD Creator™ 4/DirectCD™ 3” und installieren Sie die Anwendungssoftware unter Durchführung des folgenden Verfahrens auf Ihrem Computer. Falls Sie CD-R- oder CD-RW-Discs verwenden, lesen Sie bitte die Anleitungen auf den Verpackungen der Discs. CD-RW-Discs können nicht von einem Laufwerk* gelesen werden, das nicht für die Verwendung von CD-RW-Discs ausgelegt ist.
  • Page 18 Störungsbehebung Der Computer erkennt das Überprüfen Sie die Einstellungen anhand der C D - R / R W - L a u f w e r k Anweisungen im Abschnitt “Installation der Software”. Pack nicht. Ist das CD-R/RW-Laufwerk-Pack richtig in das Multi- media-Pocket eingesetzt? Die MP-Anzeige ( Wurde das CD-R/RW korrekt in die Lade gelegt?
  • Page 19 Technische Daten Gegenstand Beschreibung DC 5 V ± 0.25 V Betriebsspannung CD-ROM lesen 3600 KB/s 24x mal (Max.)* 300 KB/s 2x mal CD-R schreiben 600 KB/s 4x mal Datentransrate 1200 KB/s 8x mal 300 KB/s 2x mal CD-RW schreiben 600 KB/s 4x mal Unterstützte Formate CD-Audio, CD-ROM, CD-R, Photo CD, Video CD, Enhanced Music CD, CD-RW*...
  • Page 20 Introduction Merci d’avoir choisi le Lecteur CD-R/RW pour l’ordinateur portable Panasonic CF-28. Le lecteur CD-R/RW se connecte à l’ordinateur par l’intermédiaire du Multimedia Pocket. Conservez précieusement ce manuel après l’avoir lu. Lecteur CD-R/RW* ....Mode d’emploi ......CD-ROM “Easy CD Creator™ 4/ DirectCD™...
  • Page 21 Précautions d’utilisation Ne placez pas d’objets autres que des disques dans le tiroir. Ne laissez pas le tiroir ouvert et ne touchez pas la zone de la lentille. Si la lentille est maculée de poussière ou de saletés, l’appareil ne pourra pas lire les disques correctement. Dans certaines conditions, de la poussière peut s’accumuler sur la lentille ou sur le disque et éventuellement entraîner un mauvais fonctionnement.
  • Page 22 Préparation du logiciel (uniquement pour la première utilisation) Windows 98 Confirmez la configuration suivante dans [Démarrer] - [Paramètres] - [Panneau de configu- ration] - [Système] - [Gestionnaire de périphériques] - [CD-ROM] - [MATSHITA UJDA****] - [Propiétés] - [Paramètres]. Effectuez les réglages si ce n’est pas déjà fait. Choisissez un canal de [DMA].
  • Page 23 Déplacez le curseur jusqu’à la ligne qui contient “MSCDEX.EXE” et effacez les lettres “rem” au début de la ligne. (L’effacement de “rem” rend l’option valide.) LOADHIGH C:\WINDOWS\COMMAND\MSCDEX.EXE /D:MSCD000 /L:L (Si cette ligne n’apparaît pas, ajoutez-la.) Appuyez sur Alt + F , puis sur E pour enregistrer le fichier. Appuyez ensuite sur + F , puis sur Q pour quitter le programme Éditeur.
  • Page 24 Mise en place d’un disque Ouvrez le tiroir de disque Face de l’étiquette Appuyez sur le bouton d’éjection puis tirez lentement vers le haut le tiroir. Insertion d’un disque Placez le disque dans le lecteur avec l’étiquette sur le dessus, puis enfoncez-le jusqu’à ce que le déclic du support central se fasse entendre.
  • Page 25 Informations concernant le lecteur CD-R/RW Utilisez le CD-ROM “Easy CD Creator™ 4/DirectCD™ 3” fourni pour installer le logiciel d’application sur votre ordinateur en procédant comme suit. Si vous utilisez des disques CD-R ou CD-RW, lisez les descriptions qui se trouvent sur les emballages des disques.
  • Page 26 Dépannage L’ordinateur n’identifie Vérifiez les réglages en suivant les instructions de la sec- pas le lecteur de CD-R/ tion “Préparation du logiciel”. Le lecteur de CD-R/RW est-il correct-ement monté dans le Multimedia Pocket? Le témoin d’accès ( ) ne Le disque est-il inséré correctement dans le tiroir de disque? s’allume pas.
  • Page 27 Spécifications Article Description CC 5 V ± 0,25 V Tension de fonctionnement Lecteur CD-ROM 3600 KB/s 24x vitesse (Max.)* 300 KB/s 2x vitesse Ecriture CD-R Vitesse de 600 KB/s 4x vitesse transfert des 1200 KB/s 8x vitesse donneés 300 KB/s 2x vitesse Ecriture CD-RW 600 KB/s 4x vitesse Supports...
  • Page 28 FJ0601-0 C Matsushita Electric Industrial Co., Ltd. 2001 DFQX5261ZA Printed in Japan...

This manual is also suitable for:

Cf-vcw281Cf-vcw281w
