Omnio TST 230/10 Instruction Manual

Bedienungsanleitung
UP-Tasterschnittstelle
2-Kanal
Bezeichnung
UP-Tasterschnittstelle 2-Kanal
2 Eingänge potentialfrei, Versorgungsspannung 230 V~
KURZANLEITUNG
• Tasterschnittstelle gemäss Schema anschliessen
• Betriebsart der Eingänge einstellen (Schalter oder Taster,
siehe Tabelle 1)
• Drehschalter auf 0 stellen
FUNKTIONEN
• Schalter
• Taster
• Repeaterfunktion
ALLGEMEIN
Die Omnio Aktoren (Empfänger) werden über Funksignale der Omnio Sender an-
gesteuert. Jeder Sender kann eine unbegrenzte Anzahl von Aktoren ansteuern.
Die Funksender werden durch ein einfaches Verfahren auf den Aktor ein- und
ausgelernt. Jedem Sender können am Aktor eine Funktion und verschiedenste
Parameter zugeordnet werden.
PRODUKTBESCHREIBUNG

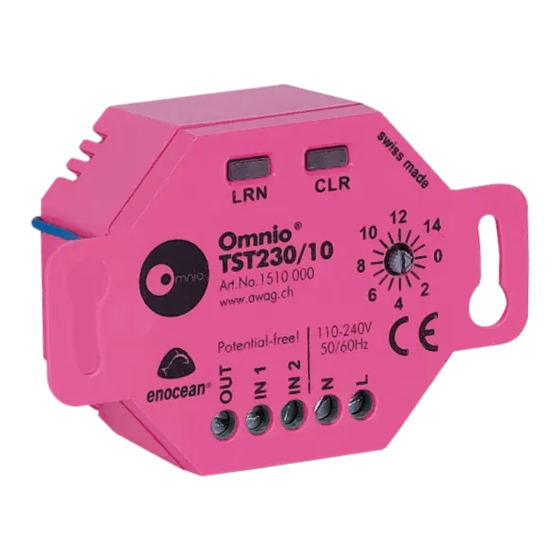

Die Omnio UP-Tasterschnittstelle 2-Kanal TST230/10 ist eine Binäreingabeeinheit
zur Einbindung von drahtgebundenen Schaltern, Tastern und Sensoren in das
Omnio Funkbussystem. An seine
Schliesskontakte angeschlossen werden. In Abhängigkeit der gewählten Funktion
(Schalter oder Taster) sendet die Tasterschnittstelle bei Betätigung der
Schliesskontakte ein entsprechendes Funktelegramm. Zusätzlich kann bei
Reichweitenproblemen die eingebaute
Geeignet für die Unter- oder Aufputzmontage in Kunststoffdosen.
INSTALLATION
Das Gerät ist für feste Installation in Innenräumen (trockene Räume)
zum Einbau in Kunststoffdosen durch autorisiertes Fachpersonal
unter Einhaltung der technischen Daten und gängigen Sicherheits-
vorschriften bestimmt.
Das Gerät muss mit einem Leitungsschutzschalter abgesichert
werden.
TECHNISCHE DATEN
Absicherung des Gerätes (Sicherungsautomat / Sicherung)
Dauerkurzschlussfest (Steuerteil)
AWAG Elektrotechnik AG Sandbüelstrasse 2 CH-8604 Volketswil
Tel. +41 44 908 19 19 Fax +41 44 908 19 99 info@awag.ch www.awag.ch
TST 230/10
Typ / Type
TST230/10
Eingänge können zwei potentialfreie
Repeaterfunktion aktiviert
Spannungsversorgung
Standby-Verbrauch
Zwei potentialfreie Kontakte zwischen IN 1 resp. IN 2 und OUT
Eingang
Two isolated contacts between IN1 resp. IN2 and OUT
Schraubklemmen
Schutzart
Überspannungsschutz
Technologie
EnOcean TCM320 bidirektional / bidirectional
Funkmodul
Umweltbedingungen -20 ... + 40 °C / 5 .. 90 % rH non condensing
Gehäuse
Gewicht
EC-Direktiven
Normen EN 60669-1/-2-1/-2-2, EN 61000-3-2/-3-3, EN 62493
flush mounted push-button
interface 2-channels
Art.-No./Item N°
1510 000
BRIEF INSTRUCTION
• Attach push-button interface according to schematic
• Chose input mode (switch or push-button, see table 1)
• Turn the rotary switch to 0 (please note arrow)
FUNCTIONS
• Switch
• Push-button
• Repeater function
GENERAL
The Omnio actuators (receivers) are controlled by radio signals coming from the
Omnio transmitters. Each transmitter is able to control an unlimited amount of
actuators. The radio transmitter can be programmed and deprogrammed to an
actuator following a simple procedure. Via actuator each transmitter can be given
a certain function and different parameters.
PRODUCT DESCRIPTION
The Omnio flush mounted push-button interface 2-channels TST230/10 is a binary
input device to integrate wired push-buttons, switches and sensors into the Omnio
radio system. Two potential free closing contacts may be connected to its inputs.
Depending on the selected operating mode (switch or push-button) the push-
button interface will send a corresponding radio telegram by actuating the closing
contacts. In addition this push-button interface can be used as repeater in case of
werden.
range issues. Suitable for flush mounted sockets.
INSTALLATION
This device is suitable for flush mounted sockets installed indoors (dry
rooms) through authorised personnel in compliance with the technical
data and common safety regulations.
This device needs to be protected by a circuit breaker.
TST 230/10
110-240 V~ 50/60 Hz
0.6 W
13 A
4 mm²
IP20


EnOcean 868 MHz
Lexan, ø 51 x 25 mm
45 g
2006/95/EC, 2004/108/EC
Manual
EnOcean-Technologie (868 MHz)
Designation
Flush mounted push-button interface 2-channels
2 inputs potential free, supply voltage 230 V~
TECHNICAL SPECIFICATIONS
Voltage supply
Standby power consumption
Hardware protection (automatic circuit breaker / fuse)
Input
Screw terminals
Protection class
Overvoltage protection
Permanently shortcircuit proof (control unit)
Technology
Radio module
Environment
Housing
Weight
EC-Directives
Standards
1510000.docx / 1876064
V04.021 / 31.01.2017 Seite 1 / 2
