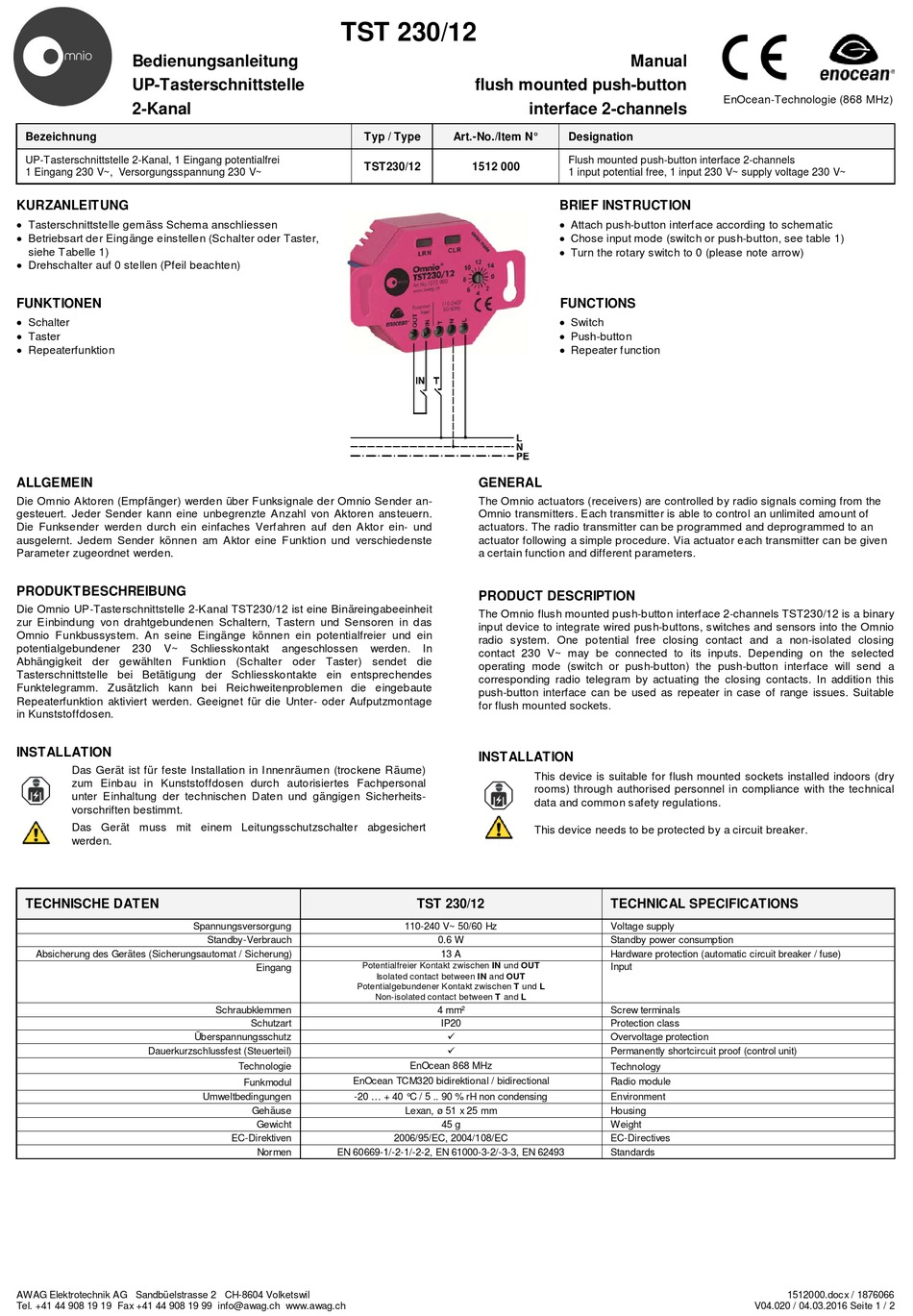

Omnio TST 230/12 Manual

Bedienungsanleitung
UP-Tasterschnittstelle
2-Kanal
Bezeichnung
UP-Tasterschnittstelle 2-Kanal, 1 Eingang potentialfrei
1 Eingang 230 V~, Versorgungsspannung 230 V~
KURZANLEITUNG
• Tasterschnittstelle gemäss Schema anschliessen
• Betriebsart der Eingänge einstellen (Schalter oder Taster,
siehe Tabelle 1)
• Drehschalter auf 0 stellen (Pfeil beachten)
FUNKTIONEN
• Schalter
• Taster
• Repeaterfunktion
ALLGEMEIN
Die Omnio Aktoren (Empfänger) werden über Funksignale der Omnio Sender an-
gesteuert. Jeder Sender kann eine unbegrenzte Anzahl von Aktoren ansteuern.
Die Funksender werden durch ein einfaches Verfahren auf den Aktor ein- und
ausgelernt. Jedem Sender können am Aktor eine Funktion und verschiedenste
Parameter zugeordnet werden.
PRODUKTBESCHREIBUNG
Die Omnio UP-Tasterschnittstelle 2-Kanal TST230/12 ist eine Binäreingabeeinheit
zur Einbindung von drahtgebundenen Schaltern, Tastern und Sensoren in das
Omnio Funkbussystem. An seine Eingänge können ein potentialfreier und ein
potentialgebundener 230 V~
Abhängigkeit der gewählten Funktion (Schalter oder Taster) sendet die
Tasterschnittstelle bei Betätigung der Schliesskontakte ein entsprechendes
Funktelegramm. Zusätzlich kann bei Reichweitenproblemen die eingebaute
Repeaterfunktion aktiviert werden. Geeignet für die Unter- oder Aufputzmontage
in Kunststoffdosen.

INSTALLATION

Das Gerät ist für feste Installation in Innenräumen (trockene Räume)
zum Einbau in Kunststoffdosen durch autorisiertes Fachpersonal
unter Einhaltung der technischen Daten und gängigen Sicherheits-
vorschriften bestimmt.
Das Gerät muss mit einem Leitungsschutzschalter abgesichert
werden.
TECHNISCHE DATEN
Absicherung des Gerätes (Sicherungsautomat / Sicherung)
Dauerkurzschlussfest (Steuerteil)
AWAG Elektrotechnik AG Sandbüelstrasse 2 CH-8604 Volketswil
Tel. +41 44 908 19 19 Fax +41 44 908 19 99 info@awag.ch www.awag.ch
TST 230/12
Schliesskontakt angeschlossen
Spannungsversorgung
Standby-Verbrauch
Potentialfreier Kontakt zwischen IN und OUT
Eingang
Potentialgebundener Kontakt zwischen T und L
Schraubklemmen
Schutzart
Überspannungsschutz
Technologie
EnOcean TCM320 bidirektional / bidirectional
Funkmodul
Umweltbedingungen -20 ... + 40 °C / 5 .. 90 % rH non condensing
Gehäuse
Gewicht
EC-Direktiven
Normen EN 60669-1/-2-1/-2-2, EN 61000-3-2/-3-3, EN 62493
flush mounted push-button
interface 2-channels
Typ / Type Art.-No./Item N°
TST230/12 1512 000

GENERAL

The Omnio actuators (receivers) are controlled by radio signals coming from the
Omnio transmitters. Each transmitter is able to control an unlimited amount of
actuators. The radio transmitter can be programmed and deprogrammed to an
actuator following a simple procedure. Via actuator each transmitter can be given
a certain function and different parameters.

PRODUCT DESCRIPTION

The Omnio flush mounted push-button interface 2-channels TST230/12 is a binary
input device to integrate wired push-buttons, switches and sensors into the Omnio
radio system. One potential free closing contact and a non-isolated closing
werden. In
contact 230 V~ may be connected to its inputs. Depending on the selected
operating mode (switch or push-button) the push-button interface will send a
corresponding radio telegram by actuating the closing contacts. In addition this
push-button interface can be used as repeater in case of range issues. Suitable
for flush mounted sockets.
INSTALLATION
This device is suitable for flush mounted sockets installed indoors (dry
rooms) through authorised personnel in compliance with the technical
data and common safety regulations.
This device needs to be protected by a circuit breaker.
TST 230/12
110-240 V~ 50/60 Hz
0.6 W
13 A
Isolated contact between IN and OUT
Non-isolated contact between T and L
4 mm²
IP20


EnOcean 868 MHz
Lexan, ø 51 x 25 mm
45 g
2006/95/EC, 2004/108/EC
Manual
EnOcean-Technologie (868 MHz)
Designation
Flush mounted push-button interface 2-channels
1 input potential free, 1 input 230 V~ supply voltage 230 V~

BRIEF INSTRUCTION

• Attach push-button interface according to schematic
• Chose input mode (switch or push-button, see table 1)
• Turn the rotary switch to 0 (please note arrow)

FUNCTIONS

• Switch
• Push-button
• Repeater function

TECHNICAL SPECIFICATIONS

Voltage supply
Standby power consumption
Hardware protection (automatic circuit breaker / fuse)
Input
Screw terminals
Protection class
Overvoltage protection
Permanently shortcircuit proof (control unit)
Technology
Radio module
Environment
Housing
Weight
EC-Directives
Standards
