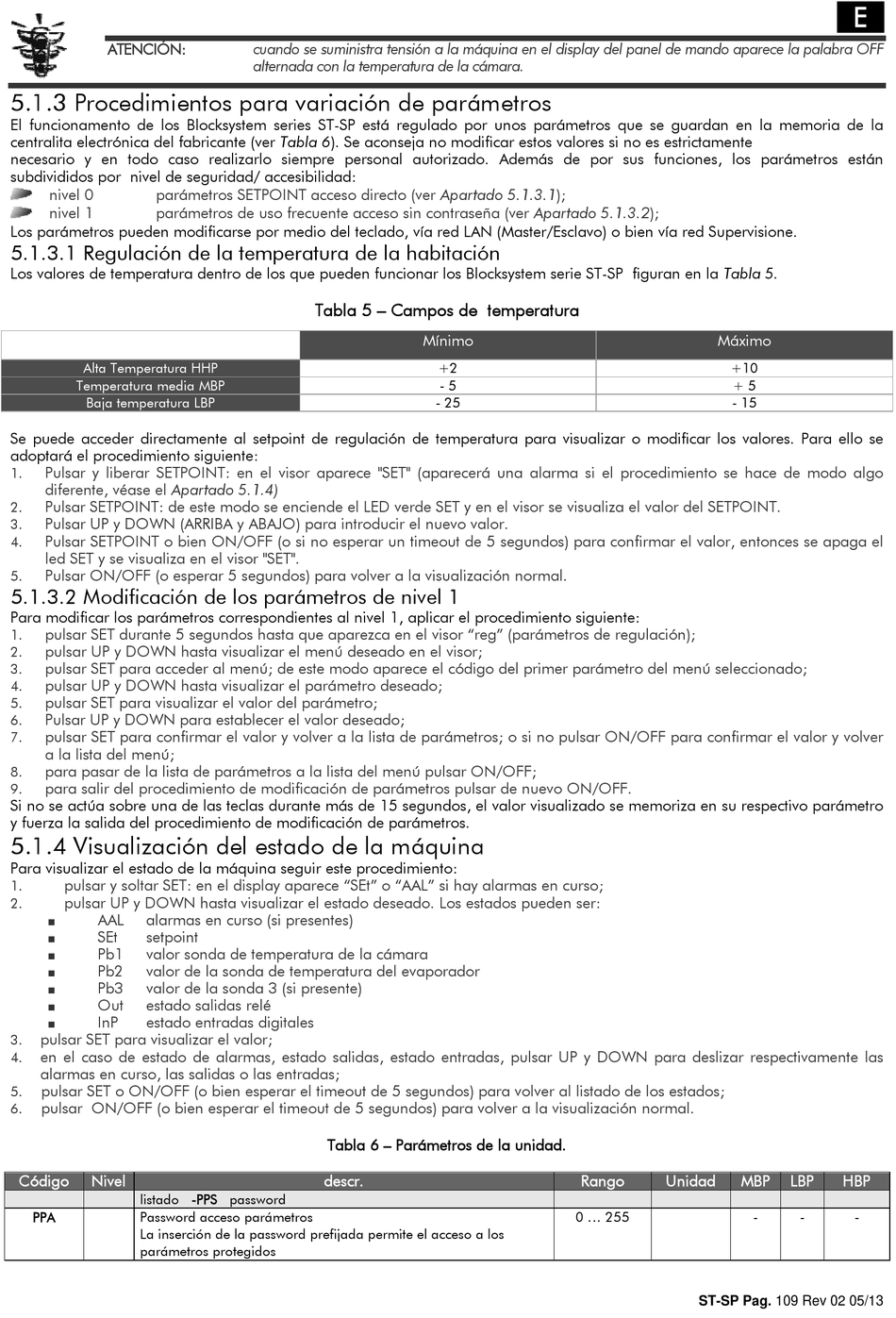

ATENCIÓN:
5.1.3 Procedimientos para variación de parámetros
El funcionamento de los Blocksystem series ST-SP está regulado por unos parámetros que se guardan en la memoria de la
centralita electrónica del fabricante (ver Tabla 6). Se aconseja no modificar estos valores si no es estrictamente
necesario y en todo caso realizarlo siempre personal autorizado. Además de por sus funciones, los parámetros están
subdivididos por nivel de seguridad/ accesibilidad:
nivel 0 parámetros SETPOINT acceso directo (ver Apartado 5.1.3.1);
nivel 1 parámetros de uso frecuente acceso sin contraseña (ver Apartado 5.1.3.2);
Los parámetros pueden modificarse por medio del teclado, vía red LAN (Master/Esclavo) o bien vía red Supervisione.
5.1.3.1 Regulación de la temperatura de la habitación
Los valores de temperatura dentro de los que pueden funcionar los Blocksystem serie ST-SP figuran en la Tabla 5.
Alta Temperatura HHP
Temperatura media MBP
Baja temperatura LBP
Se puede acceder directamente al setpoint de regulación de temperatura para visualizar o modificar los valores. Para ello se
adoptará el procedimiento siguiente:
Pulsar y liberar SETPOINT: en el visor aparece "SET" (aparecerá una alarma si el procedimiento se hace de modo algo
1.
diferente, véase el Apartado 5.1.4)
Pulsar SETPOINT: de este modo se enciende el LED verde SET y en el visor se visualiza el valor del SETPOINT.
2.
Pulsar UP y DOWN (ARRIBA y ABAJO) para introducir el nuevo valor.
3.
Pulsar SETPOINT o bien ON/OFF (o si no esperar un timeout de 5 segundos) para confirmar el valor, entonces se apaga el
4.
led SET y se visualiza en el visor "SET".
Pulsar ON/OFF (o esperar 5 segundos) para volver a la visualización normal.
5.
5.1.3.2 Modificación de los parámetros de nivel 1
Para modificar los parámetros correspondientes al nivel 1, aplicar el procedimiento siguiente:
pulsar SET durante 5 segundos hasta que aparezca en el visor "reg" (parámetros de regulación);
1.
pulsar UP y DOWN hasta visualizar el menú deseado en el visor;
2.
pulsar SET para acceder al menú; de este modo aparece el código del primer parámetro del menú seleccionado;
3.
pulsar UP y DOWN hasta visualizar el parámetro deseado;
4.
pulsar SET para visualizar el valor del parámetro;
5.
Pulsar UP y DOWN para establecer el valor deseado;
6.
pulsar SET para confirmar el valor y volver a la lista de parámetros; o si no pulsar ON/OFF para confirmar el valor y volver
7.
a la lista del menú;
para pasar de la lista de parámetros a la lista del menú pulsar ON/OFF;
8.
para salir del procedimiento de modificación de parámetros pulsar de nuevo ON/OFF.
9.
Si no se actúa sobre una de las teclas durante más de 15 segundos, el valor visualizado se memoriza en su respectivo parámetro
y fuerza la salida del procedimiento de modificación de parámetros.
5.1.4 Visualización del estado de la máquina
Para visualizar el estado de la máquina seguir este procedimiento:
pulsar y soltar SET: en el display aparece "SEt" o "AAL" si hay alarmas en curso;
1.
pulsar UP y DOWN hasta visualizar el estado deseado. Los estados pueden ser:
2.
AAL alarmas en curso (si presentes)

SEt setpoint

Pb1 valor sonda de temperatura de la cámara

Pb2 valor de la sonda de temperatura del evaporador

Pb3 valor de la sonda 3 (si presente)

Out estado salidas relé

InP estado entradas digitales

pulsar SET para visualizar el valor;
3.
en el caso de estado de alarmas, estado salidas, estado entradas, pulsar UP y DOWN para deslizar respectivamente las
4.
alarmas en curso, las salidas o las entradas;
pulsar SET o ON/OFF (o bien esperar el timeout de 5 segundos) para volver al listado de los estados;
5.
pulsar ON/OFF (o bien esperar el timeout de 5 segundos) para volver a la visualización normal.
6.
Código Nivel
listado -PPS password
PPA Password acceso parámetros
La inserción de la password prefijada permite el acceso a los
parámetros protegidos
cuando se suministra tensión a la máquina en el display del panel de mando aparece la palabra OFF
alternada con la temperatura de la cámara.
Tabla 5 – Campos de temperatura
Tabla 6 – Parámetros de la unidad.
descr.
Mínimo
+2
- 5
- 25
Rango
0 ... 255
Máximo
+10
+ 5
- 15
Unidad MBP LBP
- -
