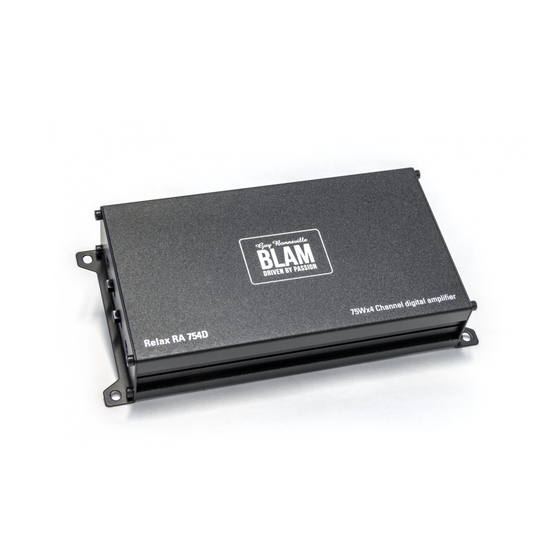

Summary of Contents for BLAM RELAX RA 754D

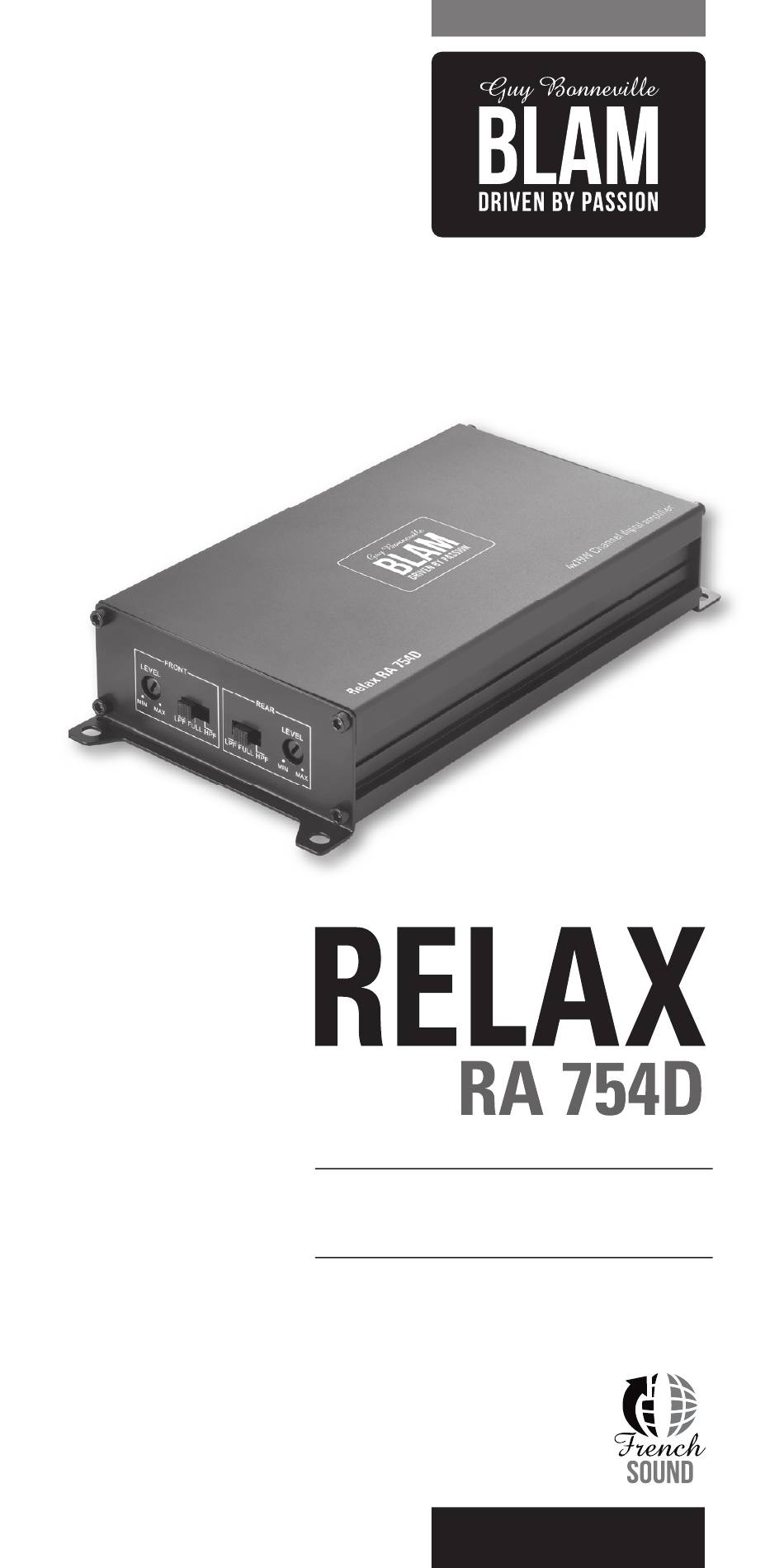

- Page 1 USER MANUAL NOTICE D’UTILISATION MADE IN FRANCE...
-
Page 2: Technical Feature
CAUTION Thank you for using the BLAM RA 754D amplifier, to ensure the best performance from your amplifier, please read the Operating Manual before using the amplifier. TECHNICAL FEATURE Compatible with OEM head units • Auto-turn on • RCA low level and high-level inputs: 0.5 V /15 V •... -
Page 3: Power Connections
POWER CONNECTIONS Connect an empty fuse holder within 18’’ (45cm) of the car battery and run 8 gauges cable from this fuse to the amplifier location. Then connect the fuse holder to the battery +12 Volts. Connect the ground terminal to the closest point on the chassis of the vehicle. -
Page 4: Low Level Input Wiring
LOW LEVEL INPUT WIRING Low-level (RCA) input wiring is preferred for best audio performance. Always use a high-quality cable. NOTE: do not connect BOTH the high level and low-level inputs from your receiver to your amplifier at the same time! -
Page 5: High Level Input Wiring
HIGH LEVEL INPUT WIRING The high-level input(s) should only be use if the RCA output are not present, connect the speaker outputs from the receiver to the high-level input connector of the amplifier. Be sure to observe polarity to avoid audio phase problems. NOTE: do not connect BOTH the high-level signal and low-level inputs from your receiver to your amplifier at the same time! - Page 6 2-4 OHM SPEAKERS WIRING CONFIGURATION 4 OHM BRIDGED SPEAKERS WIRING CONFIGURATION...
-
Page 7: Troubleshooting
• Check impedance to make sure it’s over the minimum load. Have a working impedance of 2 Ohms strapped. • Check input voltage. BLAM RA754D have a working range of 10 to 16 volts. • Check the chassis ground connections. -
Page 8: Caractéristiques Techniques
MISE EN GARDE Merci d’utiliser l’amplificateur BLAM RA754D. Afin de garantir les meilleures performances de votre amplificateur, nous vous recommandons de lire ce manuel avant d’utiliser l’amplificateur. CARACTÉRISTIQUES TECHNIQUES Compatible avec les autoradios d’origine • Mise en route automatique • Entrées RCA compatible bas niveau et haut-niveau : 0,5 V /15 V •... -
Page 9: Connexion De L'alimentation
CONNEXION DE L’ALIMENTATION AUTORADIO BATTERIE MASSE Connecter un câble de 8mm² minimum avec un porte-fusible placé à moins de 45 cm de la batterie de la voiture et reliez-le à la connexion ‘’+12V’’. Connecter la masse (-) au châssis du véhicule au point le plus proche. - Page 10 CÂBLAGE DES ENTRÉES BAS NIVEAU AUTORADIO Les entrées bas niveau (RCA) sont préférables pour de meilleures performances audios, si votre autoradio est équipé de sorties RCA. Il est recommandé d’utiliser un câble de bonne qualité. REMARQUES : Ne connectez jamais les entrées haut niveau et bas niveau en même temps.
- Page 11 CÂBLAGE DES ENTRÉES HAUT NIVEAU AUTORADIO Les entrées haut niveau ne doivent être utilisées que lorsque votre autoradio ne dispose pas de sorties RCA. Connectez les sorties haut- parleur au connecteur d’entrée haut niveau de l’amplificateur. Assurez-vous d’observer les polarisés pour éviter les problèmes de phase.
- Page 12 CONFIGURATION DU CÂBLAGE DE HAUT-PARLEURS 2-4 OHMS HAUT-PARLEUR 2-4 OHMS VIOLET ARRIÈRE DROIT VIOLET/NOIR VERT ARRIÈRE GAUCHE VERT/NOIR GRIS AVANT DROIT GRIS/NOIR BLANC AVANT GAUCHE BLANC/NOIR CONFIGURATION DU CÂBLAGE DE HAUT-PARLEURS BRIDGE 4 OHMS HAUT-PARLEUR BRIDGE 4 OHMS VIOLET/NOIR ARRIÈRE BRIDGÉ...
-
Page 13: Résolutions Des Problèmes
• Vérifiez que la valeur de l’impédance soit supérieure à la charge nominale minimum. Il faut une valeur d’impédance de 2 Ohms. • Vérifier la tension d’entrée. L’amplificateur BLAM RA754D a une amplitude de travail de 10 à 16 volts. -
Page 14: International Guarantee
En cas de problème, adressez-vous en premier lieu à votre revendeur BLAM. La garantie pour la France sur tout matériel BLAM est de 2 ans. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d’origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. - Page 15 Condiçoes da garantia Todos os altifalantes BLAM são abrangidos por uma garantia redigida pelo distribuidor oficial da BLAM no seu país. O seu distribuidor pode fornecer todos os pormenores relativamente às condições da garantia. A cobertura da garantia estende-se pelo menos ao que é...
- Page 16 blam-audio.com...
