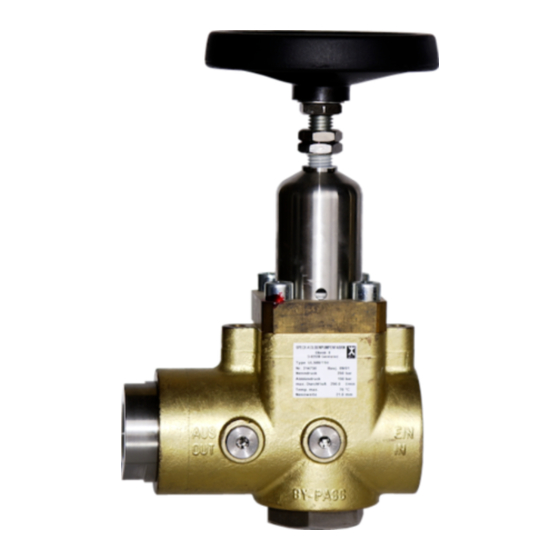

Speck UL500P Series Operating Instructions

BETRIEBSANLEITUNG
OPERATING INSTRUCTIONS
UNLOADER - VENTIL
UNLOADER VALVE
Leistungsbereich – Performance
Type Betriebsdruck
von bis
UL500/11P 0 – 150 bar
UL500/11P D25 0 – 180 bar
UL500/32P 0 – 500 bar
Nenndruck 250 bar (UL 500/11P)
Nenndruck 235 bar (UL 500/11P D25)
Nenndruck 600 bar (UL 500/32P)
Mindestdurchflußmenge 8 l/min
Wassertemperatur max. 70°C
Sicherheitshinweis:
Durchflussrichtung beachten. Der Bypass darf
auf keinen Fall verschlossen werden bzw. mit einem
Absperrorgan versehen werden. Der Bypassausgang
sollte vom Durchmesser her nicht weiter reduziert
werden sondern vergrößert werden (G1" und größer). Da
beim kpl. Abströmen
Strömungsgeschwindigkeit entsteht, muß direkt am
Bypass ein großdimensionierter
Hochdruckschlauch fest (Peitscheneffekt) und wenn
möglich gerade nach
Winkelstücke nach dem
vermeiden. Die Leitung nach dem Bypass sollte ohne
große Strömungswiderstände
Staudruck zwischen Pumpe und UNLOADER hängt
direkt vom Strömungswiderstand der Bypass-Leitung ab.
Bei andauerndem
Entnahme ist eine Erhitzung des Fördermediums und
daraus folgend sind Schäden an dem Gerät und
Gefährdung von Personen möglich.
Mögliche Abhilfemaßnahmen:
1.) Begrenzung der Bypasslaufzeit (max. Temp. des
Mediums 60°C); Laufzeit muss durch Betreiber in
Abhängigkeit der
werden.
2.) Temperaturerhöhung durch bauseitige Einrichtung
(z.B. Thermoventil am Saugeingang) verhindern.
Q Best.-Nr.
max.
250 l/min 00.4751
250 l/min 00.5248
100 l/min 00.5275
der 250l eine sehr
stabiler
unten angebracht werden.
Bypassausgang sind
verlegt werden.
Bypassbetrieb
Einsatzbedingungen ermittelt
Model
UL500/11P
UL500/11P D25
UL500/32P
Nominal Pressure 250 bar (UL 500/11P)
Nominal Pressure 235 bar (UL 500/11P D25)
Nominal Pressure 600 bar (UL 500/32P)
Min. Flow Rate 8 l/min.
Water Temperature max. 70°C
Safety Instructions
Observe the direction of flow. The bypass
must under no circumstances be closed off or fitted with
a shut-off device. The diameter of the bypass discharge
port should not be reduced any further but increased
instead (G1'' or bigger). As the full amount of 250 l
hohe causes very high flow speed, a large dimensioned and
sturdy high pressure hose must be tightly fitted to the
bypass (to avoid whip effect) – preferably in a straight
down position. Elbow fittings after the bypass outlet are
to be avoided. The line after the bypass should be
zu constructed to allow for good flow without much
resistance. The stagnation pressure between the pump
Der and UNLOADER depends directly on the flow resistance
present in the bypass line.
ohne Continuous
releasing the water can cause the liquid to heat up which
in turn could damage the unit and endanger persons.
Possible preventive measures:
1.) Limit the bypass duration (max. temperature 60°C);
the duration is to be calculated by the operator in
conjunction with the operating conditions.
2.) Use fittings to avoid heat increase (e.g. thermo valve
on water inlet side).
Operating Flow Rate
Pressure max. max.
0 – 150 bar 250 l/min
0 – 180 bar 250 l/min
0 – 500 bar 100 l/min
bypass operation
UL500P
Code No.
00.4751
00.5248
00.5275
without
D1546 1116S
