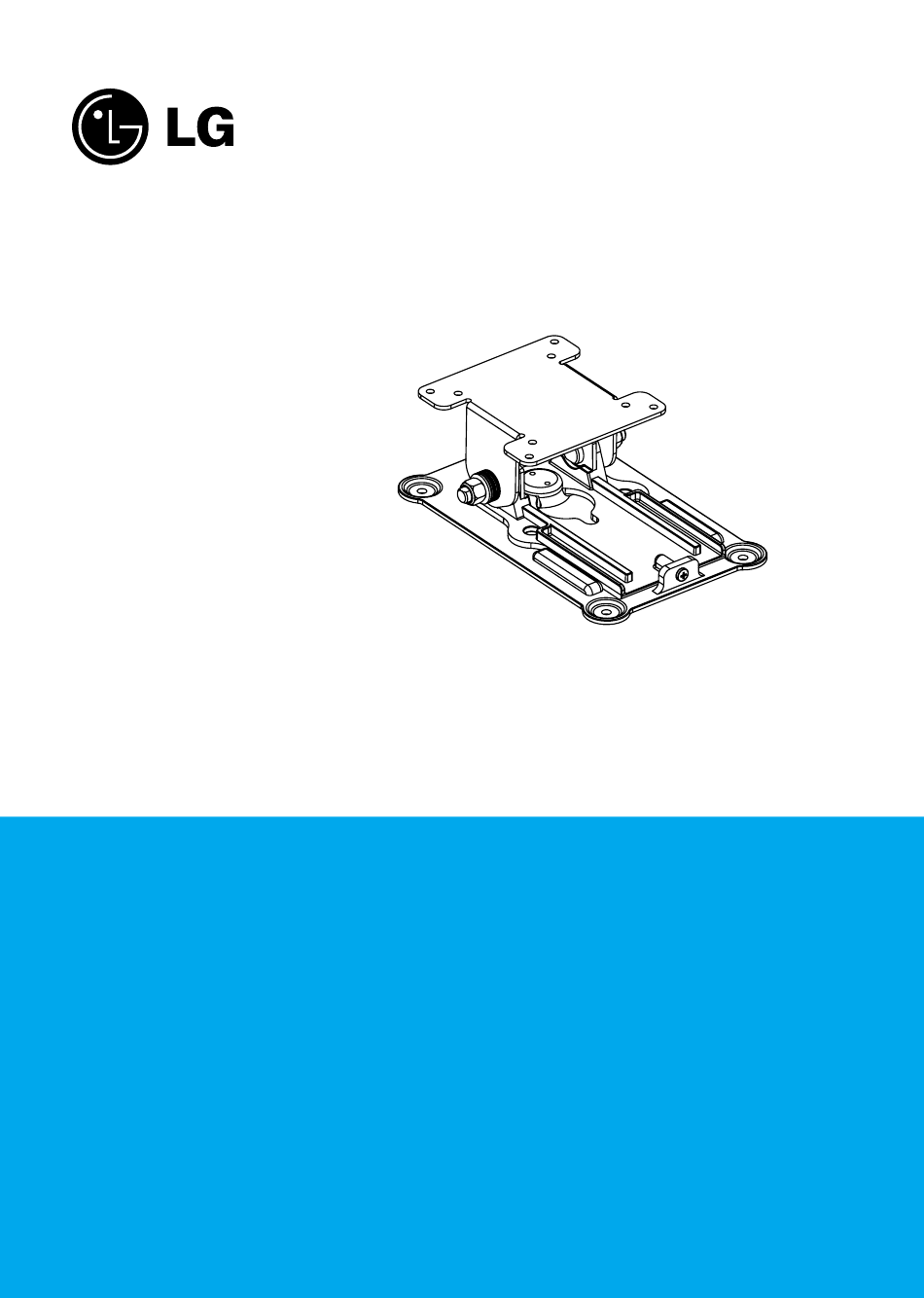

- Page 1 RW120 RW120 벽걸이형 브라켓 사용설명서 Wall Mounting Bracket Installation and Setup Guide P/NO : 3828TUL255E(1002-REV02) Printed in Korea...
- Page 2 벽걸이형 브라켓의 기본구성 / Wall mounting bracket 부 속 품 / Accessories 벽걸이형 브라켓 Wall mounting bracket 벽면 고정용 와셔붙이 볼트 4개 벽면 고정용 앵커 4개 4-Washer attaching bolt 4-Wall anchor bolt sleeves for wall mounting LGTV 사용설명서 고정용 스크류 26LE3**/5**: (M4×16) 4개...
- Page 3 차 례 / Contents 첫걸음 / First step 안전을 위한 주의사항 Safety Instructions 설치방법 / Installation 벽걸이형 브라켓을 설치하려면 Installing Wall monuting bracket 1. 제품을 분리하세요. Detach the units 2. 제품에 제품 고정용 브라켓을 결합하세요 Assemble a product with the product fixing bracket 3.
- Page 4 안전을 위한 주의사항 / Safety Instructions - 사고나 위험을 막기 위해 잘 읽고 꼭 지켜주세요! - To prevent the accident danger, read this manual and follow the instructions ※ 주의사항은 ‘경고’ 와 ‘주의’ 두 가지로 구분되어 있으며, ‘경고’ 와 ‘주의’ 의 의미는 다음과 같습니다. 지시사항을...
- Page 5 벽에 천공시 반드시 지정된 직경의 설치시에는 반드시 먼저 벽체 종류를 드릴 비트 및 드릴을 사용하세요. 확인하고, 조건이 맞다면 동봉한 앵커와 그리고 구멍 깊이도 지정된 사항을 볼트, 와셔를 사용하세요. 따르세요. - 지정되지 않은 앵커와 볼트, 와셔를 사용할 경우 - 지정되지 않은 방법으로 천공하여 설치할 경우에는 제품의...
- Page 6 벽걸이형 브라켓을 설치하려면 Installing Wall mounting bracket 1. 제품을 분리하세요. Detach the units � 벽면용 브라켓의 볼트를 풀어서 분리 시키세요. � 고정용 브라켓과 벽면용 브라켓을 분리시키세요. � Detach the bolt from Wall mounting bracket. � Detach the Product fixing bracket from Wall mounting bracket. 제품...
- Page 7 2. 제품에 제품 고정용 브라켓을 결합하세요. Assemble a product with the product fixing bracket � 제품 고정용 브라켓을 부속품인 고정용 스크류를 이용하여 제품과 결합하세요. 부착시 제품은 전원을 끄고 연결되어 있는 케이블은 모두 빼주세요. � Attach the Product fixing bracket to the product using the fixing screws provided. Before installing, turn off the power and disconnect from all cables connected.
- Page 8 3. 제품이 결합될 벽면에 위치를 표시한 뒤 앵커를 삽입하세요. Fix anchors after marking the positions where units are mounted on the wall � 벽체의 재질 및 마감재의 두께를 확인하세요. � 벽체의 재질이 금가지 않는 콘크리트벽, 경량 콘크리트, 강한 자연석, 연한 자연석, 조적 벽돌, 중공 블록일 때에는 동봉된...
- Page 9 벽걸이형 브라켓을 설치하려면 Installing Wall Mounting Bracket 4. 벽면에 벽면용 브라켓을 부착하세요. Install the wall mounting bracket on the wall 벽면 고정용 와셔붙이 볼트 Washer attaching bolt for wall mounting 구멍 위치에 맞게 벽면용 브라켓을 벽쪽으로 밀착시키세요. Place the wall mounting bracket on the wall using the 4 washers and bolts supplied. 4개의...
- Page 10 5. 벽면용 브라켓에 제품을 결합하세요. Assemble the product with the wall mounting bracket � 그림과 같이 벽에 부착된 벽면용 브라켓에 제품을 결합하세요. 이때 반드시 두사람 이상이 함께 하세요. 혼자서 하게 되면 제품이 떨어져 제품 파손 및 부상의 원인이 될 수 있습니다. �...
- Page 11 각도를 조절하려면 Adjusting Tilt Angle � 벽걸이형 브라켓을 설치 후, 제품 화면을 상측 10。 ~ 하측 15。 범위의 각도로 조절할 수 있습니다. � 각도 조절시 무리하게 밀거나 당기지 마세요. 제품 파손 및 부상의 원인이 될 수 있습니다. � Adjustable angle range is 10°(upside) and 15°(downside) (Tilt angle can be adjusted after installing wall mounting bracket.) �...
- Page 12 Height 폭 Width 제품명 /PRODUCT 벽걸이형 브라켓 / Wall Mounting Bracket 모델명 / MODEL RW120 폭 / Width(mm) 높이 / Height(mm) 216.5 깊이 / Depth(mm) 무게 / Weight(kg) 0.908 ● 본 사용설명서에 표시된 내용 (외관디자인 및 규격)은 제품의 품질향상을 위해 예고없이...
- Page 13 RW120 RW120 壁掛支架 安裝及設定指南 P/NO : 3828TUL255E(1101-REV03) Printed in Korea...
- Page 14 壁掛支架 配 件 壁 掛 支 架 4 個牆面固定螺栓套筒 4 個壁掛專用墊圈連結螺栓 LGTV 4 個 固 定 螺 絲 安裝及設定指南 26LE3**/5**：(M4×16) 其 他 型 號 ：(M4×10)
- Page 15 目 錄 第一步 安全指示 安裝 安裝壁掛 支架 1. 分離配件 2. 將產品組裝到產品專用固定支架 3. 在牆面上標示出配件安裝位置之後，安裝固定螺栓。 4. 將壁掛支架安裝到牆上 5. 將產品組裝到壁掛支架上。 其他 調整傾斜角度 與牆面預留充足的安裝空間 產品規格...
- Page 16 安全指示 為了避免發生意外危險，請詳閱本手冊，並按照指示操作。 安全指示提供兩種資訊，其意義分別如下所述。 警告 違反此類指示可能導致輕微受傷，或是造成產品受損。 違反此類指示可能導致嚴重受傷，甚至死亡。 注意 請慎防在特定情況下可能發生的危險。 請勿將本產品安裝在支撐力不 請勿在本產品上懸掛其他物 足的位置。 品，或是使其遭受撞擊。 警 這可能導致產品掉落，並可能因此 這可能導致產品掉落，並可能因此 告 導致人員受傷。 導致人員受傷。 請勿獨自安裝產品。 請按照手冊中所載指示安裝 本產品。 請尋求他人協助 。 注 否則可能導致嚴重受傷或產品受 這可能導致產品掉落，並可能因此 意 損。 導致人員受傷。...
- Page 17 安裝前，請檢查牆壁材質是否 鑽孔時，請使用製造商所指定 符合規格，並且務必使用產品 的鑽孔機和鑽頭。 警 隨附的固定螺栓進行安裝。 鑽孔深度應符合規格要求。 告 否則可能會有安全疑慮。 否則可能會有安全疑慮。 在安裝完成的產品下方，請勿 請勿將本產品安裝在靠近灑水 器、感應器、高壓線路、任何 放置熱源 (暖氣或電熱器) 或增 電源，或是可能遭到撞擊或震 濕器。 動的位置。 這可能導致火災或觸電。 安裝本產品前，務必先拔掉 請勿徒手安裝本產品。 插頭。 可能導致受傷。 否則可能導致火災或觸電。...
- Page 18 安裝壁掛支架 分離配件 從壁掛支架卸下螺栓。 從壁掛支架卸下產品專用固定支架。 產品專用固定支架 壁掛支架 支架固定螺絲...
- Page 19 將產品組裝到產品專用固定支架 使用隨附的固定螺絲，將產品專用固定支架安裝到產品上。 安裝之前，請先關閉產品電源，並拔掉所有連接的纜線。 小心地將產品螢幕朝下，放在鋪有保護墊的平面上，以免產品和螢幕受損。 將產品專用固定支架放在產品上，如上圖所示。 在產品背面的螺絲孔裝上 4 個固定螺絲 (M4x25) 並穩固鎖緊。 確認支架掛勾位於產品頂部。...
- Page 20 在牆面上標示出配件安裝位置之後，安裝固定螺栓 要用來安裝壁掛支架的牆面，其堅硬度應足以支撐產品和喇叭的重量，通常牆 壁材質應為水泥、天然石材 (強/弱岩)、磚頭和空心磚。 石膏板材質牆面的硬度通常不夠堅硬，除非是將螺栓固定在標準建築類型的螺 椿上，才足以支撐顯示器和喇叭的重量。 壁掛支架 鑽頭 牆壁 固定螺栓 固定螺栓插入位置 在牆面上標示出固定螺栓孔的位置，如上圖所示。 在螺栓孔位置鑽孔，如上圖所示。使用適合牆面材質的 8 公釐鑽頭進行鑽 孔，每個孔深度為 80 公釐至 100 公釐。 清理每個鑽好的螺絲孔，然後將隨附的固定螺栓插入鑽孔中。...
- Page 21 安裝壁掛支架 將壁掛支架安裝到牆上 壁掛專用墊圈連結螺栓 使用隨附的 4 個墊圈和螺栓，將壁掛支架放到牆上。 將墊圈連結螺栓拴進每個螺絲孔。...
- Page 22 將產品組裝到壁掛支架 將產品組裝到牆上的壁掛支架，如圖所示。 請勿獨自安裝產品。請尋求他人協助。 這可能導致產品掉落，並可能因此導致人員受傷。 將產品組裝到產品專用固定支架後，調 整支架傾斜角度，如上圖所示，然後 將螺絲插入螺絲孔 (請參考圓圈內的圖 ➀)。 將產品抬起，掛到掛勾上 (➁)，安裝到 牆面上後即可放下電視。 牆壁 產品組裝完成後予以固定，如圖所示， 在 每一個螺絲孔中插入一個固定螺絲 (M4x12)。 完全鎖緊螺絲。調整角度時，鬆脫的螺 絲可能導致產品掉落或解體。...
- Page 23 調整傾斜角度 可調整的角度範圍是 10° (向上) 和 15° (向下) (安裝壁掛支架後，仍可調整傾 斜角度)。 請勿使用蠻力來調整傾斜角度。這可能造成產品受損或導致受傷。 10° 15° 與牆面預留充足的安裝空間 使用襯圈墊圈時，牆面和電視螢幕之間應預留 75 公釐的空間。...
- Page 24 產品規格 深 高 寬 產品 壁掛支架 型號 RW120 寬度 (公釐) 高度 (公釐) 216.5 深度 (公釐) 重量 (公斤) 0.908 以上顯示的規格可能基於品質改善目的而有所變更，恕不另行通知。...
