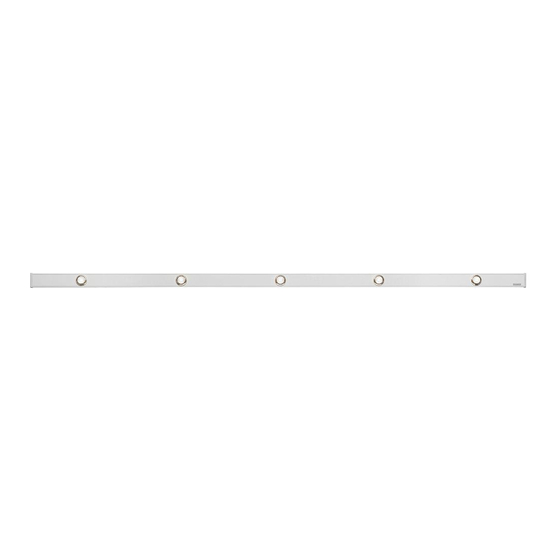

SOMFY Lighting Modulis 1810878 Installation Manual
  1. Manuals
  2. Brands
  3. SOMFY Manuals
  4. Lighting Equipment
  5. Lighting Modulis 1810878
  6. Installation manual

SOMFY Lighting Modulis 1810878 Installation Manual

Ramp rts
Hide thumbs
Table of Contents

  • Français

    • 1 Introduction
      • Contenu du Kit

    • 2 Sécurité
      • Table of Contents
      • Sécurité Et Responsabilité
      • Distances de Sécurité
      • Matériel Nécessaire
      • Montage du Lighting Modulis Ramp RTS
      • Préconisations D'installation

    • 3 Installation

    • 4 Câblage
      • Enregistrement D'un Point de Commande RTS

    • 5 Mise en Service
      • Avec un Point de Commande RTS
      • Avec un Point de Commande RTS de la Gamme Modulis

    • 6 Utilisation
      • Ajout / Suppression de Points de Commande RTS
      • Création de Commande Multiple Ou de Commande de Groupe

    • 7 Réglages Supplémentaires Facultatifs
      • Réglage de L'intensité Lumineuse Favorite "My

    • 8 Astuces Et Conseils
      • Remplacement D'un Point de Commande Perdu Ou Cassé
      • Retour en Configuration D'origine
      • Un Problème Avec Le Lighting Modulis Ramp RTS

    • 9 Données Techniques
      • Remplacement de L'ampoule

  • Deutsch

    • 1 Einleitung

    • 2 Sicherheitshinweise
      • Erforderliches Werkzeug
      • Installationsanweisung
      • Montage der Lighting Modulis Ramp RTS
      • Sicherheitsabstände
      • Einlernen eines RTS-Funkhandsenders

    • 3 Installation
      • Komponenten
      • Sicherheit und Gewährleistung

    • 4 Verkabelung

    • 5 Inbetriebnahme

    • 6 Bedienung
      • Mittels eines Funkhandsenders der Modellreihe Modulis
      • Mittels eines RTS Funkhandsenders
      • Hinzufügen / Entfernen eines RTS Funksenders
      • Programmieren einer Mehrfach-/Gruppenbedienung

    • 7 Zusätzliche Fakultative Einstellmöglichkeiten
      • Einstellen der Lieblingseinstellung ("My"-Position)
      • Austausch eines Verlorenen oder Beschädigten Funksenders
      • Ein Problem mit der Lighting Modulis Ramp RTS

    • 8 Tipps und Hinweise
      • Zurücksetzen auf Werkseinstellung
      • Austausch einer Glühlampe

    • 9 Technische Daten

  • Dutch

    • 1 Inleiding
      • Inhoud Van de Set

    • 2 Veiligheid
      • Veiligheid en Verantwoordelijkheid
      • Installatievoorschriften
      • Montage Van de Lighting Modulis Ramp RTS
      • Noodzakelijk Gereedschap
      • Veiligheidsafstanden

    • 3 Installatie

    • 4 Aansluiting

    • 5 In Werking Stellen
      • Programmeren Van Een RTS Bedieningspunt

    • 6 Gebruik
      • Met Een RTS Bedieningspunt
      • Met Een RTS Bedieningspunt Van Het Modulis Gamma

    • 7 Extra Facultatieve Afstellingen
      • Meervoudige Bediening of Groepsbediening Programmeren
      • Toevoegen/Wissen Van RTS Bedieningspunten
      • Afstellen Van de Favoriete "My" Lichtsterkte
      • Een Probleem Met de Lighting Modulis Ramp RTS
      • Terug Naar de Oorspronkelijke Configuratie

    • 8 Tips en Adviezen
      • Vervangen Van Een Verloren of Defect RTS Bedieningspunt

    • 9 Technische Gegevens
      • Vervangen Van Een Lamp

  • English

  • Español

    • 1 Introducción
      • Contenido del Paquete

    • 2 Seguridad
      • Seguridad y Responsabilidad
      • Distancias de Seguridad
      • Material Necesario
      • Montaje de la Lighting Modulis Ramp RTS
      • Recomendaciones de Instalación

    • 3 Instalación

    • 4 Cableado

    • 5 Puesta en Marcha
      • Registro de un Punto de Mando RTS
      • Con un Punto de Mando RTS
      • Con un Punto de Mando RTS de la Gama Modulis

    • 6 Utilización
      • Adición O Supresión de Puntos de Mando RTS

    • 7 Ajustes Suplementarios Facultativos
      • Creación de un Mando Múltiple O Mando de Grupo
      • Ajuste de la Intensidad Luminosa Favorita "My
      • Cómo Reemplazar un Punto de Mando Perdido O Dañado
      • Posibles Problemas con la Lighting Modulis Ramp RTS
      • Regreso a la Configuración Original

    • 8 Trucos y Consejos

    • 9 Datos Técnicos
      • Sustitución de una Bombilla

  • Português

    • 1 Introdução
      • Conteúdo Do Kit

    • 2 Segurança
      • Segurança E Responsabilidade
      • Distâncias de Segurança
      • Material Necessário
      • Montagem Do Lighting Modulis Ramp RTS
      • Recomendações de Instalação

    • 3 Instalação

    • 4 Cablagem

    • 5 Colocação Em Serviço
      • Registo de um Ponto de Comando RTS
      • Com um Ponto de Comando RTS
      • Com um Ponto de Comando RTS da Gama Modulis

    • 6 Utilização
      • Adicionar/Apagar Pontos de Comando RTS
      • Criação de um Comando Múltiplo Ou de um Comando de Grupo

    • 7 Regulações Suplementares Facultativas
      • Regulação da Intensidade Luminosa Preferida "My
      • Há um Problema Com O Lighting Modulis Ramp RTS
      • Retorno À Configuração de Origem
      • Substituição de um Ponto de Comando RTS Perdido Ou Danificado

    • 8 Sugestões E Conselhos

    • 9 Dados Técnicos
      • Substituição de Uma Lâmpada

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 35

Quick Links

Download this manual
www.somfy.com

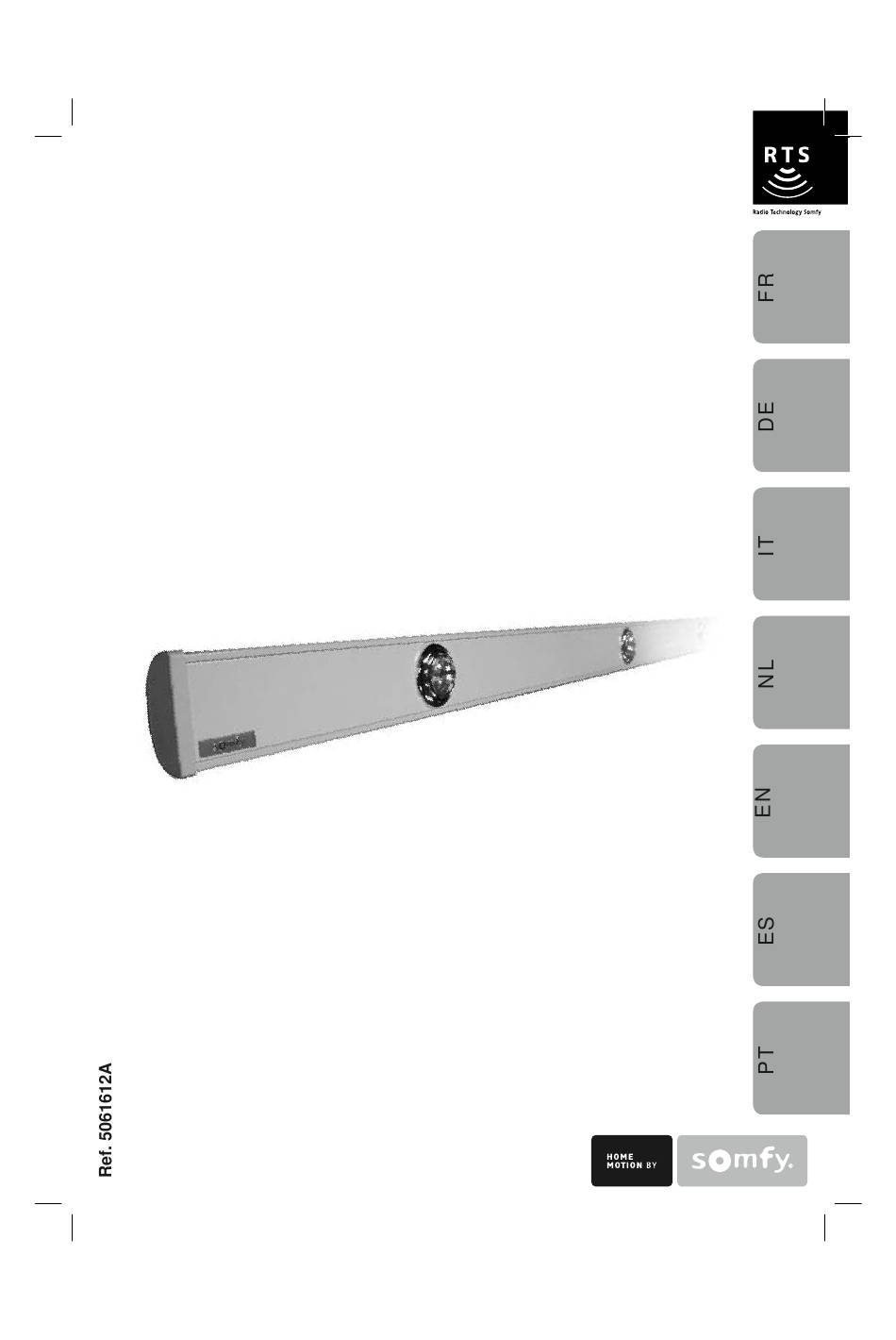

Lighting Modulis
