© Copyright
ACD Gruppe
Dieses Dokument darf ohne Zustimmung weder vervielfältigt
noch Dritten zugänglich gemacht werden.
This document may not be duplicated or made accessible to
third parties without permission.

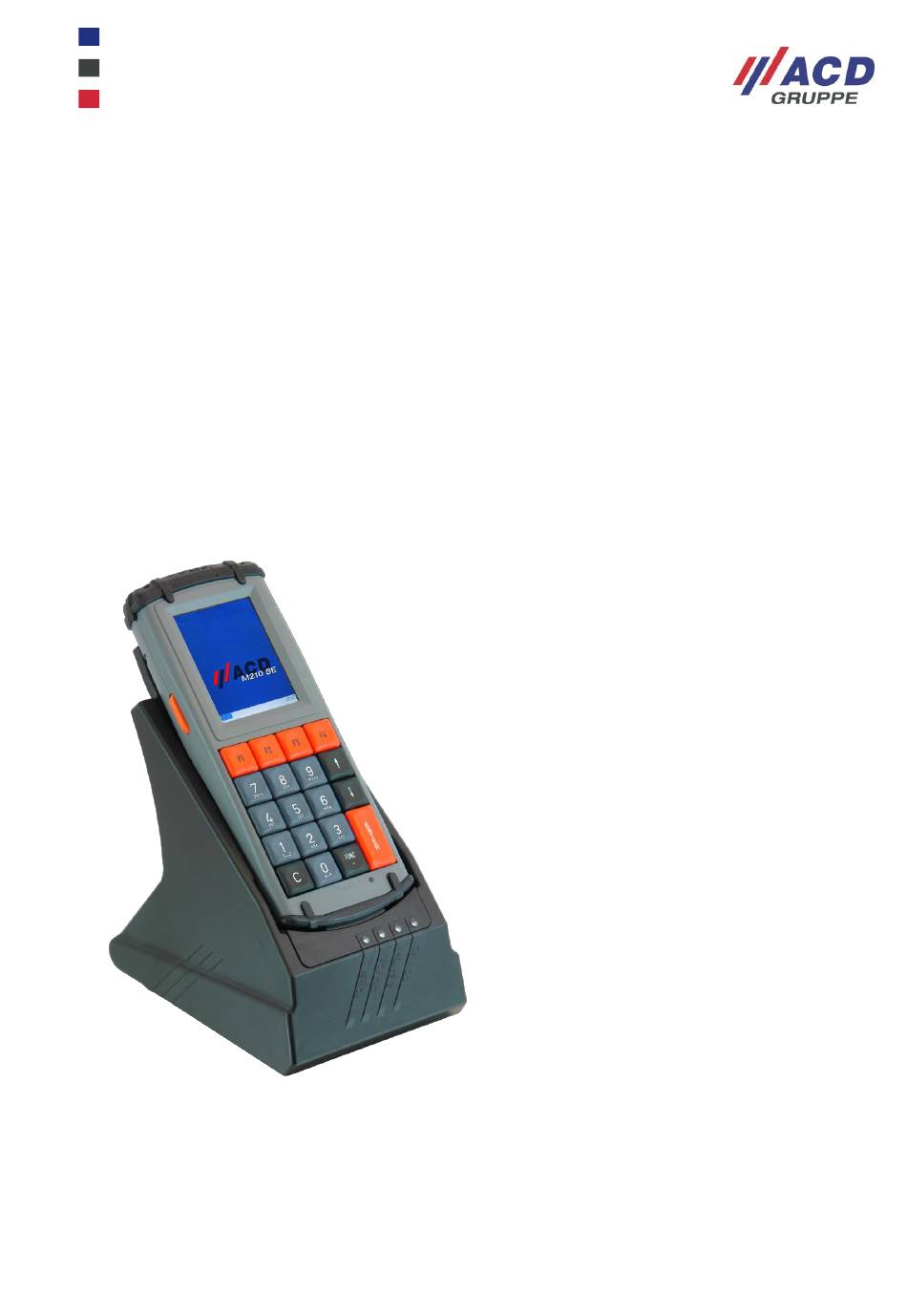

M210SE_Set_Kurzübersicht_Brief_Overview_V1.09_de_en (3)
Kurzübersicht/Brief Overview
Mobiles Terminal/Mobile Terminal
M210SE Set (M210SE/DS210)
Version: 1.09
1 / 33

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the M210SE Set and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ACD GRUPPE M210SE Set

Summary of Contents for ACD GRUPPE M210SE Set

  • Page 1 Kurzübersicht/Brief Overview Mobiles Terminal/Mobile Terminal M210SE Set (M210SE/DS210) Version: 1.09 © Copyright ACD Gruppe Dieses Dokument darf ohne Zustimmung weder vervielfältigt noch Dritten zugänglich gemacht werden. This document may not be duplicated or made accessible to third parties without permission.

  • Page 2: Table Of Contents

    Inhaltsübersicht/Content Deutsch Lieferumfang ....................4 Bestimmungsgemäße Verwendung ............. 4 Warn- und Sicherheitshinweise ..............4 Vor der ersten Inbetriebnahme ..............8 Inbetriebnahme des mobilen Terminals ..............8 Inbetriebnahme der Dockingstation ................8 Handhabung Mobiles Terminal und Dockingstation ........9 Mobiles Terminal ....................... 9 5.1.1 Einschalten ......................
  • Page 3 English 11 Scope of delivery ..................19 12 Intended use ....................19 13 Warning and safety information ..............19 14 Prior to initial commissioning ..............23 14.1 Commissioning the mobile terminal ................ 23 14.2 Commissioning the docking station ................ 23 15 Handling of the mobile terminal and the docking station ......

  • Page 4: Lieferumfang

    Unvollständigkeit der Sendung oder bei Beschädigungen melden Sie dies bitte unverzüglich bei der dafür zuständigen Stelle Ihres Hauses. 2 Bestimmungsgemäße Verwendung Das mobile Terminal M210SE Set (M210SE/DS210) dient zur mobilen Erfassung und Übermittlung von Daten. Die mitgelieferten Komponenten sind ausschließlich zur Verwendung mit dem mobilen Terminal oder der Dockingstation vorgesehen.
  • Page 5 LASER Complies with EN 60825-1:2014 P ≤ 1.0 mW λ = 650 nm LASERSTRAHLUNG NICHT IN DEN STRAHL BLICKEN Schalten Sie bei Reinigungsarbeiten stets das mobile Terminal aus. Der Laserwarnaufkleber mit Laserklassifizierung ist auf der Unterseite des mobilen Terminals angebracht. ACHTUNG Austritt Laserstrahl...
  • Page 6 Der Touch-Pen darf nur für die Bedienung des Touchscreen verwendet werden. Alle anderen Verwendungszwecke sind verboten. Beachten Sie eine mögliche Verletzungsgefahr durch ACHTUNG den Touch-Pen. Bevor Sie das mobile Terminal und die zugehörigen Komponenten in der Nähe von medizinischen Geräten (z. B. Herzschrittmacher) verwenden, fragen Sie einen Arzt oder den Hersteller der ACHTUNG medizinischen Geräte.
  • Page 7 Das Gerät verfügt über folgende Funksysteme: WLAN, BT-kompatibler Nahbereichsfunk, RFID Frequenzbänder:  WLAN 2,412 GHz – 2,472 GHz 5,15 GHz – 5,35 GHz 5,47 GHz – 5,725GHz  BT-kompatibler Nahbereichsfunk 2,402 GHz – 2,480 GHz  HF-RFID ACHTUNG 13,56 MHz Max.

  • Page 8: Vor Der Ersten Inbetriebnahme

    4 Vor der ersten Inbetriebnahme 4.1 Inbetriebnahme des mobilen Terminals Vor der ersten Inbetriebnahme des mobilen Terminals stellen Sie bitte sicher, dass der ab Werk in das mobile Terminal eingelegte Akku vollgeladen ist. Schließen Sie die Dockingstation über das mitgelieferte Netzteil an das Stromnetz an und legen Sie das mobile Terminal in die Dockingstation (falls im Lieferumfang enthalten) ein.

  • Page 9: Handhabung Mobiles Terminal Und Dockingstation

    5 Handhabung Mobiles Terminal und Dockingstation 5.1 Mobiles Terminal 5.1.1 Einschalten Um das mobile Terminal einzuschalten nutzen Sie bitte die folgenden Tasten: Taste "C“ + Taste "F/Func“ (rechts von Taste "0") gleichzeitig für ca. zwei Sekunden gedrückt halten Die Status LED leuchtet grün, sobald das mobile Terminal eingeschaltet ist. Der Desktop des Betriebssystems bzw.

  • Page 10: Tastatur/Tasten

    5.1.5 Tastatur/Tasten Hartschalen- tastatur Schnelleingabetastatur mit Alphanumerik-Funktion 19 Tasten, davon Tastenanzahl 4 Funktionstasten Tastenabstand 15 mm 0 bis 9, Enter, ,, C, F/Func, Layout F1 – F4 Scannertasten Seitliche Scannertasten Umschalten auf 2. Tastatur- C + beliebige Taste ebene Zuordnung von Kundenspezifische Datei Tasten- (vgl.

  • Page 11: Mobiles Terminal In Die Dockingstation Einlegen Und Entnehmen

    5.1.8 Mobiles Terminal in die Dockingstation einlegen und entnehmen Um das mobile Terminal in die Dockingstation einzulegen, führen Sie dieses senkrecht nach unten. Um das mobile Terminal aus der Dockingstation zu entnehmen, führen Sie dieses senkrecht nach oben aus der Dockingstation heraus.

  • Page 12: Dockingstation

    5.2 Dockingstation 5.2.1 Netzteil Das M210SE und der Ersatzakku dürfen in der Dockingstation DS210 nur mit entsprechendem Netzteil geladen werden.  Externes Netzteil für DS210 100 – 240 V AC; 1,0 A max.; 50 – 60 Hz o Eingangsspannung o Ausgangsspannung 15 V DC;...

  • Page 13: Software

    Mobiles Terminal: Charge-LED leuchtet rot: Das mobile Terminal wird geladen. Charge-LED leuchtet grün: Das mobile Terminal ist vollständig geladen. Charge-LED leuchtet nicht: Es ist kein mobiles Terminal in die Dockingstation eingelegt. Beachten Sie bitte, dass zur korrekten Anzeige das mobile Terminal ausgeschaltet sein muss. Ist das mobile Terminal eingeschaltet, so leuchtet die Charge-LED immer rot, auch wenn der Akku bereits vollständig geladen ist.

  • Page 14: Ausbauvarianten Des Mobilen Terminals

    6 Ausbauvarianten des Mobilen Terminals 6.1 1D-Scanner Für das mobile Terminal steht optional ein 1D-Scanner zur Verfügung. Der Scanner befindet sich oben im Gehäuse unter der Scheibe. Die integrierte Hardware erlaubt verschiedene Stromsparmodi. Zur Ansteuerung des Scanmoduls ist von der ACD Elektronik GmbH ein Scannertreiber entwickelt worden. Das Programm sowie eine ausführliche Dokumentation und die Entwicklungsdateien sind bei der ACD Elektronik GmbH erhältlich.

  • Page 15: Microsd-Karte

    6.6 microSD-Karte Innerhalb des Gerätes ist ein microSD-Karten Steckplatz vorhanden, durch den der Speicher des mobilen Terminals erweitert werden kann. Das Einlegen der microSD-Karte darf nur durch geschultes Fachpersonal erfolgen. 6.7 HF-RFID Für das mobile Terminal steht optional HF-RFID zur Verfügung. Der HF-RFID Reader ist im mobilen Terminal integriert.

  • Page 16: Technische Daten

    7 Technische Daten 7.1 Mobiles Terminal Die folgende Tabelle umfasst die technischen Daten des mobilen Terminals M210SE. Gehäuse Schutzart IP54 Betriebstemperatur 0 °C bis 45°C/32 °F bis 113 °F Lagertemperatur -20 °C bis 70 °C/-4 °F bis 158 °F (ohne Schnellwechselakku) Rel.

  • Page 17: Dockingstation

    7.2 Dockingstation Die folgende Tabelle umfasst die technischen Daten der Dockingstation DS210: Gehäuse Schutzart IP20 Betriebstemperatur 0 °C bis 40 °C/32 °F bis 104 °F Lagertemperatur -20 °C bis 70 °C/4 °F bis 158 °F Rel. Luftfeuchtigkeit 5 % - 90 % nicht kondensierend Geräteabmessung Ca.

  • Page 18: Sonstiges

    9 Sonstiges EU-Richtlinie über die Entsorgung von Elektro- und Elektronik- Altgeräten (WEEE, Waste Electrical and Electronic Equipment) Alle Komponenten müssen am Ende ihrer Lebensdauer zum Recycling an die ACD Elektronik GmbH zurückgesandt werden. WEEE: 53473276 10 EU-Konformitätserklärung Hiermit erklärt die ACD Elektronik GmbH, dass der Funkanlagentyp M210SE der Richtlinie 2014/53/EU entspricht.

  • Page 19: Scope Of Delivery

    12 Intended use The mobile terminal M210SE Set (M210SE/DS210) is a solution for the mobile acquisition and transfer of data. The supplied components are intended exclusively for use with the mobile terminal or the docking station.
  • Page 20 LASER Complies with EN 60825-1:2014 P ≤ 1.0 mW λ = 650 nm LASER RADIATION DO NOT STARE INTO BEAM Always switch off the mobile terminal during cleaning. The laser warning label including laser classification is attached on the ATTENTION bottom of the mobile terminal.
  • Page 21 The touch-pen may only be used to operate the touchscreen. It may not be used for anything else. Please be aware that the touch- pen presents a potential injury risk. ATTENTION Please consult a doctor or the manufacturer of the medical devices before using the mobile terminal and the associated components in the vicinity of medical devices (e.g.
  • Page 22 The device is equipped with the following radio systems: WLAN, BT-compatible near field communication, RFID Frequency bands:  WLAN 2.412 GHz – 2.472 GHz 5.15 GHz – 5.35 GHz 5.47 GHz – 5.725 GHz  BT-compatible near field communication 2.402 GHz – 2.480 GHz ...

  • Page 23: Prior To Initial Commissioning

    14 Prior to initial commissioning 14.1 Commissioning the mobile terminal Please ensure that the battery inserted in the mobile terminal at the factory is fully charged before initial commissioning. Connect the docking station to the mains using the provided power supply unit and insert the mobile terminal into the docking station (if included in the scope of delivery).

  • Page 24: Handling Of The Mobile Terminal And The Docking Station

    15 Handling of the mobile terminal and the docking station 15.1 Mobile terminal 15.1.1 Switching on Please use the following buttons in order to switch the mobile terminal on: Press Button "C” + Button "F/Func” (right side of Button "0") simultaneously for 2 seconds The status LED turns green as soon as the mobile terminal is switched on.

  • Page 25: Keyboard/Buttons

    15.1.5 Keyboard/buttons Hard shell keyboard Rapid-entry keyboard with Type alphanumeric function Number of 19 keys, including 4 function keys buttons Button 15 mm distances 0 to 9, Enter, , , C, F/Func, Layout F1 – F4 Scanner Scanner buttons on the side buttons Switching to 2nd keyboard...

  • Page 26: Inserting And Removing The Mobile Terminal Into/From The Docking Station

    15.1.8 Inserting and removing the mobile terminal into/from the docking station Push the mobile terminal straight down when inserting it into the docking station. Pull the mobile terminal straight up when removing it from the docking station. Fig. 7: Inserting and removing the mobile terminal into/from the docking station 15.1.9 Inserting and removing the spare battery into/from the docking station In order to insert the spare battery into the docking station, push it vertically into the battery charging port.

  • Page 27: Docking Station

    15.2 Docking station 15.2.1 Power supply unit The M210SE and the spare battery may only be charged in the DS210 docking station with the corresponding power supply unit.  External power supply unit for DS210 100 – 240 V AC; 1.0 A max.; 50 – 60 Hz o Input voltage o Output voltage 15 V DC;...

  • Page 28: Software

    Mobile terminal: The charge LED is red: The mobile terminal is charging. The charge LED is green: The mobile terminal is fully charged. The charge LED is not lit: No mobile terminal is inserted in the docking station. Please note that the mobile terminal must be switched off in order to ensure a correct display. When the mobile terminal is switched on, the charge LED will always be red, even when the battery is fully charged.

  • Page 29: Mobile Terminal Expansion Options

    16 Mobile terminal expansion options 16.1 1D scanner A 1D scanner is available as an optional accessory for the mobile terminal. The scanner is located under the disc at the top of the housing. The integrated hardware allows for various energy-saving modes. ACD Elektronik GmbH has developed a scanner driver for controlling the scan module.

  • Page 30: Bt-Compatible Near Field Communication

    16.5 BT-compatible near field communication BT-compatible near field communication in accordance with BT Standard V2.0 + EDR can be optionally integrated in the mobile terminal. 16.6 MicroSD card The device is equipped with a microSD card slot which can be used to expand the memory of the mobile terminal.

  • Page 31: Technical Data

    17 Technical Data 17.1 Mobile terminal The M260SE mobile terminal technical data is contained in the table below. Housing Protection class IP54 Operating temperature 0 °C to 45 °C/32 °F to 113 °F Storage temperature -20 °C to 70 °C/-4 °F to 158 °F (without battery) 5 % –...

  • Page 32: Docking Station

    17.2 Docking station The DS210 docking station technical data is contained in the table below: Housing Protection class IP20 Operating temperature 0 °C to 40 °C/32 °F to 104 °F Storage temperature -20 °C to 70 °C/-4 °F to 158 °F Dimensions Approx.

  • Page 33: Miscellaneous

    19 Miscellaneous EU directive on the disposal of waste electrical and electronic equipment (WEEE, Waste Electrical and Electronic Equipment) All components must be returned to ACD for recycling at the end of their service lives. WEEE: 53473276 20 EU Declaration of Conformity ACD Elektronik GmbH hereby declares that the radio installation type M210SE complies with Directive 2014/53/EU.
