HW-J6000R
HW-J6001R
User manual

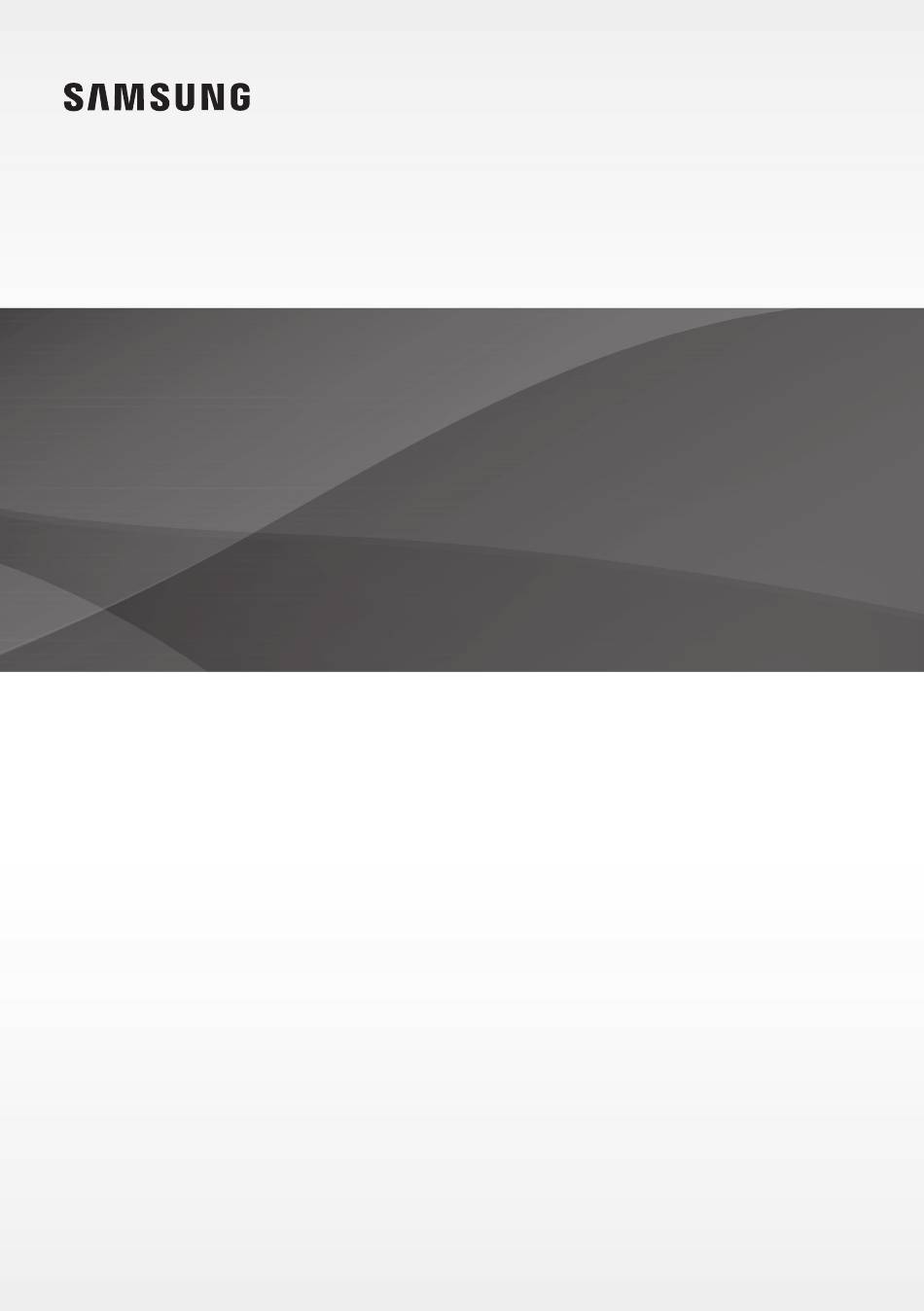

Imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service, please register your product at
www.samsung.com/register

Advertisement

Table of Contents
loading

Related Manuals for Samsung HW-J6000R

Summary of Contents for Samsung HW-J6000R

  • Page 1 HW-J6000R HW-J6001R User manual Imagine the possibilities Thank you for purchasing this Samsung product. To receive more complete service, please register your product at www.samsung.com/register...

  • Page 2: Getting Started

    GETTING STARTED GETTING STARTED SAFETY INFORMATION SAFETY WARNINGS TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE THE COVER (OR BACK). NO USER-SERVICEABLE PARTS ARE INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. This symbol indicates that high voltage is present inside.
  • Page 3 GETTING STARTED PRECAUTIONS 68.6 mm 99.1mm 99.1mm 99.1mm Ensure that the AC power supply in your house complies with the power requirements listed on the identification sticker located on the back of your product. Install your product horizontally, on a suitable base (furniture), with enough space around it for ventilation (7~10 cm).

  • Page 4: Table Of Contents

    GETTING STARTED CONTENTS GETTING STARTED 25 FUNCTIONS Safety Information Input Mode What’s Included Bluetooth Software Update DESCRIPTIONS 31 TROUBLESHOOTING Top / Front Panel Rear / Bottom Panel Troubleshooting Remote Control 32 APPENDIX 11 INSTALLATION Specifications Installing the Soundbar Installing the Wall Mount Placing the Soundbar on a TV stand Figures and illustrations in this User Manual are provided for reference only and may differ from...

  • Page 5: What's Included

    GETTING STARTED WHAT’S INCLUDED BEFORE READING THE USER’S MANUAL Note the following terms before reading the user manual. + Icons used in this manual Icon Term Definition Caution Indicates a situation where a function does not operate or settings may be cancelled. Note Indicates tips or instructions on the page that help you operate a function.

  • Page 6: Descriptions

    DESCRIPTIONS DESCRIPTIONS TOP / FRONT PANEL VOL. - / + (Power) Button Controls the volume level. The numeric value of the volume level Turns the power on and off. appears in the front panel display. (Source) Button Display Selects the D.IN, AUX, HDMI, BT, TV, or USB Displays the current mode.

  • Page 7: Rear / Bottom Panel

    DESCRIPTIONS REAR / BOTTOM PANEL AUX IN HDMI IN Connect to the Analogue output of an Inputs digital video and audio external device. signals simultaneously using an HDMI cable. Use when connecting a supported external device. OPTICAL IN (D.IN) HDMI OUT (TV-ARC) Connect to the digital Outputs digital video and (optical) output of an...

  • Page 8: Remote Control

    OFF - ANYNET+, ON - ANYNET+ The Anynet+ function lets you control the Soundbar with the remote from an Anynet+ compatible Samsung TV. The Soundbar must be connected to the TV via an HDMI cable. Press and hold the  button for about 5 seconds to turn the Auto Power Link function on or off.
  • Page 9 DESCRIPTIONS Power Turns the Soundbar on and off. Volume Adjusts the volume level of the unit. Play / Pause Press the p button to pause a file temporarily. Press the p button again to play the selected file. Skip Back If there is more than one file on the device you are playing, and you press the [ button, the previous file is selected.
  • Page 10 DESCRIPTIONS + Controlling the Soundbar using Your TV Remote Control 1. Press and hold the SOUND button for more than 5 seconds while the Soundbar is turned on. 2. "ON - TV REMOTE" appears on the Soundbar's display. 3. In the TV's menu, set the TV speaker to external speaker. ●...

  • Page 11: Installation

    INSTALLATION INSTALLATION INSTALLING THE SOUNDBAR INSTALLING THE WALL MOUNT + Installation Precautions ● Install on a vertical wall only. ● For the installation, avoid a location with high temperature or humidity, or a wall that cannot sustain the weight of the set.
  • Page 12 INSTALLATION Center Line Center Line 2. Mark the location where the screws will go through on the wall, and then remove the installation guide. Next, drill holes for the screws using an appropriately sized drill bit. 3. Fasten the 2 Bracket-Wall pieces firmly to the wall at the marked locations using the appropriate screws. 4.
  • Page 13 INSTALLATION 5. Insert a Holder-Fix Mount into each hole on the product’s bottom side. Tighten each Holder-Fix Mount to fix the Soundbar to the 2 Bracket-Wall pieces. ● Do not hang onto the installed unit and avoid striking or dropping the unit. ●...

  • Page 14: Placing The Soundbar On A Tv Stand

    INSTALLATION PLACING THE SOUNDBAR ON A TV STAND Place the Soundbar on a TV stand. 1. Align the Soundbar’s centre with the centre of the base of the TV, and then carefully push it onto the stand as far as it will go, as shown in the illustration. Be careful not to unbalance the TV. INSTALLING THE SOUNDBAR AS A FREE-STANDING UNIT 1.

  • Page 15: Connections

    CONNECTIONS CONNECTIONS ● Do not connect the power cord of this product or your TV to a wall outlet until all connections between components are complete. ● Before moving or installing this product, be sure to turn off the power and disconnect the power cord. CONNECTING THE SUBWOOFER CONNECTING TO THE SUBWOOFER AUTOMATICALLY The Subwoofer's linking ID is preset at the factory and the main unit and subwoofer should link (connect wirelessly)
  • Page 16 CONNECTIONS ● Before moving or installing the product, be sure to turn off the power and disconnect the power cord. ● If the main unit is powered off, the wireless subwoofer will in standy mode and the STANDBY LED on the front will blink Red directly.

  • Page 17: Connecting The Swa-8000S (Sold Separately)

    CONNECTIONS CONNECTING THE SWA-8000S (SOLD SEPARATELY) ● Expand to true wireless surround sound by connecting the Samsung Wireless Rear Speaker Kit (SWA-8000S) to your Soundbar. (Sold separately) ● Before connecting to the Wireless Receiver Module, connect your subwoofer first. ● Use the speaker cable to connect the wireless receiver module to the speakers.
  • Page 18 CONNECTIONS CONNECTING THE SURROUND SPEAKERS (SOLD SEPARATELY) SURROUND SPEAKERS OUT SPEAKER IMPEDANCE : 3Ω ID SET Surround Speaker (L) Surround Speaker (R) Wireless Receiver Module ● Place these speakers to the side of your listening position. If there isn't enough room, place these speakers so they face each other.

  • Page 19: Connecting To A Tv

    CONNECTIONS CONNECTING TO A TV ● Important: Before you begin, put the battery into the remote. See page 10 for instructions. CONNECTING TO A TV USING AN HDMI (DIGITAL) CABLE HDMI Cable HDMI IN HDMI OUT (TV-ARC) HDMI OUT (TV-ARC) DC 14V HDMI IN AUX IN...

  • Page 20: Connecting To A Tv Using A Digital Optical Cable

    ● Auto Power Link is set to ON by default. ● Depending on the connected device, Auto Power Link may not function. TV SOUNDCONNECT You can enjoy TV sound through your Soundbar when it is connected to a Samsung TV that supports the TV SoundConnect function. Connect 1.
  • Page 21 To connect to the other TV, follow Steps 1 through 4 above. ● The TV SoundConnect (SoundShare) function is supported by some Samsung TVs released from 2012 on. Check whether your TV supports the TV SoundConnect (SoundShare) function before you begin. (For further information, refer to the TV’s user manual.).

  • Page 22: Connecting To External Devices

    CONNECTIONS CONNECTING TO EXTERNAL DEVICES HDMI CABLE HDMI is the standard digital interface for connecting to TVs, projectors, DVD players, Blu-ray players, set top boxes, and more. HDMI prevents any degradation to the signal due to conversion to analogue and maintains the video and audio quality of the original digital source.

  • Page 23: Usb

    CONNECTIONS + AUX Cable 1. Connect AUX IN (Audio) on the main unit to the AUDIO OUT jack of the Source Device using an audio cable. 2. Press the button on the top panel of the Soundbar or the SOURCE button on the remote control to select the AUX mode.
  • Page 24 CONNECTIONS ● Connect USB devices directly to the USB port of the product. Otherwise, you may encounter a USB compatibility problem. ● Do not connect multiple storage devices to the product via a multi-card reader. It may not operate properly. ●...

  • Page 25: Functions

    FUNCTIONS FUNCTIONS INPUT MODE button on the main unit’s top panel or the SOURCE button on the remote control to select the mode Press the you want. Input mode Display Optical Digital input D.IN ARC (HDMI OUT) input AUX input HDMI HDMI input BLUETOOTH mode...

  • Page 26: Bluetooth

    • The device name can only be displayed in English. An underline " _ " will be displayed if the name is not in English. • If the Bluetooth device has failed to pair with the Soundbar, delete the previous "[Samsung] HW-Jxxxx J-Series" found by the Bluetooth device and have it search for the Soundbar again.
  • Page 27 ● You cannot connect the Soundbar to a Bluetooth device that supports only the HF (Hands Free) function. ● Once you have paired the Soundbar to a Bluetooth device, selecting "[Samsung] HW-Jxxxx J-Series" from the device's scanned devices list will automatically change the Soundbar to BT mode.
  • Page 28 Market search : Samsung Audio Remote + Launching the Samsung Audio Remote App To launch and use the Samsung Audio Remote app, touch the Audio Remote icon on your smart device, and then follow the directions on the screen. ● The Samsung Audio Remote app is only compatible with Android mobile phones and mobile devices...

  • Page 29: Software Update

    UPDATING PROCEDURE 1. Follow the steps below to download the product software: Go to the Samsung website at (samsung.com/sec)  search for the model name - select the customer support option (the option name is subject to change) 2. Save the downloaded software to a USB stick and select "Extract Here" to unzip the folder.
  • Page 30 FUNCTIONS IF UPDATE IS NOT DISPLAYED 1. Turn off the Soundbar, connect the USB storage device that contains update files to the Soundbar’s USB port. 2. Disconnect the power cord, reconnect it, and then turn on the Soundbar. ● Insert a USB device containing the firmware update into the USB port on the main unit. ●...

  • Page 31: Troubleshooting

    The TV SoundConnect (TV pairing) failed. • Does your TV support TV SoundConnect? ¼ TV SoundConnect is supported by some Samsung TVs released from 2012 on. Check your TV to see if it supports TV SoundConnect. ¼ Update your TV with the latest firmware.

  • Page 32: Appendix

    Design and specifications are subject to change without prior notice. Nominal specification Samsung Electronics Co., Ltd reserves the right to change the specifications without notice. Weight and dimensions are approximate. For more information about the power supply and power consumption, refer to the label attached to the product.
  • Page 33 HW-J6000R HW-J6001R Manual do utilizador Imagine as possibilidades Obrigado por ter adquirido um produto Samsung. Para receber assistência completa, registe o produto em www.samsung.com/register...
  • Page 34 ANTES DE UTILIZAR antes de utilizar INFORMAÇÕES DE SEGURANÇA COMPONENTES INCLUÍDOSAVISOS DE SEGURANÇA PARA REDUZIR O RISCO DE CHOQUES ELÉCTRICOS, NÃO RETIRE A TAMPA POSTERIOR. O INTERIOR NÃO CONTÉM PEÇAS PASSÍVEIS DE REPARAÇÃO PELO UTILIZADOR. A MANUTENÇÃO DEVE SER EFECTUADA POR PESSOAL TÉCNICO QUALIFICADO. Este símbolo indica a presença de alta tensão no interior.
  • Page 35 ANTES DE UTILIZAR PRECAUÇÕES 68.6 mm 99.1mm 99.1mm 99.1mm Certifique-se de que a fonte de alimentação de CA em sua casa está em conformidade com o indicado no autocolante de identificação, situado na parte de trás do produto. Instale o produto na horizontal, sobre uma base adequada (móvel), com espaço suficiente para permitir a ventilação 7~10 cm.
  • Page 36 ANTES DE UTILIZAR CONTEÚDOS ANTES DE UTILIZAR 25 FUNÇÕES Informações de segurança Mode d’entrée Componentes incluídos Bluetooth Actualização de software DESCRIÇÕES 31 RESOLUÇÃO DE Painel superior / anterior PROBLEMAS Painel anterior / inferior Controlo Remoto Resolução de problemas 11 INSTALAÇÃO 32 APÊNDICE Instalar o Soundbar Especificações...
  • Page 37 ANTES DE UTILIZAR COMPONENTES INCLUÍDOS ANTES DE LER O MANUAL DO UTILIZADOR Antes de proceder à leitura deste manual, tenha em atenção os seguintes termos. + Ícones utilizados no manual Ícone Termo Definição Indica uma situação em que uma função não pode ser utilizada ou em que as Cuidado definições possam ter sido canceladas.
  • Page 38 DESCRIÇÕES DESCRIÇÕES PAINEL SUPERIOR / ANTERIOR VOL. - / + Botão (ligar) Controlo o nível do volume. O nível numérico de volume é Liga ou desliga o produto. apresentado no ecrã do painel anterior. Botão (Origem) Visor Selecciona a entrada D.IN, AUX, HDMI, Apresenta o modo actual.
  • Page 39 DESCRIÇÕES PAINEL ANTERIOR / INFERIOR AUX IN HDMI IN Ligue à saída analógica de um dispositivo Permite a entrada de sinais de externo. áudio e de vídeo digital em simultâneo utilizando um cabo HDMI. Utilize quando ligar um dispositivo externo suportado. OPTICAL IN (D.IN) HDMI OUT (TV-ARC) Liga à...
  • Page 40 OFF - ANYNET+, ON - ANYNET+ A função Anynet+ permite controlar o Soundbar com o controlo remoto de um televisor Samsung compatível com Anynet+. O Soundbar deve estar ligado ao televisor através de um cabo HDMI. Mantenha premido o botão  durante cerca de 5 segundos para ligar e desligar a função Auto Power Link.
  • Page 41 DESCRIÇÕES Ligar Liga ou desliga o produto. Volume Ajusta o nível de volume da unidade. Reproduzir/Pausa Prima o botão p para colocar temporariamente em pausa a reprodução do ficheiro. Prima o botão p novamente para reproduzir o ficheiro seleccionado. Retroceder Se existir mais de um ficheiro no dispositivo que está...
  • Page 42 DESCRIÇÕES + Controlar o Soundbar com o controlo remoto do televisor 1. Mantenha o botão SOUND premido durante mais de 5 segundos enquanto o Soundbar estiver ligado. 2. "ON - TV REMOTE" aparece no ecrã do Soundbar. 3. No menu do televisor, defina o altifalante do televisor para altifalante externo. ●...
  • Page 43 INSTALAÇÃO INSTALAÇÃO INSTALAR O SOUNDBAR INSTALAR A FIXAÇÃO DE PAREDE + Precauções de instalação ● Instale apenas numa parede vertical. ● No que diz respeito à instalação, evite paredes sujeitas a temperaturas elevadas ou humidade, caso contrário a parede pode não aguentar o peso do aparelho. ●...
  • Page 44 INSTALAÇÃO Center Line Center Line 2. Assinale com uma caneta o local em que os parafusos serão aplicados na parede e, em seguida, remova a guia de instalação. Em seguida, perfure os orifícios para os parafusos utilizando uma broca de tamanho adequado. 3.
  • Page 45 INSTALAÇÃO 5. Insira um Parafuso de Fixação do Suporte em cada orifício no lado inferior do produto. Aperte cada Parafuso de Fixação do Suporte para fixar o Soundbar às 2 peças do Suporte para Instalação na Parede. ● Não exerça pressão sobre a unidade instalada e não sujeite a unidade a impactos ou quedas. ●...
  • Page 46 INSTALAÇÃO COLOCAR O SOUNDBAR NUM SUPORTE PARA TELEVISOR Coloque o Soundbar num suporte para televisor. 1. Alinhe o centro do Soundbar com o centro da base do televisor e, em seguida, empurre cuidadosamente na direcção do suporte, tal como demonstrado na figura. Tenha cuidado para não desequilibrar o televisor. INSTALAR O SOUNDBAR COMO UMA UNIDADE SEM APOIO 1.
  • Page 47 LIGAÇÕES ligações ● Não ligue o cabo de alimentação deste produto ou o televisor à rede eléctrica até que todas as ligações entre componentes estejam concluídas. ● Antes de mover ou instalar este produto, certifique-se de que desliga a unidade e o cabo de alimentação. LIGAR O SUBWOOFER LIGAR AO SUBWOOFER AUTOMATICAMENTE A ID de ligação é...
  • Page 48 LIGAÇÕES ● Antes de deslocar ou instalar o produto, desligue o aparelho e retire o cabo de alimentação. ● Se a unidade principal estiver desligada, o subwoofer sem fios ficará em modo de espera e o LED de STANDBY na parte frontal irá piscar diretamente a vermelho. (Sem LED azul). ●...
  • Page 49 LIGAÇÕES LIGAR O SWA-8000S (VENDIDO EM SEPARADO) ● Obtenha um verdadeiro som surround sem fios ligando o Kit de colunas traseiras sem fios (SWA-8000S) ao Soundbar. (Vendido em separado) ● Antes efetuar a ligação ao Módulo de recetor sem fios, ligue primeiro o subwoofer. ●...
  • Page 50 LIGAÇÕES LIGAR AS COLUNAS SURROUND (VENDIDAS EM SEPARADO) SURROUND SPEAKERS OUT SPEAKER IMPEDANCE : 3Ω ID SET Coluna surround Coluna surround (esquerda) (direita) Módulo de recetor sem fios ● Coloque estas colunas à esquerda e à direita da posição em que as vai escutar. Se não houver espaço, coloque as colunas de modo a que fiquem viradas uma para a outra.
  • Page 51 LIGAÇÕES LIGAR A UM TELEVISOR ● Importante: antes de começar, coloque a pilha no controlo remoto. Consulte a página 10 para obter instruções. LIGAÇÕES AO TELEVISOR UTILIZANDO UM CABO HDMI (DIGITAL) Cabo HDMI HDMI IN HDMI OUT (TV-ARC) HDMI OUT (TV-ARC) HDMI IN DC 14V...
  • Page 52 ● Auto Power Link está definida como LIGADA por predefinição. ● Conforme o dispositivo ligado, a função Auto Power Link pode não funcionar. TV SOUNDCONNECT Pode desfrutar de som do televisor através do Soundbar ligado a um televisor Samsung com suporte da função TV SoundConnect. Ligar 1.
  • Page 53 2012. Verifique se o seu televisor é compatível com TV SoundConnect (SoundShare) antes de iniciar. (Para obter mais informações, consulte o manual do utilizador do televisor.) ● Se o seus televisor Samsung tiver sido comercializado antes de 2014, verifique o menu de definições de SoundShare.
  • Page 54 LIGAÇÕES LIGAR A DISPOSITIVOS EXTERNOS CABO HDMI HDMI é uma interface digital padrão para a ligação de dispositivos como um televisor, projector, leitor de DVD, leitor de Blu-ray, Set-top Box e outros. Como HDMI transmite o sinal digital de melhor qualidade, pode desfrutar de vídeo e áudio superior, tal como criado na origem digital.
  • Page 55 LIGAÇÕES + Cabo AUX 1. Ligue a AUX IN (Áudio) na unidade principal à tomada fêmea de AUDIO OUT do dispositivo de origem utilizando um cabo áudio. 2. Prima o botão no painel superior da unidade principal ou o botão SOURCE no controlo remoto para seleccionar o modo de AUX.
  • Page 56 LIGAÇÕES ● Ligue o dispositivo USB directamente à porta USB do produto. Caso contrário, poderá deparar-se com um problema de compatibilidade USB. ● Não ligue vários dispositivos de armazenamento ao produto através de um leitor de vários cartões. O mesmo poderá não funcionar correctamente. ●...
  • Page 57 FUNÇÕES funções MODE D’ENTRÉE no painel superior da unidade principal ou o botão SOURCE no controlo remoto para seleccionar Prima o botão o modo pretendido. Modo de entrada Visor Entrada Digital óptica D.IN Entrada ARC (HDMI OUT) Entrada AUX HDMI Entrada HDMI Modo BLUETOOTH TV SoundConnect...
  • Page 58 • Se o emparelhamento do dispositivo Bluetooth com o Soundbar falhar, apague a entrada anterior "[Samsung] HW-Jxxxx J-Series" encontrada pelo dispositivo Bluetooth e procure o Soundbar novamente. 4. Reproduza música no dispositivo ligado. • Pode ouvir música a ser reproduzida no dispositivo Bluetooth ligado através do sistema Soundbar.
  • Page 59 ● Não é possível ligar o Soundbar a um dispositivo Bluetooth que apenas suporte a função mãos-livres. ● Após sincronizar o Soundbar com um dispositivo Bluetooth, seleccionar "[Samsung] HW-Jxxxx J-Series" na lista de dispositivos identificados pelo dispositivo irá mudar automaticamente o Soundbar para o modo BT.
  • Page 60 Pesquise na loja : Samsung Audio Remote + Iniciar a aplicação Samsung Audio Remote Para iniciar e utilizar a aplicação Samsung Audio Remote, toque no ícone Audio Remote no dispositivo inteligente e siga as indicações no ecrã. ● A aplicação Samsung Audio Remote só é compatível com telemóveis Android e dispositivos móveis com...
  • Page 61 1. Siga os passos em baixo para transferir o software do produto: Vá até ao website da Samsung em (samsung.com/sec)  procure o nome do modelo - selecione a opção de suporte (o nome da opção está sujeito a ser alterado) 2.
  • Page 62 FUNÇÕES SE UPDATE NÃO FOI APRESENTADO 1. Desligue o Soundbar, ligue o dispositivo de armazenamento USB que contém os ficheiros de actualização à porta USB do Soundbar. 2. Desligue o cabo de alimentação, volte a ligá-lo e ligue o produto. ●...
  • Page 63 ¼ Actualize o televisor com a versão mais recente de • O televisor tem a versão de firmware mais recente? firmware. ¼ Contacte o centro de contacto da Samsung. • Ocorre um erro ao ligar? ¼ Reinicie o TV SoundConnect e ligue novamente.
  • Page 64 A conceção e as especificações estão sujeitas a alteração sem aviso prévio. Especificação nominal A Samsung Electronics Co., Ltd reserva-se ao direito de alterar as especificações sem aviso prévio. O peso e as dimensões indicados são aproximados. Para obter informações sobre alimentação e consumo de energia, consulte a etiqueta no produto.
  • Page 65 ©2016 Samsung Electronics Co.,Ltd. All rights reserved Contact SAMSUNG WORLD WIDE If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care Centre. © 2016 Samsung Electronics Co., Ltd. Todos os direitos reservados. Contacte a Samsung Internacional Se tem algumas dúvidas ou comentários sobre os nossos produtos, por favor contacte a linha de apoio a Clientes...
