Installation and Assembly

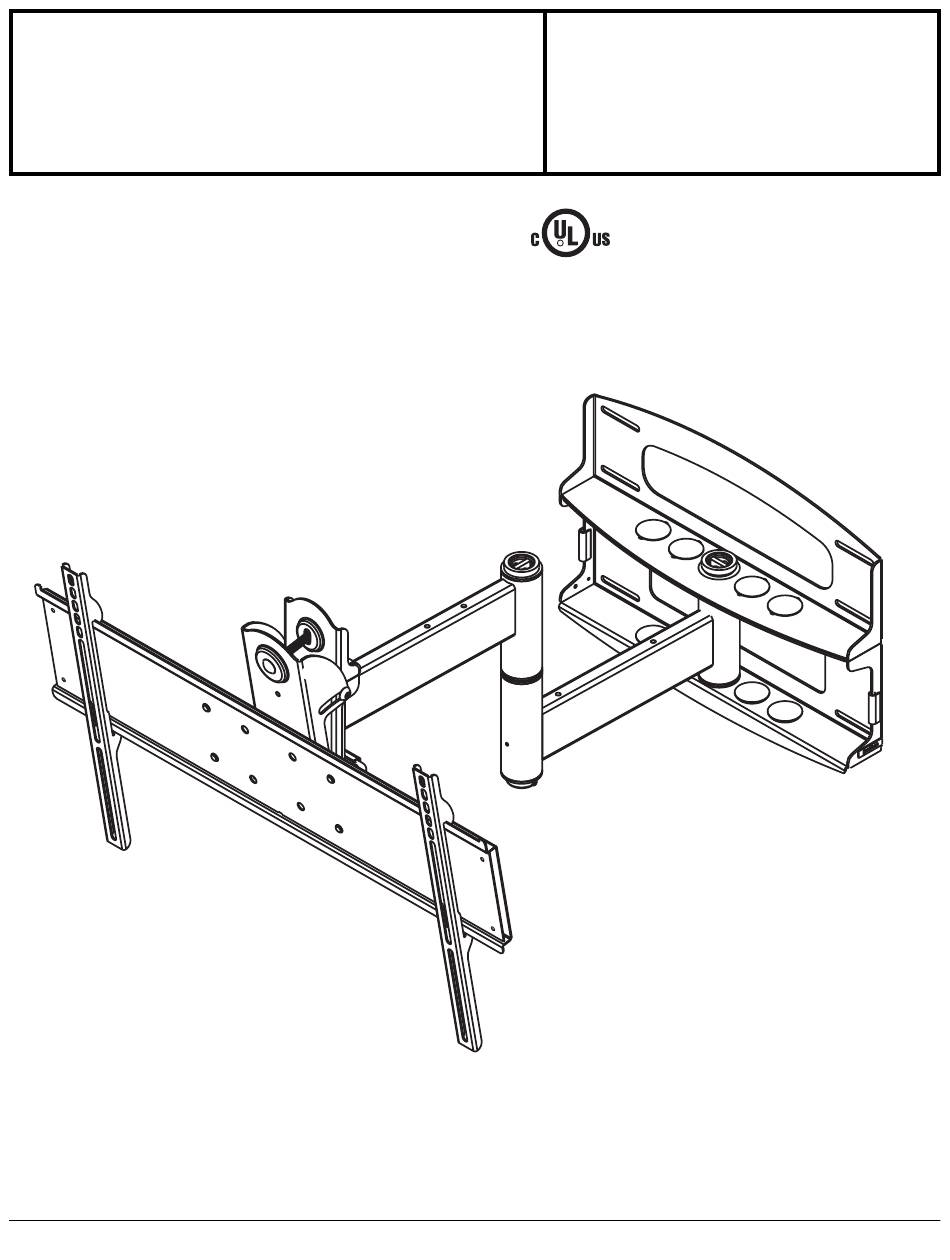

Swivel Arm for 37" - 60" Plasma Screens
3215 W. North Ave. • Melrose Park, IL 60160 • (800) 729-0307 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com
- Universal Articulating
Models: PLA60-UNLP-GB, PLA60-
UNLP-GS, PLAV60-UNLP-GB, PLAV60-
UNLP-GS
This product is UL Listed. It must be
installed by a qualified professional
R
installer.
Maximum UL Load Capacity: 175 lb (79 kg)
ISSUED: 11-20-06 SHEET #: 202-9179-2 12-05-06

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PLA60-UNLP-GB and is the answer not in the manual?

Questions and answers

Related Manuals for PEERLESS Mounts PLA60-UNLP-GB

Summary of Contents for PEERLESS Mounts PLA60-UNLP-GB

  • Page 1 Installation and Assembly - Universal Articulating Swivel Arm for 37" - 60" Plasma Screens Models: PLA60-UNLP-GB, PLA60- UNLP-GS, PLAV60-UNLP-GB, PLAV60- UNLP-GS This product is UL Listed. It must be installed by a qualified professional installer. Maximum UL Load Capacity: 175 lb (79 kg) 3215 W.

  • Page 2: Tools Needed For Assembly

    Read instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, please call Peerless customer care at 1-800-729-0307.

  • Page 3: Wall Mount Parts List

    Wall Mount Parts List Before you start make sure all parts listed are included with your product. PLA60-UNLP-GB PLA60-UNLP-GS PLAV60-UNLP-GB PLAV60-UNLP-GS DESCRIPTION QTY. PART # PART # PART # PART # A wall plate 201-P1040 201-C4040 201-P1040 201-C4040 B tilt-roll assembly...
  • Page 4 Before you begin, make sure all parts shown are included with your product. PLA 60-UNLP-GB PLA 60-UNLP-GS Adapter Bracket Parts List PLAV 60-UNLP-GB PLAV 60-UNLP-GS Description Qty Part # Part # AA adapter bracket 201-P1110 201-C4110 BB shallow adapter bracket 200-P1754 200-C4755 CC deep adapter bracket...
  • Page 5 Phillips Adapter Bracket Fasteners M4 x 12 mm (6) M5 x 12 mm (4) M6 x 12 mm (4) 504-9013 520-1027 520-1128 M8 x 16 mm (6) M5 x 25 mm (4) M6 x 20 mm (4) 520-9257 520-9543 520-9402 M4 x 25 mm (4) M6 x 25 mm (4) M8 x 25 mm (4)

  • Page 6: Installation To Wood Stud Wall

    Installation to Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.
  • Page 7 Installation to Concrete Wall WARNING • Concrete must be 2000 psi density minimum. Lighter density concrete may not hold concrete anchor. • Make sure that the supporting surface will safely support the combined load of the equipment and all attached hardware and components.
  • Page 8 WARNING • If you are uncertain that product is properly installed, call customer care. Note: There are five mounting positions. The center position is shown (right). Slide washer (J) over wall support arm axle (D). Next, insert plastic cap (N) into axle. Then, insert holding pin (M) into axle.
  • Page 9 Attach two pieces of vinyl trim (E) to wall plate (A). Next, attach one piece of vinyl trim to bottom of swivel box on arm assembly (C). Insert one finishing cap (L) into each unused hole of wall plate (A). SWIVEL BOX Insert and tape carriage bolt (I) into top hole of pitch-roll assembly (B).
  • Page 10 WARNING • Use an assistant or mechanical lifting equipment to safely lift and position the plasma TV. Insert two M10 screws (F) into swivel box on arm assembly (C) as shown. Leave approx. 1/4" of exposed thread. SWIVEL BOX .25" Hook tilt-roll assembly (B) onto M10 screws (F).

  • Page 11: Installing Adapter Brackets

    Installing Adapter Brackets Refer to Screen Compatibility Chart to determine the proper fasteners to use. To prevent scratching the screen, set a cloth on a flat, level surface that will support the weight of the screen. Place screen face side down. If screen has knobs on the back, remove them to allow the adapter brackets to be attached. Place adapter brackets (BB or CC) on back of screen, align to holes, and center on back of screen as shown in figure 7.1.

  • Page 12: Mounting And Removing Flat Panel Screen

    Mounting and Removing Flat Panel Screen Refer to mount instruction sheet for attachment of adapter bracket to mount. Hook adapter brackets (BB or CC) onto adapter bracket (AA), then slowly swing screen in as shown. Turn screws clockwise at least six times to prevent screen from being removed as shown in detail 4. Tighten using allen wrench (DD). Screen can be adjusted horizontally if desired.
  • Page 13 Depending on the specific size & weight of the plasma, If it is too difficult to adjust roll of plasma, loosen articulating swing arm may be angled at different screws shown in figure 9.1 using a phillips screw- positions, causing plasma to appear to lean sideways driver.
  • Page 14 Installation et montage - Support mural articulé Modèles : universel pour écrans plasma de 37 à 60 po PLA60-UNLP-GB, PLA60-UNLP-GS, PLAV60-UNLP-GB, PLAV60-UNLP-GS Ce produit est homologué UL. Il doit être installé par uninstallateur professionnel qualifié. Capacité de charge maximale préconisée par UL : 175 lb (79 kg) 3215 W.
  • Page 15 Lire la feuille d’instructions avant de commencer l’installation et le montage. AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertissements contenus dans cette fiche d’installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à...
  • Page 16 Liste des pièces du support mural Avant de commencer, veuillez vous assurer que toutes les pièces énumérées sont incluses. PLA60-UNLP-GB PLA60-UNLP-GS PLAV60-UNLP-GB PLAV60-UNLP-GS DESCRIPTION Qté Pièce nº Pièce nº Pièce nº Pièce nº A plaque murale 201-P1040 201-C4040 201-P1040 201-C4040...

  • Page 17: Liste Des Pièces

    Avant de commencer, veillez à ce que toutes les pièces énumérées PLA 60-UNLP-GB PLA 60-UNLP-GS Liste des pièces PLAV 60-UNLP-GB PLAV 60-UNLP-GS Description Qté Pièce nº Pièce nº AA support adaptateur 201-P1110 201-C4110 BB support adaptateur peu profond 200-P1754 200-C4755 CC support adaptateur profond 200-P1750 200-C4751...
  • Page 18 Fixations Phillips du support adaptateur M4 x 12 mm (6) M5 x 12 mm (4) M6 x 12 mm (4) 504-9013 520-1027 520-1128 M8 x 16 mm (6) M5 x 25 mm (4) M6 x 20 mm (4) 520-9257 520-9543 520-9402 M4 x 25 mm (4) M6 x 25 mm (4)

  • Page 19: Installation Sur Des Murs À Montants En Bois

    Installation sur des murs à montants en bois AVERTISSEMENT • L’installateur doit s’assurer que la surface de support puisse soutenir sans danger la charge totale de l’équipement ainsi que des pièces et composants qui y sont attachés. • Serrez fermement les vis à bois pour que la plaque murale tienne solidement en place, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.
  • Page 20 Installation à un mur en béton AVERTISSEMENT • Le béton doit avoir une densité minimale de 2 000 psi. Du béton de moindre densité risque de ne pas soutenir la cheville pour béton. • Assurez-vous que la surface de support puisse soutenir sans danger la charge totale de l’équipement ainsi que des pièces et composants qui y sont attachés.
  • Page 21 AVERTISSEMENT • Si vous n’êtes pas certain que le produit est installé correctement, appelez le service à la clientèle. Remarque : Il y a cinq positions de montage possibles. La position centrale est illustrée (à droite). Faites glisser la rondelle (J) par dessus l’axe du support mural (D).
  • Page 22 Attachez deux bordures en vinyle (E) à la plaque murale (A). Attachez ensuite une bordure en vinyle au bas de la boîte de rotation du bras articulé (C). Insérez un embout de finition (L) dans chaque trou inutilisé de la plaque murale (A). BOÎTE DE ROTATION Insérez le boulon de carrosserie (I) dans l’orifice supérieur support inclinable et rotatif (B) et maintenez-le avec du ruban adhésif.
  • Page 23 AVERTISSEMENT • Pour lever et positionner le téléviseur plasma en toute sécurité, faites-vous aider par une autre personne ou utilisez un dispositif de levage mécanique. Insérez deux vis M10 (F) dans la boîte de rotation du bras articulé (C) comme illustré. Laissez environ ¼ po de filetage exposé.

  • Page 24: Installation Des Supports Adaptateurs

    Installation des supports adaptateurs Veuillez vous reporter au tableau de compatibilité avec l’écran pour déterminer les fixations à utiliser. Afin d’éviter d’égratigner l’écran, posez un morceau de tissu sur une surface plane et de niveau qui peut supporter le poids de l’écran. Déposez l’écran à plat, tourné vers le bas. Si l’écran possède des boutons à l’arrière, enlevez-les pour pouvoir attacher les supports adaptateurs.

  • Page 25: Montage Et Démontage D'un Écran Plat

    Montage et démontage d’un écran plat Veuillez vous reporter à la feuille d’instructions pour la fixation du support adaptateur au support. Accrochez les supports adaptateurs (BB ou CC) au support adaptateur (AA), puis faites pivoter lentement l’écran comme illustré. Faites au moins six tours de vis dans le sens des aiguilles d’une montre pour vous assurer que l’écran ne puisse se détacher comme illustré...
  • Page 26 Selon les dimensions et le poids de l’écran plasma, S’il est trop difficile de régler la rotation de l’écran, le support mural articulé peut s’incliner dans desserrez les vis comme illustré à la figure 9.1 différents angles, ce qui peut donner l’impression à...
  • Page 27 Instalación y ensamblaje – Brazo articulador de Modelos: PLA60-UNLP-GB, giro universal para pantallas de plasma de 37" - 60" PLA60-UNLP-GS, PLAV60-UNLP-GB, PLAV60-UNLP-GS Este producto lleva la Marca UL (Underwriters Laboratories). Debe ser instalado por un instalador profesional calificado. Capacidad de carga máxima de UL: 175 lb (79 kg) 3215 W.

  • Page 28: Herramientas Necesarias Para El Ensamblaje

    Lea la hoja de instrucciones antes de comenzar la instalación y el ensamblaje ADVERTENCIA • No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-729-0307.
  • Page 29 Lista de piezas del soporte de pared Antes de comenzar, asegúrese de que su producto incluye todas las piezas indicadas en la lista. PLA60-UNLP-GB PLA60-UNLP-GS PLAV60-UNLP-GB PLAV60-UNLP-GS DESCRIPCIÓN Cant. Nº de pieza Nº de pieza Nº de pieza Nº de pieza...

  • Page 30: Lista De Piezas

    Antes de comenzar, asegúrese de que su producto contiene todas las partes que se muestran. PLA 60-UNLP-GB PLA 60-UNLP-GS Lista de piezas PLAV 60-UNLP-GB PLAV 60-UNLP-GS Descripción Cant. Nº de pieza Nº de pieza AA soporte adaptador 201-P1110 201-C4110 BB soporte adaptador de poca profundidad 200-P1754 200-C4755 CC soporte adaptador de mucha profundidad...
  • Page 31 Fijaciones Phillips para los soportes adaptadores M4 x 12 mm (6) M5 x 12 mm (4) M6 x 12 mm (4) 504-9013 520-1027 520-1128 M8 x 16 mm (6) M5 x 25 mm (4) M6 x 20 mm (4) 520-9257 520-9543 520-9402 M4 x 25 mm (4)

  • Page 32: Instalación En Una Pared Con Montantes De Madera

    .36" sobre el punto donde quiere que quede el centro de la pantalla en el caso de los modelos PLA60-UNLP-GB y PLA60-UNLP-GS y .43" bajo el punto donde quiere que quede el centro de la pantalla en el caso de los modelos PLAV60-UNLP-GB y PLAV 60-UNLP-GS. Nivele la placa y marque el centro de los ocho agujeros de montaje.
  • Page 33 .36" sobre el punto donde quiere que quede el centro de la pantalla en el caso de los modelos PLA60-UNLP-GB y PLA60-UNLP-GS y .43" bajo el punto donde quiere que quede el centro Taladre los agujeros en la pared e inserte los anclajes de la pantalla en el caso de los modelos PLAV60- UNLP-GB y PLAV60-UNLP-GS.
  • Page 34 ADVERTENCIA • Si no está seguro de que el producto esté bien instalado, llame a Servicio al Cliente. Nota: Hay cinco posiciones de instalación. Se muestra la posición central (derecha). Deslice la arandela (J) sobre el eje del brazo del soporte de pared (D).
  • Page 35 Adhiera dos pedazos del ribete de vinilo (E) a la placa de pared (A). Luego adhiera un pedazo del ribete de vinilo a la parte inferior de la caja giratoria del armazón del brazo (C). Inserte una capa plástica de acabado (L) en cada agujero que no haya utilizado de la placa de pared (A). CAJA GIRATORIA Inserte y adhiera, con un pedazo de cinta adhesiva, el perno de cabeza redonda (I) al armazón de inclinación y giro (B).
  • Page 36 ADVERTENCIA • Cuente con un asistente o con un equipo mecánico de izar para levantar y colocar el televisor de plasma con más seguridad. Inserte dos tornillos M10 (F) en la caja giratoria del armazón del brazo (C), como se muestra. Deje aproximadamente 1/4"...

  • Page 37: Instalación De Los Soportes Adaptadores

    Instalación de los soportes adaptadores Refiérase a la Tabla de compatibilidad de las pantallas para determinar cuáles son las fijaciones adecuadas para usarse. Para no rayar la pantalla, coloque un trapo sobre una superficie plana y nivelada que sostenga el peso de la pantalla.

  • Page 38: Instalación Y Desinstalación De La Pantalla Plana

    Instalación y desinstalación de la pantalla plana Refiérase a la hoja de instrucciones del soporte para saber cómo fijar el soporte adaptador. Enganche los soportes adaptadores (BB o CC) a la placa de pared (AA) y luego gire la pantalla lentamente hacia dentro, como se muestra.
  • Page 39 Dependiendo del modelo y el peso específicos de la Si se hace difícil girar la pantalla de plasma, afloje pantalla de plasma, el ángulo del brazo articulador de los tornillos que se muestran en la ilustración 9.1 giro se puede ajustar a diferentes posiciones, lo cual usando un destornillador phillips.
