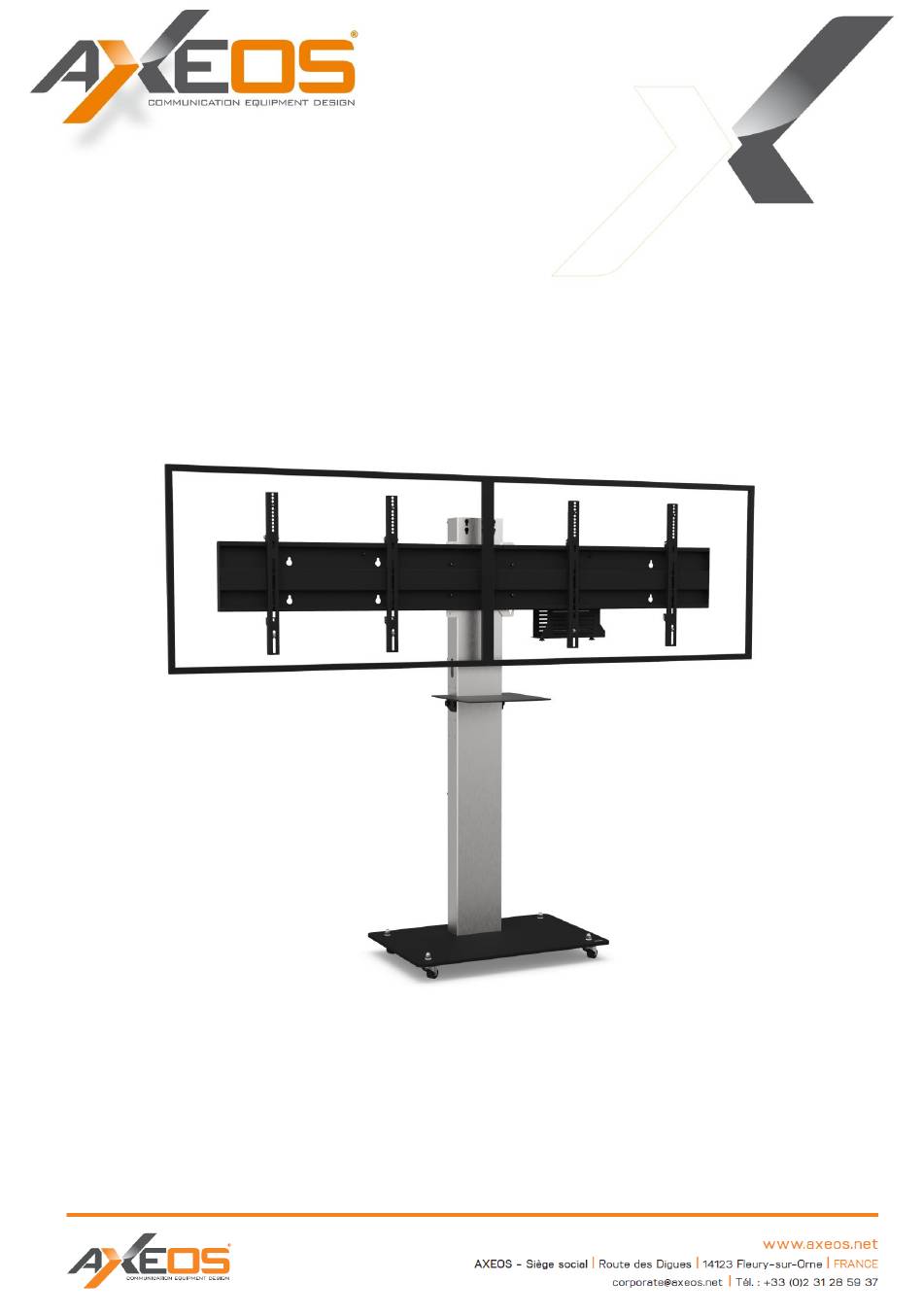

- Page 1 [Texte] Notice de montage / Assembly instructions « BOXER double écran / » BOXER Dual Screen...
- Page 2 [Texte] Composition / Packing list : o Colis N°1 : Socle + accessoires • Package N°1: Base and accessories Socle avec roulettes / Base with casters 2 paires de fixations réglables / 2 Mounting brackets Une platine de fixation avec vis prémontées / Fixing plate with pre- mounted screws...
- Page 3 [Texte] o Colis N°2 : Colonne avec carter • Package N°2 : Column with carter o Colis N°3 : barre double écran avec 4 vis TBHC à embase M6x16. • Package N°3 : Dual bar with 4 screws TBHC M6x16. OPTIONS Un support codec / Codec holder...
- Page 4 [Texte] Notice de montage / Assembly instructions Etape 1 : Monter la colonne sur le socle . (4 vis CHC M8x16 + 4 rondelles M8 Step 1 : o Fix the column to the base (4 CHC M8x16 screws + 4 M8 washers). Etape 2 : o Retirer le film de protection et positionner la platine de fixation avec vis prémontées, sur la colonne.
- Page 5 [Texte] Etape 4 : (option support codec) o Monter le support codec derrière la barre double. ( 4 vis moletée M5) Step 4 : (codec holder option) • Fit the codec holder behind the dual bar (4 Knurled screws M5) Etape 5 : (option tablette caméra) o Monter la tablette caméra sur la colonne.
- Page 6 [Texte] Etape 8 : o Monter l’écran sur la barre VESA. Step 8 : • Fit the screen on the VESA bar Etape 9 : o Procéder au câblage. Step 9 : • Connect electronic devices Etape 10 : Attention : o Ajustement des écrans.
- Page 7 [Texte] Etape 11 : o Mettre les bouchons sur la colonne aux emplacements non utilisés. Step 11 : • Fit the caps in the empty holes of the column Etape 12 : o Retirer les films de protection du carter avant de le monter sur la colonne. (8 vis moletées M5) Step 12 •...
- Page 8 [Texte] Le montage de votre BOXER double écran est terminé ! The assembly of your BOXER dual screen is over!
