Summary of Contents for Rutenbeck PPR 6

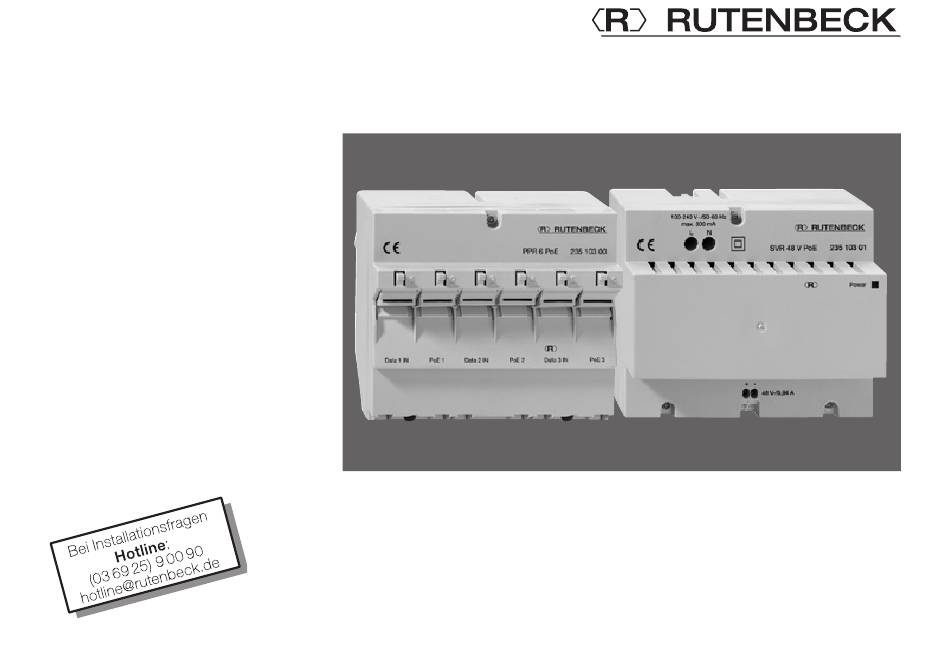

- Page 1 PoE-Patchpanel, Midspan, 3 PoE-Ports PPR 6 PoE und SVR 48 V PoE Bedienungsanleitung Operating Instructions...
- Page 2 Geräteübersicht/Overview PPR 6 PoE, 235 103 00 SVR 48 V PoE, 235 103 01 Schraubklemmen L/N (100-240-V~- Versorgungsnetz)/ screw terminals L/N Entriegelungsknopf/ (power supply 100- release knob 240 V~) Staubschutzkappe/ dust cover Schraubklemmen „+“/„-“ Schraubklemmen für Instal- (unter der Abdeckung)/ lationskabel zum PPR 6 PoE/ screw terminals „+“/„-“...
-
Page 3: Table Of Contents
Inhaltsverzeichnis Allgemeines Montage Inbetriebnahme Installation Technische Daten Garantie Herstellererklärung Table of Contents General Mounting Putting into Operation Installation Technical Data Guarantee Manufacturer‘s Declaration... - Page 4 Datenend- Das Midspan-Patchpanel führt geräte (z. B. PC, SRM 5) von die Datenports des Switches denen anderer elektrischer mit der Spannung zusammen. Verbraucher. Das PPR 6 PoE beinhaltet Verwenden Sie eigene Strom- dabei alle notwendigen Ver- kreise, einen getrennten Über-...
- Page 5 Anwendungsbeispiel Bild 1...
-
Page 6: Montage
SVR 48 V PoE stecken Sie Eine physische Trennung oder Datensicherung. den Deckel wieder auf und geeignete Trennstege sind Beachten Sie bitte auch die schrauben Sie ihn fest. vorzusehen (Abstand oder zulässige Betriebstemperatur, Schirmung). setzen Sie das PPR 6 PoE und... -
Page 7: Installation
Sie die Ver- men U (+ und -) durch bindungen zu den aktiven ein Installationskabel mit Netzwerkkomponenten her „+“ und „-“ des PPR 6 PoE (z. B. einem Switch, s. Bild verbinden. Schließen Sie die Klem- Zum Lösen der Patch- Bild 2... -
Page 8: Technische Daten
Technische Daten PPR 6 PoE Abmessungen L x B x H: 108 x 85 x 56 mm (6 TE) Gewicht: 190 g Farbe: lichtgrau (ähnlich RAL 7035) Material: Temperaturbereich Betrieb: -5 °C bis 45 °C Lager: -25 °C bis 70 °C... - Page 9 Eingangsspannung: 100 bis 240 V AC/50 bis 60 Hz Ausgangsleistung: 48 W Ausgangsstrom: 0,94 A; Strombegrenzung 1,4 A Ripplespannung: < 480 mV Verlustleistung: ca. 2 W im Leerlauf, ca. 4 W bei Volllast Kurzschlussfestigkeit: Leerlauffestigkeit: Netzausfallüberbrückung: 100 ms bei 0 V Betriebsanzeige: Ja (LED) Technische Änderungen vorbehalten.
- Page 10 General With PoE (Power over Ether- The patch panel does not re- net) it is possible to power quire any operating elements feed data terminals like IP for the user or installer. webcams or IP telephones It is designed as DIN rail com- directly from the network –...
- Page 11 Application Sample Figure 1...
- Page 12 PPR 6 PoE Pay attention to the shock- and the SVR 48 V PoE directly proof protection of the heavy- beside devices with high heat current part in combined evolution (e.g.
- Page 13 SVR 48 V PoE PPR 6 PoE To install the SVR 48 V PoE Plug the patch panel in the to the PPR 6 PoE, connect RJ45 ports on the front the terminal U (+ and face and connect them...
- Page 14 Technical Data PPR 6 PoE Dimensions l x w x h: 108 x 85 x 56 mm (6 TE) Weight: 190 g Color: light grey (similar RAL 7035) Material: Temperature Operation: -5 °C to 45 °C Storage: -25 °C to 70 °C...
- Page 15 Class: II, no PE Input votage: 100 to 240 V AC/50 to 60 Hz Output power: 48 W Output current: 0.94 Amps; voltage limitation at about 1.4 Amps Ripple voltage: < 480 mV Power consumption: about 2 W without load, about 4 W with full load Short circuit proof: Open circuit proof: Power failure bypass:...
- Page 16 Wir, die Wilhelm Rutenbeck nach Kaufdatum (Quittungs- GmbH & Co. KG erklären, beleg) die einwandfreie Funk- dass das PPR 6 PoE und die tion des PPR 6 PoE und der SVR 48 V PoE gemäß eines von SVR 48 V PoE, vorausgesetzt der Benannten Stelle Nr.
-
Page 17: Guarantee
Guarantee Manufacturer‘s Declaration We guarantee the perfect We, Wilhelm Rutenbeck function of the PPR 6 PoE GmbH & Co. KG declare, that and the SVR 48 V PoE for 2 the PPR 6 PoE and the years after date of purchase... - Page 18 Niederworth 1-10 58579 Schalksmühle Germany Phone +49 2355 82-0 +49 2355 82-105 www.rutenbeck.de mail@rutenbeck.de...
