ISTRUZIONI PER
I
L'INSTALLAZIONE
INTERFACCIA
TELEFONICA CTI/GSM
La scheda interfaccia CTI/GSM
dual-band permette di ampliare le
caratteristiche funzionali dei cen-
tralini telefonici CT...U-CT...E.
Con l'interfaccia i centralini gesti-
scono una linea telefonica GSM e
consentono funzioni e risparmi
altrimenti non possibili.
Programmazione
L'interfaccia non richiede una spe-
cifica programmazione, ma si
devono abilitare i derivati interni
alla ricezione e all'accesso alla
rete GSM.
Entrare in programmazione dal
derivato interno 50 (vedere manua-
le di programmazione dei centrali-
ni a pag. 20).
2
1 0 3
Digitare e
per abilitare o disabilitare i derivati
interni alla ricezione delle chiamate
dalla rete GSM (vedere manuale di
programmazione dei centralini a
pag. 39).
4 3
1
Digitare e
per abilitare o disabilitare i derivati
interni ad effettuare chiamate sulla
rete GSM (vedere manuale di pro-
grammazione dei centralini a pag.
40).
NOTA. La programmazione può
essere fatta anche tramite PC
(vedere manuale di programmazio-
ne dei centralini CT...U-CT...E).
Programmando il sistema LCR
(vedere manuale di programmazio-
ne a pag. 37) si può instradare
automaticamente le
uscenti verso la rete GSM avendo
riconosciuto il prefisso GSM voluto.
Chiamata su linea GSM
3
1
Digitare e quindi il
3
numero telefonico desiderato per
ottenere l'accesso alla rete mobile.
Dopo aver digitato
viene ricevuto il tono di invito alla
selezione.
Procedere con la selezione e dopo
quattro secondi dall'ultima cifra
viene inviato il numero selezionato.

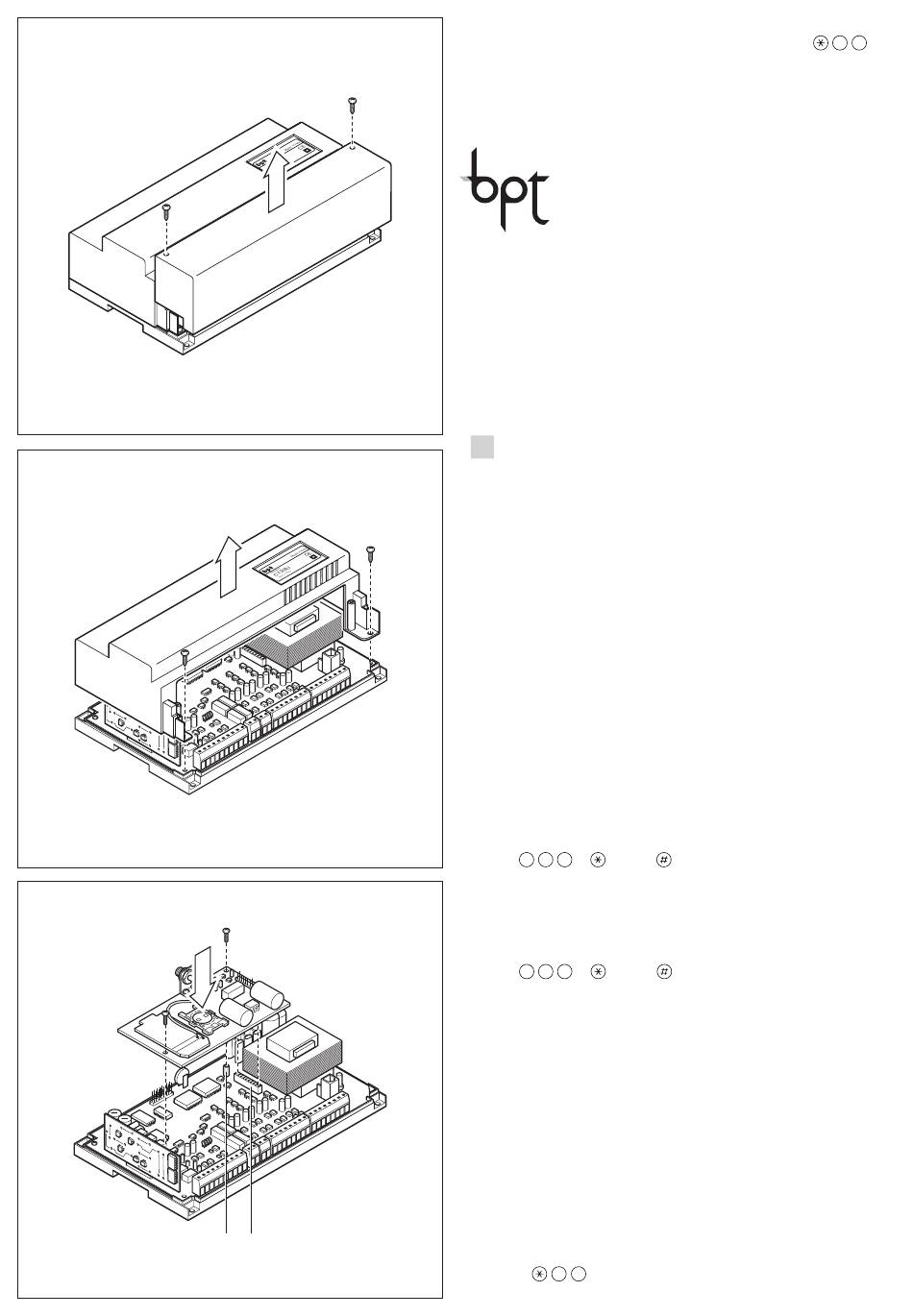

Istruzioni per l'installazione
Assicurarsi che il centralino sia
scollegato dalla rete.
Togliere il coprimorsetti (fig. 1) e il
mobile (fig. 2).
Inserire l'interfaccia nel connettore
J2 e fissarla con le viti in dotazione
ai due distanziali A del circuito
stampato (fig. 3).
Disabilitare la richiesta del codice
PIN tramite un telefono cellulare,
seguendo le operazioni descritte
nel manuale del telefono.
Aprire il cassetto porta SIM agen-
do come indicato in fig. 4 ed inse-
rire la scheda SIM (fig. 5). Richiu-
dere il cassetto.
Aprire il foro pretranciato sul mobi-
le (fig. 6). Rimettere il mobile ed il
coprimorsetti.
Collegare il cavo dell'antenna
all'apposito connettore (fig. 7).
Posizionare l'antenna lontano da
apparecchiature elettriche e da
elementi metallici che possano
creare disturbi alla ricezione.
Alimentare il centralino. Dopo tre
secondi si accende il LED sull'in-
terfaccia indicando che il modulo è
alimentato.
Il LED è visibile attraverso le fessu-
re superiori sul mobile (fig.7).
Dopo 10 secondi circa il LED inizia
a lampeggiare se il collegamento
telefonico GSM è attivo.
Il lampeggio diventa più veloce
durante una comunicazione.
Caratteristiche tecniche
• Assorbimento a riposo: <117mA.
• Assorbimento in funzione: 1,9 A
di picco.
• Modi operativi: E-GSM-900 e DCS-
1800.
• Potenza trasmessa GSM-900: 2
W di picco su 50 Ω.
oppure
• Potenza trasmessa DCS-1800: 1
W di picco su 50 Ω.
• Sensibilità: -102 dB a 1 m.
• Conforme alle norme: ETS 300-
342-1 e tutte le specifiche GSM.
• Conforme alle direttive: 1999/05/
CE.
oppure
• Temperatura di funzionamento:
da 0 °C a +40 °C.
