Park Tool TNS-4 Quick Start Manual

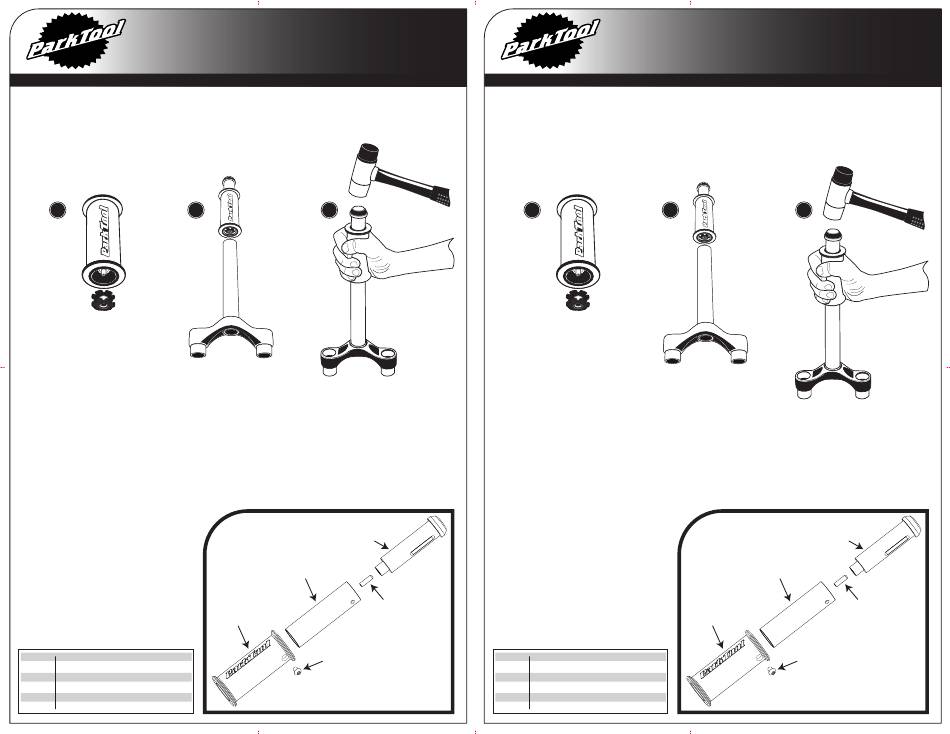

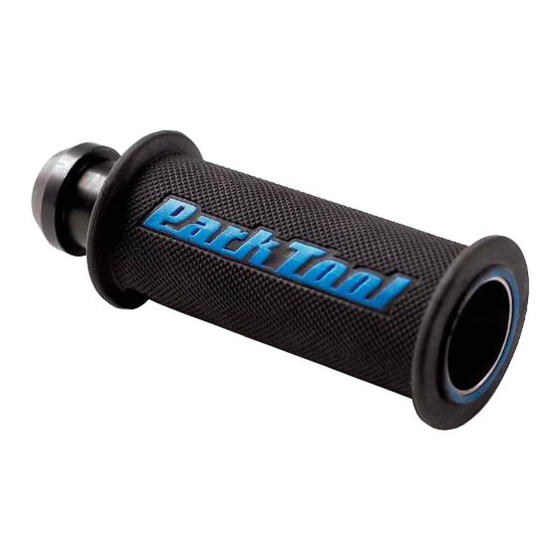

Threadless Nut Setter TNS-4
Park Tool Co. 6 Long Lake Rd. St. Paul, MN 55115 (USA) www.parktool.com
• Installs star nuts into 1" and 1-1/8" fork columns
• Perfectly aligns star nut and sets it to the proper depth
• Rubber grip helps prevent pinched fingers
• Replaceable set screw
1 2
Instructions:
1. Thread star nut fully onto set screw (#822).
2. Insert fork column into handle (#823).
3. Holding grip of handle, tap head of driver (#824) with hammer until
driver bottoms against handle. Note: Keep hand completely on grip
to avoid pinching.
4. Unthread TNS-4 from installed star nut.
TNS-4 part numbers
Part No. Description
822 set screw
823 body
824 driver
825-2 grip
826 set screw
3
824
823
822
825-2
826
Montagegerät für
Aheadset-Krallen TNS-4
Park Tool Co. 6 Long Lake Rd. St. Paul, MN 55115 (USA) www.parktool.com
• Zur Installation von Aheadset-Krallenmuttern in 1" und 1-1/8" Gabelschäften
• Garantiert lotrechter Sitz und korrekte Einbautiefe
Gummibezogener Griff verhindert verletzte Finger
•
Austauschbare Montageschraube
•
1 2
Bedienungsanleitung:
1. Schrauben Sie die Krallenmutter vollständig
auf die Montageschraube (#822)
2. Schieben Sie den Griff (#823) auf den Gabelschaft.
3. Halten Sie den Griff mit einer Hand und schlagen Sie die Montagehülse
(#824) mit einem Hammer vollständig in den Griff hinein. Nehmen
Sie dabei nicht die Hand vom Griff, um Verletzungen zu vermeiden.
4. Lösen Sie das TNS-4
von der montierten
Krallenmutter.
TNS-4 part numbers
Part No. Description
822 schraube
823 körper
824 kolben
825-2 griff
826 schraube
3
824
823
822
825-2
826
