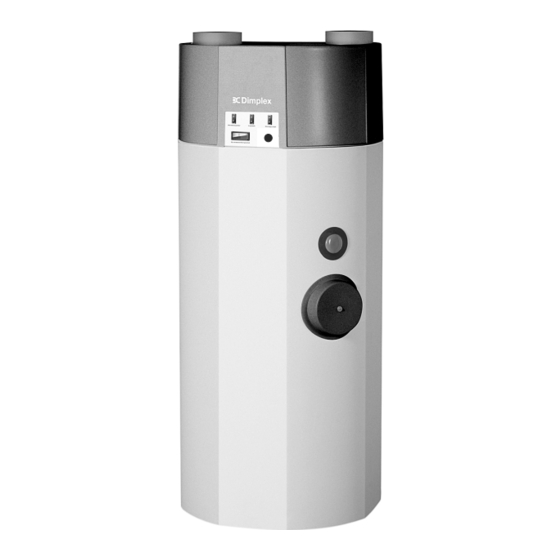

LBW 300
LBW 300 LW
Warmwasser-
Wärmepumpe für
Innenaufstellung
Bestell-Nr. / Order no. / N
Hot Water Heat
Pump for Indoor
Installation
o
de commande : 451902.66.53
Montage- und
Gebrauchsanweisung
Installation and
Operating Instructions
Instructions d'installation
et d'utilisation
Pompe à chaleur
de production d'eau
chaude à installation
intérieure
FD 8607
Advertisement
Chapters
Related Manuals for Dimplex LBW 300
Summary of Contents for Dimplex LBW 300
- Page 1 LBW 300 LBW 300 LW Montage- und Gebrauchsanweisung Installation and Operating Instructions Instructions d’installation et d’utilisation Warmwasser- Hot Water Heat Pompe à chaleur Wärmepumpe für Pump for Indoor de production d’eau Innenaufstellung Installation chaude à installation intérieure Bestell-Nr. / Order no. / N de commande : 451902.66.53...
-
Page 3: Table Of Contents
7.2 Wasserkreislauf / Kondensatablauf ......................D-9 7.3 Luftkreisversorgung ..........................D-9 7.4 Korrosionsschutzanode ..........................D-9 Störungen / Fehlersuche (für den Nutzer) ................D-10 Außerbetriebnahme ........................D-10 10 Umweltrelevante Anforderungen ....................D-10 11 Technische Daten........................D-11 12 Garantieurkunde......................... D-12 Anhang / Appendix / Annexes ......................A-I www.dimplex.de... -
Page 4: Bitte Sofort Lesen
Bitte sofort lesen 1.2 Vorschriften / Sicherheitshinweise 1.1 Wichtige Hinweise ACHTUNG! ACHTUNG! Vor Inbetriebnahmen ist diese Montage- und Gebrauchsanweisung zu lesen! Die Gerätehaube ist nicht für den Tragevorgang nutzbar (die Haube kann keine größeren Kräfte aufnehmen! Durch geeignete Maßnahmen oder Die Warmwasser-Wärmepumpe (WW-WP) dient aus- Hilfsmittel ist die Gerätehaube während des Tragevorganges zu schließlich zur Erwärmung von Brauch- bzw. -
Page 5: Beschreibung
Wärmepumpe von ca. 58 °C. einer Zirkulationsleitung für das Warmwasserverteilsystem muss diese, um unnötige Energieverluste zu vermeiden, durch ein Ventil oder eine ähnliche Einrichtung absperrbar ausgeführt werden. Die Freischaltung der Zirkulation erfolgt Nutzungsabhängig (Zeit- oder Bedarfsteuerung). Kondensatablauf: beachte hierzu Pkt. "Anschluss der Kondensatleitung". www.dimplex.de... -
Page 6: Sicherheits- Und Regeleinrichtungen
2.4 Sicherheits- und Die WW-WP ist weiter mit folgenden Regel- und Steuerungsein- richtungen ausgerüstet: Regeleinrichtungen Temperaturregler für Heizstab (TR) Die WW-WP ist mit folgenden Sicherheitseinrichtungen ausge- Der Temperaturregler für den Heizstab regelt die Warmwasser- rüstet: temperatur bei Heizstabbetrieb. Die Maximaltemperatur dieses Regler ist werkseitig auf 65 °C eingestellt (der Regler ist gemein- Hochdruckpressostat (HD) sam mit dem STB in einem Gehäuse untergebracht). -
Page 7: Lagerung Und Transport
Hilfsmittel ist die Gerätehaube während des Tragevorganges zu zen des Gerätes, ein flexibler Übergang zu wählen (z.B. Einsatz entlasten). von Flexrohrstücken mit ca. 1 m Länge). Abluftseitig muss ein geeigneter Kanalschalldämpfer eingesetzt werden, damit eine Übertragung des Betriebsgeräusches des Lüftungsgerätes vermieden wird. www.dimplex.de... -
Page 8: Aufstellung
Montage Wichtige Hinweise: Um eine Verschmutzung des Gerätes und der Wärmeaus- tauscher zu vermeiden, sind prinzipiell im Luftkanalnetz ge- 5.1 Anschluss der eignete Abluftfilter vorzusehen. Das Abluftkanalsystem ist generell gegen Wärmeverluste Wasserleitungen und Schwitzwasserbildung an der Außenseite diffusions- dicht zu isolieren, wenn die Verlegung durch Räume führt Die Leitungsnennweiten für die bauseitige Sanitärinstallation (z.B. -
Page 9: Inbetriebnahme
Bis zum Erreichen der max. Wassertemperatur ist eine ent- sprechende Aufladezeit erforderlich (siehe Anhang Techni- sche Daten) Die Warmwasserbereitung mittels zweitem Wärmeerzeu- ger (nur WW-WP mit inn. Wärmet.) ist durch Einschalten der Wärmetauscher-Ladepumpe (Bild) möglich (sofern der er- forderliche externe elektrische Anschluss hierzu hergestellt wurde). www.dimplex.de... - Page 10 Elektroheizstabes. Die werksseitig eingestellte Abschalttem- peratur von 65 °C kann durch den Fachmann geändert werden (siehe Pkt. 2.3) Schalter ’Wärmetauscher’ (nur bei LBW 300 LW) Mit Betätigung dieses Schalters wird der externe Wärmetau- scherbetrieb ermöglicht, d.h. die Warmwasserbereitung kann mit einem zweiten Wärmeerzeuger (z.B.
-
Page 11: Wartung / Instandhaltung
Die Wartungsarbeiten am Gerät beschränken sich auf ein u.U. erforderliches (bedarfsabhängiges) Reinigen des Verdampfers. ACHTUNG! Verletzungsgefahr durch scharfkantige Lamellen. Lamellen dürfen nicht deformiert oder beschädigt werden! Die in Abluftsystemen verwendeten Luftfiltern sind regelmäßig auf Verschmutzung zu prüfen und ggf. zu reinigen oder zu erneu- ern. www.dimplex.de... -
Page 12: Störungen / Fehlersuche (Für Den Nutzer
Störungen / Fehlersuche Außerbetriebnahme (für den Nutzer) Auszuführende Tätigkeiten: WW-WP spannungsfrei schalten. ACHTUNG! Wasserkreislauf komplett absperren (Warmwasser-, Kalt- Arbeiten an der Warmwasser-Wärmepumpe dürfen nur von fachkundigen wasser- und Zirkulationsleitung) und den Warmwasserspei- Personen ausgeführt werden. Unfallverhütungsvorschriften sind zu cher entleeren. beachten! Die Wärmepumpe läuft nicht! 10 Umweltrelevante... -
Page 13: Technische Daten
11 Technische Daten Geräteinformationen für Warmwasser-Wärmepumpen LBW 300 LBW 300 LW Abluft-Lüftungswarmwasser- Wärmepumpe ohne zusätzlichem inneren Wärme- mit zusätzlichem inneren Wärme- Bauart tauscher tauscher Speicher-Nennvolumen (Liter) Speicherwerkstoff Stahl emailliert nach DIN 4753 Stahl emailliert nach DIN 4753 Speicher-Nenndruck (bar) Abmessungen Höhe x Breite x Tiefe... -
Page 14: Garantieurkunde
Teile ersetzt werden. Durch Art oder Ort des Einsatzes des Systemtechnik-Kundendienst erfahren Sie über die zentrale Ser- Gerätes oder schlechte Zugänglichkeit des Gerätes bedingte au- vicehotline der Glen Dimplex Deutschland GmbH. ßergewöhnliche Kosten der Mängelbeseitigung werden nicht übernommen. Der freie Gerätezugang muss durch den Endab- Glen Dimplex Deutschland GmbH nehmer gestellt werden. - Page 15 7.2 Water Circuit / Condensate Outflow ....................... E-9 7.3 Air Circuit ..............................E-9 7.4 Corrosion protection anode ........................E-9 Faults / Trouble-Shooting (for Users)..................E-10 Shut-Down ...........................E-10 10 Environmental Requirements ....................E-10 11 Technical Data ..........................E-11 Anhang / Appendix / Annexes ......................A-I www.dimplex.de...
-
Page 16: Please Read Immediately
Please Read 1.2 Regulations / Safety Immediately Information ATTENTION! 1.1 Important Information Read these installation and operating instructions before start-up! ATTENTION! The hot water heat pump (HW HP) is exclusively used to heat water for domestic use and drinking water within the The device cover cannot be used for carrying (the cover cannot withstand specified operating temperature limits! Heating of other flu- larger forces! The strain on the device cover must be relieved during... -
Page 17: Description
Circulation is enabled according to use (time or re- quirement control). Condensate outflow: Please refer to the chapter “Connecting the Condensed Water Pipe”. www.dimplex.de... -
Page 18: Safety And Control Devices
2.4 Safety and Control Devices The HW HP is equipped with the following regulation and control devices: The HW HP has the following safety features: Heating element temperature controller (TC) High-pressure switch (HP) The heating element temperature controller regulates the hot The high-pressure switch protects the heat pump against imper- water temperature during heating element operation. -
Page 19: Storage And Transport
A suitable duct sound absorber must be used on the exhaust air side to prevent the operating noise of the ventilation unit from being transmitted. www.dimplex.de... -
Page 20: Set-Up
Installation Important information: To prevent contamination of the device and the heat ex- changer, suitable exhaust air filters must be fitted in the air 5.1 Connecting the Water Pipes duct system. The exhaust air duct system must always be insulated with The nominal pipe widths for the on-site sanitary installation must water-proof insulation on the outside to prevent heat losses be determined by taking into account the available water pres-... -
Page 21: Start-Up
(see Appendix Technical Data) Domestic hot water can be prepared via a second heat generator (HW HP with internal heat exchanger only) by switching on the heat exchanger loading pump (illustration) (provided that the required external electrical connection has been established). www.dimplex.de... - Page 22 (see Section 2.3) Note: Continuous operation of the heating element cannot be switched “Heat exchanger” switch (LBW 300 LW only) via the remote control (see the Section 5.3 “External heating ele- This switch is used to enable external heat exchanger operation, ment control”).
-
Page 23: Maintenance
(as required). ATTENTION! Risk of injury caused by sharp-edged fins. Fins must not be deformed or damaged! The air filters used in the exhaust air system should be regularly checked for contamination and cleaned or replaced as neces- sary. www.dimplex.de... -
Page 24: Faults / Trouble-Shooting (For Users
Faults / Trouble- Shut-Down Shooting (for Users) Tasks to be carried out: Disconnect the HW HP from the power source. ATTENTION! Completely shut off the water circuit (hot water, cold water Work on the hot water heat pump is to be performed by qualified and circulation pipe) and drain the hot water cylinder. -
Page 25: Technical Data
11 Technical Data Device information for hot water heat pumps LBW 300 LBW 300 LW Exhaust air ventilation hot water heat pump Without additional internal heat With additional internal heat Design exchanger exchanger Nominal cylinder volume (litre) Enamelled steel according to... - Page 26 Table des matières A lire immédiatement ! ......................... F-2 1.1 Remarques importantes.......................... F-2 1.2 Prescriptions / consignes de sécurité ..................... F-2 Description ............................ F-3 2.1 Remarques d’ordre général ........................F-3 2.2 Circuit réfrigérant (principe de fonctionnement de la pompe à chaleur) ..........F-3 2.3 Circuit d’eau ............................
-
Page 27: Lire Immédiatement
- DIN 2088 Systèmes de ventilation dans les logements - VDI 2087 Conduites d’air ATTENTION ! Tout travail sur la pompe à chaleur pour production d’eau chaude ne devra être réalisé que par un personnel qualifié ! Respecter les consignes de sécurité ! www.dimplex.de... -
Page 28: Description
Description 2.2 Circuit réfrigérant (principe de fonctionnement de la pompe à 2.1 Remarques d’ordre général chaleur) La pompe à chaleur pour eau chaude, prête à être branchée, est Le circuit réfrigérant est un système fermé dans lequel le liquide pour l’essentiel composée du ballon d’eau sanitaire, des élé- frigorigène R134a circule comme vecteur d’énergie. -
Page 29: Dispositifs De Sécurité Et De Régulation
La PAC-EC possède un fusible séparé assurant la sûreté interne de l’appareil. Ce micro-fusible (1,25 A lent) se trouve dans un « dispositif de verrouillage par vis » (à dévisser au centre) placé sur le côté des branchements électriques internes (au droit du bornier X1). www.dimplex.de... -
Page 30: Stockage Et Transport
Stockage et transport Installation 3.1 Conditions générales 4.1 Emplacement D’une manière générale, la PAC-EC doit être stockée et trans- A considérer dans le choix de l’emplacement : portée emballée, à la verticale et vide d’eau. Sur de petits tra- La PAC-EC doit être installée dans une pièce sèche à l’abri jets, une inclinaison de 45°... -
Page 31: Installation
Les câbles externes doivent être tirés dans le passage à câbles libre prévu à cet effet à travers la paroi de la pompe à chaleur. Pour ces raccordement électriques, retirer la chape plastique de la PAC-EC. www.dimplex.de... -
Page 32: Mise En Service
Commande externe de la cartouche chauffante La production d’eau chaude au moyen du deuxième géné- rateur de chaleur (uniquement PAC-EC à éch. therm. int.) Parallèlement au pilotage par commutateur « Cartouche chauf- est obtenue par déclenchement de la pompe de suralimen- fante »... - Page 33 La température de mise en arrêt de 65 °C réglée en usine peut être changée par une personne qualifiée (voir point 2.3). Commutateur « Echangeur thermique » (uniquement sur LBW 300 LW) L’actionnement de ce commutateur permet un fonctionnement externe de l’échangeur thermique, c-à-d. que l’eau peut être chauffée par un deuxième générateur de chaleur (chaudière, ins-...
-
Page 34: Entretien / Maintenance
Entretien / Maintenance 7.4 Anode anticorrosion L’anode anticorrosion montée dans le ballon d’eau chaude doit ATTENTION ! être contrôlée électriquement à intervalles réguliers et tous les Mettre hors tension la PAC-EC avant de l’ouvrir, prendre compte du fait deux ans au minimum après la mise en service de la pompe à que le ventilateur continue à... -
Page 35: Défaillances / Recherche De Pannes (Pour L'utilisateur
(conduite d’air pliée / filtre à air bouché). Si les questions ci-dessus ne vous permettent pas de remédier à la défaillance, veuillez vous adresser à votre installateur ou à votre service après-vente. www.dimplex.de F-10... -
Page 36: Spécifications Techniques
11 Spécifications techniques Informations sur les pompes à chaleur pour la production d’eau chaude LBW 300 LBW 300 LW PAC de prod. d’eau chaude et de ventilation par air évacué sans échangeur de chaleur intégré avec échangeur de chaleur intégré... - Page 37 Thermal Solar Installation / Schéma d’intégration échangeur therm. à installation solaire therm..A-IV Stromlaufpläne / Circuit Diagrams / Schémas électriques............A-V 2.1 Darstellung / Schematic View / Représentation..................A-V 2.2 Legende / Legend / Légende.........................A-VI Konformitätserklärung / Declaration of Conformity / Déclaration de conformité ....A-VII www.dimplex.de...
-
Page 38: Hydraulische Prinzipschemen / Hydraulic Plumbing Diagram / Schémas Hydrauliques
1 Hydraulische Prinzipschemen / Hydraulic Plumbing Diagram / Schémas hydrauliques 1.1 Kältemittelkreislauf / Refrigerant Circuit / Circuit réfrigérant 1.2 Legende / Legend / Légende Verdichter Compressor Compresseur Pressostat HD High-pressure switch Pressostat HP Verflüssiger Liquifier Condenseur Warmwasserspeicher Hot water cylinder Ballon d’eau chaude Wärmetauscher (nicht alle Typen) Heat exchanger (not all types) -
Page 39: Hydraulisches Einbindungsschema / Hydraulic Block Diagram / Schéma D'intégration Hydraulique
(d.h. kein Heizwasservorlauf und kein Heizwasser- return flow) for HW HPs without internal heat rateur de chaleur (c-à-d. qu’ils n’ont ni circuit départ rücklauf) exchangers ni circuit retour eau de chauffage) www.dimplex.de A-III... -
Page 40: Einbindungsschema Wärmetauscher An Thermische Solaranlage / Heat Exchanger Integration Diagram For Thermal Solar Installation / Schéma D'intégration Échangeur Therm. À Installation Solaire Therm
1.5 Einbindungsschema Wärmetauscher an thermische Solaranlage / Heat Exchanger Integration Diagram for Thermal Solar Installation / Schéma d’intégration échangeur therm. à installation solaire therm. A-IV... -
Page 41: Stromlaufpläne / Circuit Diagrams / Schémas Électriques
2 Stromlaufpläne / Circuit Diagrams / Schémas électriques 2.1 Darstellung / Schematic View / Représentation www.dimplex.de... -
Page 42: Legende / Legend / Légende
2.2 Legende / Legend / Légende Regelthermostat - el. Heizung Control thermostat for elec. heating Thermostat de régulation - chauffage électrique Anlaufkondensator Verdichter Starting condenser, compressor Condensateur de démarrage compresseur Elektro-Heizstab Electric heating element Cartouche chauffante électrique Steuersicherung Control fuse Fusible de commande Pressostat Hochdruck High-pressure switch... -
Page 43: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformité
3 Konformitätserklärung / Declaration of Conformity / Déclaration de conformité www.dimplex.de A-VII... - Page 44 Glen Dimplex Deutschland GmbH Irrtümer und Änderungen vorbehalten. Geschäftsbereich Dimplex Subject to alterations and errors. Am Goldenen Feld 18 Sous réserve d’erreurs et modifications. D-95326 Kulmbach +49 (0) 9221 709 565 www.dimplex.de...
