OUTDOOR KITCHEN 40"Insert Grill Cabinet SS
Use two or more people to move, assemble or install cabinets and locker to avoid back injury.
Do not leave children unattended near cabinets. High risk of tipping if cabinets are installed
incorrectly: securely attach cabinets to the wall to avoid serious injury.
For assistance, call 1.877.306.8930; for UK 0800.031.4069; e-mail at info@newageproducts.com
STOP
Warning: Excessive weight
hazard!
Use two or more people to move, assemble, or
install cabinets to avoid back injury. Do not
leave children unattended near cabinets. High
risk of tipping if cabinets are installed
incorrectly: securely attach cabinets to the
wall to avoid serious injury. For assistance, call
1.877.306.8930; for U.K 0800.031.4069: e-mail at
info@newageproducts.com.
ATTENTION
Need help or spare parts? For fastest service,
contact NewAge Products at 1-877-306-8930;
or support@newageproducts.com.
Do not return to the retailer.
: Is your cabinet damaged?
65009-INSTL-01-Rev.01
1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Newage 65009
Summary of Contents for Newage 65009
- Page 1 For assistance, call 1.877.306.8930; for U.K 0800.031.4069: e-mail at info@newageproducts.com. ATTENTION : Is your cabinet damaged? STOP Need help or spare parts? For fastest service, contact NewAge Products at 1-877-306-8930; or support@newageproducts.com. Do not return to the retailer. 65009-INSTL-01-Rev.01...
-
Page 2: Weight Capacity
Weight Capacity lbs. lbs. lbs. 40” - BBQ SS Max 515 lbs. -
Page 3: Parts Supplied
Unpacking • Begin by placing the package on a protected fl at surface. • Remove all cardboard, foam packaging material and clear plastic bags. • Dispose / recycle all packaging materials. • Verify all the contents in the box and gather the required tools. See “Parts” and “Tools Needed” in the list below. Parts Supplied Cabinet Height-Adjustable Aluminum Legs... -
Page 4: Limited Warranty
Customer must pay for shipping costs associated with any replacement product or parts. This limited warranty is limited to product replacement only. In no event will NewAge be liable for special, indirect, or consequential damages. This limited warranty is available to the initial purchaser only and is not transferable. Proof of purchase and additional information regarding the defect may be required at NewAge’s discretion. -
Page 5: Tools Needed
UV stable. The 304 stainless steel material used in the construction of NewAge Outdoor Kitchen Cabinets is highly rust resistant, however, chlorine in the air from swimming pools or the salt from sea air may cause surface rust to appear and even create some pitting corrosion if left on the product. -
Page 6: Installing The Handles
Installing the Handles Align handle to holes on doors Parts Needed. or drawers. Handle Bolt Handle M4 x 25mm Screw in bolts. - Page 7 Installing the Feet (Optional) Open cabinet, remove any loose items. Parts Needed. 4 X Adjustable 16 X Hex Bolts Feet Align leg with rivet nuts on crossbeam. Flip cabinet upside down, Tighten in Hex bolts . locate holes on crossbeam. Stand cabinet upright.
- Page 8 Levelling the Legs Parts Needed. Use wrench to level cabinet and adjust height. 1 X Wrench Rotate wrench to lower or raise corner of cabinet. Repeat step 1-3 for each corner.
- Page 9 Installing the Casters ( Optional) Open cabinet, remove any shelves Parts Needed. or loose items. 4 X Casters 16 X Hex Bolts Align caster with holes on crossbeam. Flip cabinet upside down on protected Tighten in Hex bolts . surface and locate holes on crossbeam. Stand cabinet upright.
- Page 10 Note: Fastening Cabinets All doors and drawers must be removed prior to fastening cabinets together. Remove plastic caps from cabinets. Parts Needed. 4 X Hex Nuts 4 X Hex Bolt (M6) (M6 x 50mm) Align bolts, tighten lightly. Level cabinets and tighten all bolts.
- Page 11 Installing the BBQ You may or may not need the 2 types of adapter brackets depending Parts Needed. 2 X Adapter Brackets on the model BBQ you choose Required for 38” -36” Grill 4x 4x Required for 36” Grill * 40” Grill will not Required for 38”...
-
Page 12: Adjusting The Door Hinges
To adjust the gap between the doors and frame, turn the screw (B) clockwise or counterclockwise. Thank you for purchasing a NewAge Product! Please give us a call or visit online if you have any questions. Call 1.877.306.8930; for UK 0800.031.4069; e-mail at info@newageproducts.com... - Page 13 Care and Maintenance of your Stainless Steel Cabinets Perform Regular Maintenance Wash regularly with clean fresh water, mild detergent and a micro fi ber cloth. After washing rinse in clean water and wipe the surface dry with your cloth remembering to go with the grain on brushed stainless steel.
- Page 14 1.877.306.8930; au R.-U., composer le 0800.031.4069; ou envoyer un courriel à l’adresse info@newageproducts.com. ATTENTION : Est votre armoire ARRÊT endommagée? Avez vous besoin d’aide ou de pièces de rechange? Contactez NewAge Products a 1-877-306-8930; ou support@newageproducts. com. Ne pas retourner au détaillant. 65009-INSTL-01-Rev.01...
-
Page 15: Poids Maximum
Poids maximum lbs. lbs. lbs. 40” - BBQ SS Max 515 lbs. -
Page 16: Pièces Fournies
Déballage • Pour commencer, posez l’emballage sur une surface plane protégée. • Enlevez tous les matériaux d’emballage en carton et en mousse, ainsi que les sacs de plastique transparent. • Jetez ou recyclez tous les matériaux d’emballage. ez tout le contenu de la boîte et assemblez tous les outils requis. Voir les rubriques intitulées " Pièces fournies "et "... -
Page 17: Garantie Limitée
Sous réserve des limitations et des exclusions énoncées ci-dessous ou dans la documentation d’un autre produit, NewAge garantit à l’acheteur initial que (1) les surfaces du produit seront exemptes de défaut pendant trois ans après la date d’achat, (2) les glissières de tiroir seront exemptes de défaut pendant deux ans après la date d’achat, et (3) l’intégrité... -
Page 18: Outils Requis
NewAge sont conçues pour résister aux intempéries et être stables aux UV. Le matériau d’acier inoxydable 304 qui est utilisé dans la fabrication des armoires de cuisine extérieure NewAge est très résistant à la rouille, mais le chlore de piscine qui est présent dans l’air ou le sel présent dans l’air marin peut faire rouiller la surface;... -
Page 19: Installation Des Poignées
Installation des poignées Aligner la poignée sur les trous Pièces requises. de la porte ou du tiroir. boulon de la Poignée poignée M4 x 25mm Serrer la vis. -
Page 20: Installation Des Pieds
Installation des pieds Ouvrez l’armoire et retirez-en toute Pièces requises. étagère et tout article détaché. 4 X Pieds en 16 X Boulons à aluminium à tête hexagonale hauteur réglable Alignez le pied sur les trous de la traverse. Retournez l’armoire, puis repérez Installez les boulons à... - Page 21 Nivelage des pieds Pièces requises. Utilisez la clé pour mettre l’armoire de niveau et régler sa hauteur. 1 X Wrench Clé de réglage des pieds ournez la clé pour hausser ou baisser le coin de l’armoire. Mettez l’armoire de niveau. Répétez les étapes 1 à...
-
Page 22: Installation Des Roulettes
Installation des roulettes Ouvrez l’armoire et retirez-en toute Pièces requises étagère et tout article détaché. 4 X roulettes 16 X boulon hex laveuse Retournez l’armoire et déposez-la sur Alignez la roulette sur les trous de la traverse. une surface protégée, puis repérez les Installez les boulons à... - Page 23 Remarque: Fixation des armoires Toutes les portes et les tiroirs doivent être enlevés avant des (les unes aux autres) armoires de fi xation ensemble. Enlevez les bouchons en plastique Pièces requises 4 X écrou hex- 4 X boulon hex agonal (M6) (M6 x 50mm) Alignez les boulons, puis serrez-les légèrement.
-
Page 24: Installation Du Barbecue
Installation du Barbecue Vous pouvez ou pas besoin de la supports adaptateurs en fonction Pièces requises 2 X supports adaptateurs sur le modèle que vous choisissez Nécessaire pour 38” -36” Grille Nécessaire pour 36” Grille 4x 4x * les étagères ne sont pas nécessaire pour le 40 “... - Page 25 Pour ajuster l’interstice entre les portes et le cadre, tourner la vis (B) dans le sens des aiguilles d’une montre ou dans le sens inverse des aiguilles d’une montre. Merci d’avoir acheté un produit NewAge! Veuillez nous appeler ou consulter notre site Web si vous avez la moindre question.
- Page 26 Entretien des armoires en acier inoxydable Faites régulièrement l’entretien – Lavez régulièrement les armoires avec de l’eau claire, un détergent doux et un chiff on microfi bre. Rincez ensuite à l’eau claire et essuyez la surface avec le chiff on, en suivant le grain de l’acier inoxy- dable brossé.
Need help?
Do you have a question about the 65009 and is the answer not in the manual?
Questions and answers

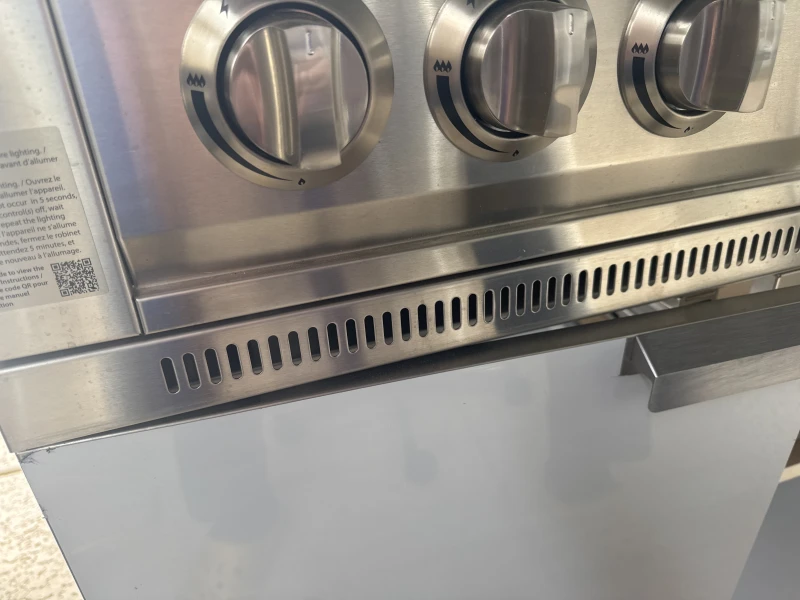

Easier Removal of protective plastic on stainless steel parts
