Bedienungsanleitung
Monitor 24.1306.500.099
Rückfahr- und Überwachungssystem
Der Farb-TFT-LCD Monitor wurde für Rückfahrsysteme in Kraftfahrzeugen entwickelt.
• Sie können das System mit einem 12 V oder 24 V Bordnetz betreiben.
• Nach dem Starten des Fahrzeuges befindet sich der Monitor im Modus „Stand-By-Modus". Durch
leichtes Drücken auf die Taste „CAM Select" schalten Sie den Monitor ein. Durch erneutes Drücken
lässt sich zwischen den Kameras (CAM1/CAM2) umschalten. Halten Sie diese Taste länger als 2
Sekunden gedrückt, um den Monitor in den Modus „Stand-by-Modus" zu versetzen.
• Der Anschluss „CAM1" hat immer die höchste Priorität.
• Die Triggereingänge haben 1,5 Sekunden Auslöseverzögerung.
• Sie können durch bestromen der Triggerkabel (grün und weiß) oder durch die „CAM Select"-Taste
zwischen den Kameras umschalten.
• Nach dem Abschalten des Triggersignals kehrt der Monitor in die vorhergehende Ansicht zurück.

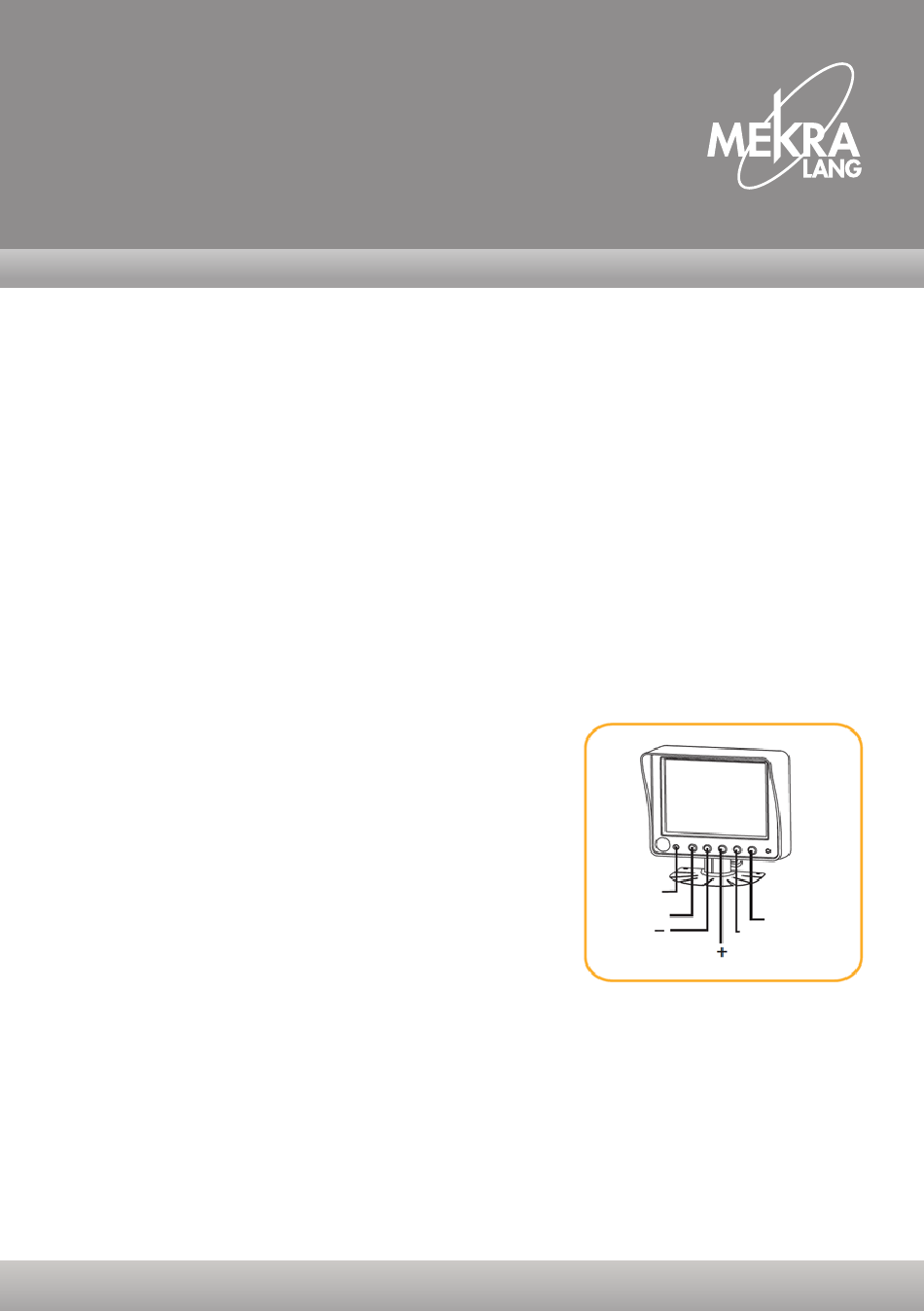

Monitorsteuerung
• CAM select (EIN-AUS)
• Mir/Nor (Kamerabild spiegeln / nicht spiegeln)
• Menu (Menü)
• Day/night sensor (Tag-/Nachtsensor)
1) Kameraauswahl
Diese Taste kombiniert die Kameraauswahl sowie die Funktio-
nen „Ein" und „Aus". Drücken Sie die Taste leicht, um zwischen
den Kamerabildern umzuschalten (CAM1/CAM2). Halten Sie
diese Taste länger als 2 Sekunden gedrückt, um dem Monitor
auszuschalten (Stand-by). Drücken Sie die Taste erneut, um
dem Monitor einzuschalten.
2) Kontrasteinstellung
Stellen Sie den Kontrast für das gewünschte bestmögliche Gesamtbild ein.
Drücken Sie die Taste MENÜ. Auf dem Display wird CONTRAST angezeigt.
Drücken Sie + oder -, um den Bildkontrast anzuheben oder zu verringern.
3) Helligkeitseinstellung
Stellen Sie die gewünschte Helligkeit des Gesamtbildes ein.
Drücken Sie die Taste MENÜ. Auf dem Display wird BRIGHTNESS angezeigt.
Drücken Sie + oder -, um die Helligkeit anzuheben oder zu verringern.
Rundumsicherheit durch Rundumsicht.
Tag/Nacht
Sensor
Menü
Ein-Aus
Kamerabild spiegeln /
nicht spiegeln
