Clas Ohlson LP-430 Manual

External modem
Hide thumbs

Advertisement

Quick Links

Download this manual
38-1584
External Modem
Externt modem
Externt modem
Ulkoinen modeemi
Model: LP-430
www.clasohlson.com

Advertisement

loading

Related Manuals for Clas Ohlson LP-430

Summary of Contents for Clas Ohlson LP-430

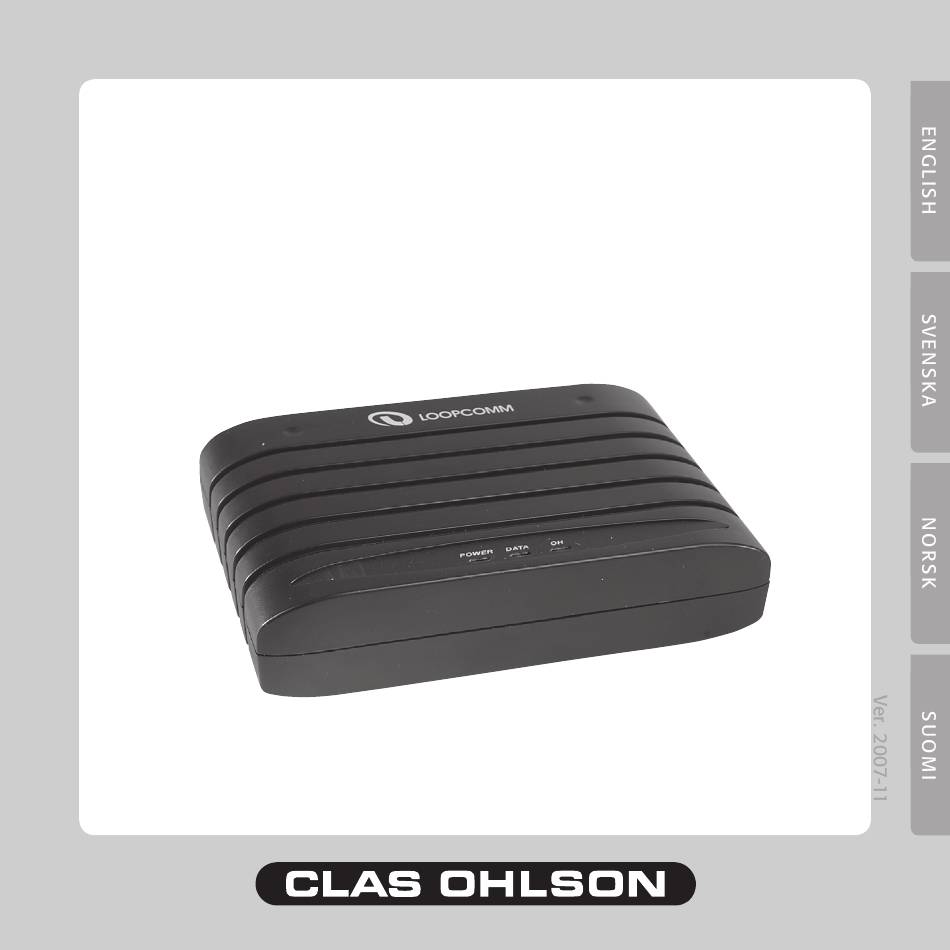

  • Page 1 38-1584 External Modem Externt modem Externt modem Ulkoinen modeemi Model: LP-430 www.clasohlson.com...

  • Page 3: Package Contains

    1. Description • External Modem, V90 • Max Speed 56 Kbps • Plug and Play • Compatible with Windows Win98SE, ME, XP and Win 2000 • RS-22C Interface 2. Package Contains • External modem LP-40 • RJ11 telephone cable • RS22 serial cable • AC/DC adaptor (9 VAC, 1000 mA) • Instruction Manual • CD with device drivers and software 3. Indicator lights on the modem Power: Lit when the modem is turned on Data: Lit when the modem receives/sends data. OH: (Off Hook) Lit when the modem receives or answers on the telecommunications network.

  • Page 4: Installation

    4. Installation 4.1 Connection 1. Turn off the computer and all connected components. 2. Connect the enclosed modem cable to the “RS-22”-jack on the backside of the modem. . Connect the modem cable’s other end to one of the serial ports on the computer. 4. Connect the AC/DC adaptor to an electric socket and the DC plug to “Power” on the modem. 5. Connect a telephone cable with a Modified Modular Jack between a phone jack and “LINE” on the modem. 6. Connect a telephone to “PHONE” if you wish to use both phone and modem on the same phone jack. Lift the telephone receiver and check that you hear a dial tone! 7. Turn on the modem with the circuit breaker “ON OFF”. The control light “Power” will be lit. 8. Turn on the computer. 9. Insert the CD with the device drivers into your CD-ROM reader.
  • Page 5 4.2 Here, as an example, installation with Windows XP is shown 1. Now the actual installation starts. The guide “New Hardware” starts. Mark Install the software automatically. Click on Next. ...
  • Page 6 2. Drive routines will be automatically installed. . Wait while the installation continues and then click on Next. 4. The installation is now done. Click on Finish.
  • Page 7 4.3 Installation example with Win 98SE Turn on the computer when the modem is assembled. 1. The “Guide: New Hardware” starts. Click on Next and put in the CD with the device drivers in the CD reader.
  • Page 8 2. Mark Search for the best driver for your device and click on Next.
  • Page 9 . Mark Specify a location and click on Browse.
  • Page 10 4. Open the enclosed CD with Windows Explorer and mark X:\OCMS_W98.INF (X corresponds to the drive letter of your CD reader). Click on OK. 5. The search path to the device drive is shown. Click on Next.
  • Page 11 6. The first part of the installation is now complete. Click on Finish.
  • Page 12 7. Yet another installation equal to the previous will now occur. Click on Next.
  • Page 13 8. Mark the device drivers as before and click on Next on the following windows until the last part of the installation is complete. Click on Finish.
  • Page 14 9. The modem will be shown as “Agere OCM Serial Modem” under Modem on the Control Panel when it is installed and done.
  • Page 15 5. Create a remote connection What remains is to create a remote connection to be able to dial up your Internet provider. It may be done in several ways, check the documents that you have received from your Internet provider. 6. Troubleshooting modem Always start with the simplest measurement: • Have you plugged in the telephone plug into the telephone jack? • Have you connected the cable correctly, to “LINE” on the modem? • Is the phone working? With the telephone plugged in, do you have a dial tone? • Have you entered the correct username and password? (username does not have to be your name or e-mail address) • Maybe you need to dial an extra number to exit the switchboard? • You may try to change places, plug in the modem into another COM port, if nothing else helps. • Go to the Control Panel/System/Hardware/Device Manager and right click on “Modems,” choose “Properties” there, under different tabs, there is information about how the modem works. • Sometimes a restart will do miracles to correct “impossible” faults!

  • Page 16: Förpackningen Innehåller

    1. Beskrivning • Externt modem, V90 • Hastighet upp till 56 Kbps • Plug and Play • Stöds av Windows Win98SE, ME, XP och Win 2000 • RS-22C Interface 2. Förpackningen innehåller • Externt modem LP-40 • RJ11 telefon kabel • RS22 seriell kabel • Batterieliminator (9 VAC, 1000 mA) • Bruksanvisning • CD-skiva med drivrutiner och programvara 3. Indikatorlampor på modemet Power: Lyser när modemet är påslaget Data: Lyser när modemet tar emot/sänder data. OH: (Off Hook) Lyser när aktivitet pågår mot telenätet.
  • Page 17 4. Installation 4.1 Anslutning 1. Stäng av datorn och alla anslutna enheter. 2. Anslut den bifogade modemkabeln till ”RS-22”-uttaget på baksidan av modemet. . Anslut modemkabelns andra ände till en av de seriella portarna på datorn. 4. Anslut batterieliminatorn till ett el-uttag och DC-pluggen till ”Power” på mo- demet. 5. Anslut en telekabel med modularkontakt mellan ett telefonjack och ”LINE” på modemet. 6. Anslut en telefon till ”PHONE” om du önskar använda både telefon och modem på samma telefonjack. Lyft luren och kontrollera att du hör kopp- lingston! 7. Slå på modemet med strömbrytaren ”ON OFF”. Kontrollampan ”Power” kommer att lysa. 8. Starta datorn. 9. Sätt in CD- skivan med drivrutinerna i din CD-rom läsare.
  • Page 18 4.2 Exempel: Installation under Windows XP 1. Nu startar själva installationen. Guiden ”Ny maskinvara” startas. Markera Installera programvaran automatiskt. Klicka på Nästa.
  • Page 19 2. Drivrutinerna kommer att installeras automatiskt. . Vänta medan installationen fortsätter och klicka sedan på Nästa. 4. Installationen är nu klar! Klicka på Slutför.
  • Page 20 4.3 Exempel: Installation under Win 98SE Starta datorn när modemet är monterat. 1. Guiden ”Lägg till ny maskinvara” startas. Klicka på Nästa och sätt in CD- skivan med drivrutinerna i CD-läsaren.
  • Page 21 2. Markera Sök efter den bästa drivrutinen... och klicka på Nästa.
  • Page 22 . Markera Ange sökväg och klicka på Bläddra.
  • Page 23 4. Öppna den bifogade cd-skivan i Utforskaren och markera X:\OCMS_W98.INF (X motsvarar enhetsbokstaven för din CD-läsare). Klicka på OK. 5. Sökvägen till drivrutinen visas. Klicka på Nästa.
  • Page 24 6. Första delen av installationen är nu klar. Klicka på Slutför.
  • Page 25 7. Ännu en installation lika som den föregående kommer nu att ske. Klicka på Nästa.
  • Page 26 8. Markera drivrutinerna som tidigare och klicka på Nästa på de kommande rutorna tills den sista delen av installationen är klar. Klicka på Slutför.
  • Page 27 9. Modemet kommer att visas som ”Agere OCM Serial Modem” under Modem på Kontrollpanelen när det är installerat och klart.
  • Page 28 5. Skapa fjärranslutning Nu återstår att skapa en fjärranslutning, för att kunna ringa upp din Internet- leverantör. Det kan göras på olika sätt, kontrollera i de dokument som du har fått från din Internet-leverantör. 6. Felsökning modem Börja alltid med den enklaste åtgärden: • Har du satt i teleproppen i telejacket? • Har du anslutit kabeln rätt, till ”LINE” på modemet? • Fungerar telefonen? Sätt i telefonen har du kopplingston? • Har du angett rätt användarnamn och lösenord? (Användarnamn är vanligt- vis inte ditt namn eller mailaddress) • Behöver du kanske slå en siffra extra för att komma ur telefonväxeln? • Du kan prova att byta plats, sätt i modemet i en annan COM-port, om inget annat hjälper. • Gå till Kontrollpanelen/System/Maskinvara/Enhetshanteraren och högerklicka på ”Modem”, välj ”Egenskaper” där finns under olika flikar infor- mation om hur modemet fungerar. • Ibland kan en omstart göra underverk, för att rätta till ”omöjliga” fel!

  • Page 29: Forpakningen Inneholder

    1. Beskrivelse • Eksternt modem, V90 • Hastighet opp til 56 Kbps • Plug and Play • Støttes av Windows 98SE, ME, 2000 og XP. • RS-22C Interface 2. Forpakningen inneholder • Eksternt modem LP-40 • RJ11 telefonkabel • RS22 seriell kabel • Batterieliminator (9 V AC, 1 000 mA) • Bruksanvisning • CD-plate med drivere og programvare 3. Indikatorlampene på modemet: Power: Lyser når modemet er skrudd på. Data: Lyser når modemet tar imot eller sender data. OH: (Off Hook) Lyser når modemet tar imot eller svarer på telenettet.
  • Page 30 4. Installasjon 4.1 Tilkobling 1. Skru av PC-en og alle tilkoblede enheter. 2. Koble modemkabelen, som følger med, til ”RS-22”-uttaket på modemets bakside. . Koble den andre enden til en av de serielle portene på PC-en. 4. Koble batterieliminatoren til et strømuttak og DC-pluggen til ”Power” på modemet. 5. Koble en telefonkabel med modularkontakt mellom et telefonuttak og ”LINE” på modemet. 6. Koble en telefon til ”PHONE” dersom du ønsker å bruke både telefon og modem på samme telefonuttak. Løft røret og kontroller at du hører summe- tonen! 7. Skru på modemet med strømbryteren ”ON/OFF”. Nå tennes kontrollampen ”Power”. 8. Start PC-en. 9. Sett inn CD-platen med driverne i din CD-ROM leser.
  • Page 31 4.2 Her vises som eksempel, installasjon under Windows XP 1. Nå starter selve installasjonen. Guiden ”Ny maskinvare” starter. Marker Installer programvaren automatisk. Klikk på Fortsett. 2. Driveren vil bli automatisk installert. . Vent til installasjonen er ferdig og klikk deretter på Neste. 4. Installasjonen er nå klar. Klikk på Fullfør. 4.3 Installasjon med Windows 98SE: Start datamaskinen når modemet er koblet til. 1. Guiden: ”Ny hardware funnet” startes. Klikk på Neste og sett inn CD-platen med driverne i CD-leseren. 2. Marker Søk etter den beste driveren... og Klikk på Fortsett. . Marker Angi en plassering og klikk Bla. 4. Åpne den medfølgende CD-platen i Utforskeren og marker X:\OCMS_W98.INF (X tilsvarer enhetsbokstaven for din CD-leser). Klikk på OK.
  • Page 32 5. Opprett fjerntilkobling Nå gjenstår det å skape en fjerntilkobling, for å kunne ringe opp din Internett- leverandør. Det kan gjøres på ulike måter. Kontroller i de dokumentene du har fått fra din Internett-leverandør. 6. Feilsøking modem: Begynn alltid med det enkleste tiltaket: • Har du satt telefonpluggen i telefonuttaket? • Har du koblet til kabelen riktig, til ”LINE” på modemet? • Fungerer telefonen? Sett i telefonen, har du summetone? • Har du angitt riktig brukernavn og passord? (brukernavn trenger ikke å være navnet eller epost-adressen din). • Trenger du kanskje å slå et siffer ekstra for å komme til ekstern linje? • Du kan prøve å bytte plass, sett i modemet i en annen USB-port, hvis ikke noe annet hjelper. • Gå til Kontrollpanel/System/Maskinvare/Enhetsbehandleren og høyreklikk på ”Modem”, velg ”Egenskaper” der finnes under forskjellige fliker for infor- masjon om hvordan modemet fungerer. • I blant kan en omstart gjøre underverker, for å rette på ”umulige” feil!

  • Page 33: Pakkauksen Sisältö

    1. Kuvaus • Ulkoinen modeemi, V90 • Nopeus jopa 56 Kbps • Plug-and-Play • Windows 98SE, ME, XP ja Win 2000 -tuki • RS-22C-liitäntä 2. Pakkauksen sisältö • Ulkoinen modeemi LP-40 • RJ11-puhelinkaapeli • RS22-sarjakaapeli • Muuntaja (9 VAC, 1000mA) • Käyttöohje • Asennuslevy (CD-ROM), jolla ajurit 3. Modeemin merkkivalot Power: Palaa, kun modeemi on päällä. Data: Palaa modeemin vastaanottaessa/lähettäessä dataa. OH: (Off Hook) Palaa modeemin ollessa käytössä.
  • Page 34 4. Asennus 4.1 Liitäntä 1. Sammuta tietokone ja kaikki siihen liitetyt laitteet. 2. Liitä mukana tuleva modeemikaapeli modeemin takapuolella olevaan RS-22-liitäntään. . Liitä modeemikaapelin toinen pää yhteen tietokoneen sarjaporteista. 4. Liitä muuntaja pistorasiaan ja DC-pistoke modeemin ”Power”-liitäntään. 5. Liitä puhelinkaapeli, jossa modulaariliitin puhelinpistorasiaan ja modeemin ”LINE”-liitäntään. 6. Liitä puhelin kohtaan ”PHONE”, mikäli haluat käyttää sekä puhelinta että modeemia samalla puhelinpistokkeella. Nosta luuri ja tarkista, kuuluuko linjaääni! 7. Kytke modeemi päälle virtakytkimellä ”ON OFF”. Merkkivalo ”Power” syttyy. 8. Käynnistä tietokone. 9. Aseta asennuslevy CD-asemaan.
  • Page 35 4.2 Esimerkki: Asennus Windows XP-ympäristöön 1. Nyt alkaa varsinainen asennus. ”Ohjattu uuden laitteen asennus” käynnistyy. Valitse Asenna ohjelmistot automaattisesti. Napsauta Seuraava.
  • Page 36 2. Ajurit asentuvat automaattisesti. . Odota asennuksen valmistumista ja napsauta lopuksi Seuraava. 4. Asennus on valmis. Napsauta Valmis.
  • Page 37 4.3 Esimerkki: Asennus Windows 98SE-ympäristöön Käynnistä tietokone modeemin asentamisen jälkeen. 1. ”Ohjattu uuden laitteen asentaminen” käynnistyy. Napsauta Seuraava ja aseta asennuslevy CD-asemaan.
  • Page 38 2. Merkitse Etsi paras ohjain… ja napsauta Seuraava.
  • Page 39 . Valitse Määritä sijainti ja napsauta Selaa.
  • Page 40 4. Avaa asennuslevy Resurssienhallinnan kautta ja valitse X:\OCMS_W98.INF (X vastaa järjestelmäsi CD-ROM-aseman kirjaintunnusta). Napsauta OK. 5. Ajurin hakemistopolku on merkitty. Napsauta Seuraava.
  • Page 41 6. Asennuksen ensimmäinen vaihe on valmis. Napsauta Valmis.
  • Page 42 7. Suorita uusi asennus samalla tavalla, kuin edellinen. Napsauta Seuraava.
  • Page 43 8. Valitse ajurit kuten aikaisemmin ja napsauta seuraavissa ruuduissa Seu- raava, kunnes asennuksen viimeinen osa on valmis. Napsauta Valmis.
  • Page 44 9. Modeemi löytyy nimellä ”Agere OCM Serial Modem” Ohjauspaneelin kohdasta Modeemi asennuksen valmistuttua.
  • Page 45 5. Puhelinverkkoyhteyden muodostaminen Seuraavaksi muodostetaan puhelinverkkoyhteys jotta voidaan soittaa Internet- palveluntarjoajalle. Tähän on eri tapoja. Tarkista Internet-palveluntarjoajaltasi saamista dokumenteista. 6. Modeemin vianhaku Aloita aina helpoimmista toimenpiteistä: • Onko puhelinpistoke pistorasiassa? • Onko kaapeli oikeassa kohdassa modeemissa (LINE)? • Toimiiko puhelin? Kuuluuko puhelimesta linjaääni? • Oletko ilmoittanut oikean käyttäjätunnuksen ja salasanan? (Käyttäjätunnus ei yleensä ole sama kuin nimesi tai sähköpostiosoitteesi) • Tuleeko sinun ehkä näppäillä ylimääräinen numero päästäksesi puhelin- vaihteen ohi? • Mikäli mikään muu toimenpide ei tuota tulosta, voit kokeilla paikan vaihta- mista: asenna modeemi toiseen sarjaporttiin. • Siirry laitehallintaan: Ohjauspaneeli/Järjestelmä/Laitteisto/Laitehallinta ja napsauta oikealla hiirinäppäimellä ”Modeemi”, valitse ”Ominaisuudet”, jossa on sivuja, joissa kerrotaan modeemin toiminnasta. • Joskus myös uudelleenkäynnistäminen saattaa saada ihmeitä aikaan!

  • Page 46: Declaration Of Conformity

    Declaration of Conformity Hereby, Clas Ohlson AB, declares that this modem, 38-1584 LP-430 is in compliance with the essential requirements and other relevant provisions of the following Directives R&TTE 1999/5/EEC LVD 73/23/EEC EMC 89/336/EEC Safety: EN 60950 EMC: EN 55022 EN 55024 Insjön, Sweden, August 2006...
  • Page 48 SVERIGE KUNDTJÄNST Tel: 0247/445 00Fax: 0247/445 09 E-post: kundtjanst@clasohlson.se INTERNET www.clasohlson.se BREV Clas Ohlson AB, 79 85 INSJÖN NORGE KUNDESENTER Tel: 2 21 40 00 Fax: 2 21 40 80 E-post: kundesenter@clasohlson.no INTERNETT www.clasohlson.no POST Clas Ohlson AS, Postboks 485 sentrum, 0105 OSLO SUOMI ASIAKASPALVELU Puh: 020 111 2222 Faksi: 020 111 2221 Sähköposti: info@clasohlson.fi INTERNET www.clasohlson.fi OSOITE Clas Ohlson Oy, Yrjönkatu 2 A, 00100 HELSINKI GREAT BRITAIN For consumer contact, please visit www.clasohlson.co.uk and click on customer service. INTERNET www.clasohlson.co.uk...
