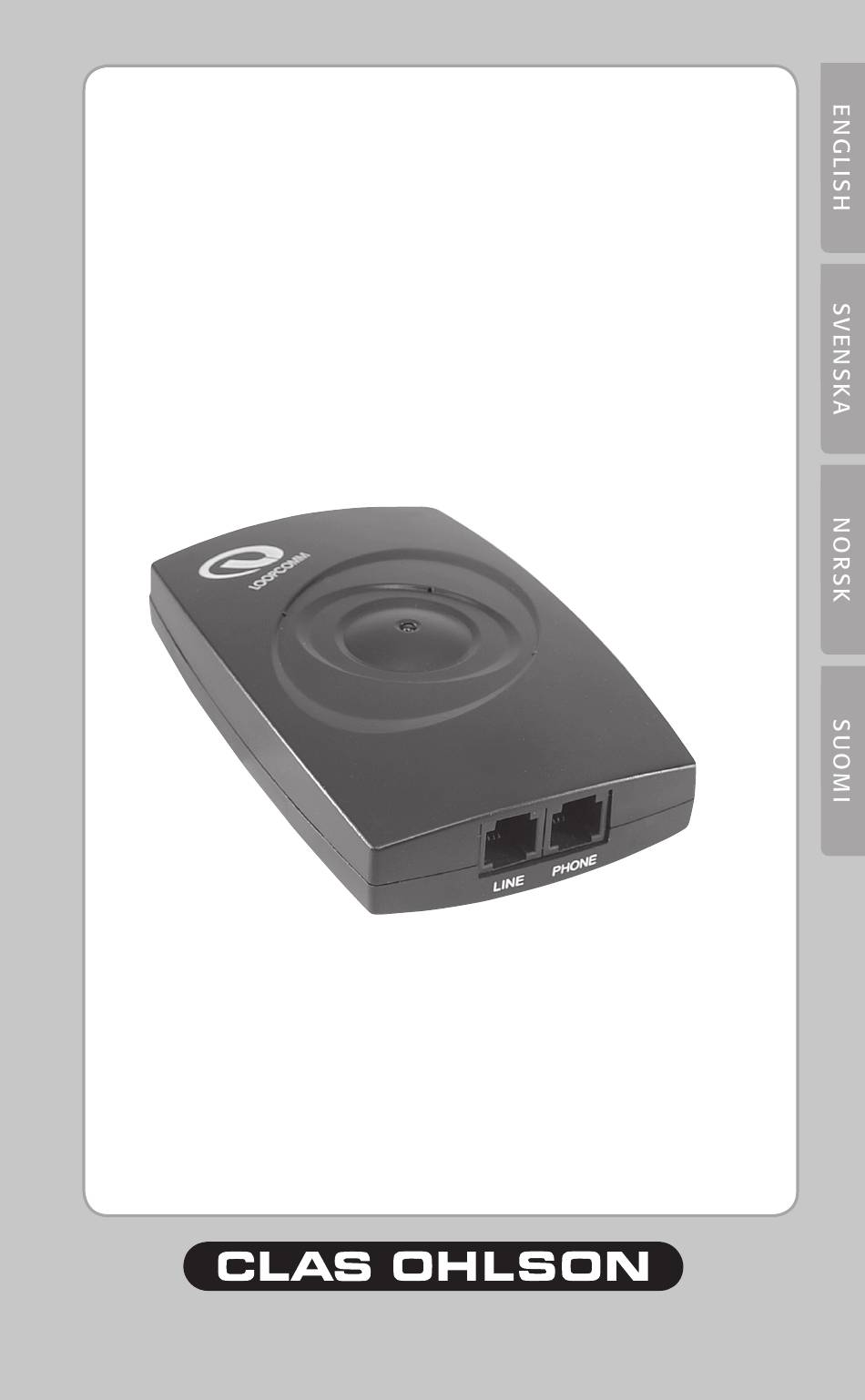

- Page 1 38-1585 USB Modem USB modem USB modem USB-modeemi Modell/Malli: LP-633 www.clasohlson.com...
-
Page 3: Installation
Please read the entire instruction manual before using and save it for future use. We apologise for any text or photo errors and any changes of technical data. If you have any questions concerning technical problems please contact our Customer Service Department (see address on reverse.) 1. - Page 4 4.1 Connection 1. Connect the enclosed USB-cable to USB-outlet at the back of the modem. 2. Connect the other end of the cable to a USB-port on the computer. . Connect a telephone cable with modular plug between a telephone jack and “LINE” on the modem .
- Page 5 5. Create remote connection The one step now remaining is to create is a remote connection to dial up to your Internet provider. This can be done in various ways. Consult the documents you have received from your Internet provider. 6.
-
Page 6: Förpackningen Innehåller
Läs igenom hela bruksanvisningen före användning och spar den sedan som referensmaterial. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor kan Du kontakta oss (Se adresserna på baksidan). 1. Beskrivning •... - Page 7 4.1 Anslutning 1. Anslut den bifogade USB-kabeln till USB-uttaget på baksidan av modemet. 2. Anslut kabelns andra ände till en USB-port på datorn. . Anslut en telekabel med modularkontakt (RJ11) mellan ett telefonjack och ”LINE” på modemet. . Anslut en telefon till ”PHONE” om du önskar använda både telefon och modem på...
- Page 8 2. Klicka på Nästa för att bekräfta den förvalda drivrutinen. . Klicka på Fortsätt ändå för att gå förbi varningarna om att Microsoft inte har godkänt drivrutinerna.
- Page 9 . Installationen fortsätter, vänta ... 5. Om du har installerat ”Servicepack 2” finns redan några drivrutiner. Klicka på Nej för att använda den nyaste filen.
- Page 10 6. Installationen är nu klar. Klicka på Slutför. 4.3 Exempel: Installation under Win 98SE 1. Anslut modemet till en USB-port. 2. Starta datorn när modemet är anslutet. . Sätt in cd-skivan med drivrutinerna i cd-läsaren. . Guiden ”Lägg till ny maskinvara” startas, klicka på Avbryt. 5.
- Page 11 6. Dubbelklicka på HXFSetup.exe. 7. Starta om datorn. 8. Installationen slutförs efter omstart. 9. Modemet kommer att visas som ”USB SoftV.92 Data Fax Modem with Soft CP” när det är installerat och klart.
- Page 12 5. Skapa fjärranslutning Nu återstår att skapa en fjärranslutning, för att kunna ringa upp din Internet-leverantör. Det kan göras på olika sätt, kontrollera i de dokument som du har fått från din Internet-leverantör. 6. Felsökning modem Börja alltid med den enklaste åtgärden: •...
-
Page 13: Forpakningen Inneholder
Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksiden). 1. - Page 14 4.1 Tilkobling 1. Koble den medfølgende USB-kabelen til USB-uttaket på baksiden av modemet. 2. Den andre enden av kabelen kobles til en av datamaskinens USB-porter. . Koble en telefonkabel med modularkontakt mellom et telefonuttak og ”LINE” på modemet. . Koble en telefon til ”PHONE” dersom du ønsker å bruke både telefon og modem på...
- Page 15 5. Opprett fjerntilkobling Nå gjenstår det å skape en fjerntilkobling, for å kunne ringe opp din Internett-leverantør. Det kan gjøres på ulike måter, kontroller i de dokumentene du har fått fra din Internett-leverandør. 6. Feilsøking modem Begynn alltid med det enkleste tiltaket: •...
-
Page 16: Pakkauksen Sisältö
Lue käyttöohje huolellisesti ennen käyttöä ja säilytä se vastaisuuden varalle. Teknisten ongelmien ilmetessä ota meihin yhteyttä (Tiedot takasivulla). Emme vastaa mahdollisista teksti- tai kuvavirheistä, emme myöskään teknisten tietojen muutoksista. 1. Kuvaus • USB-modeemi, V.92 lite, V.90 • Nopeus jopa 56 Kbps •... - Page 17 4.1 Liitäntä 1. Liitä mukana tuleva USB-kaapeli modeemin takapuolella olevaan USB-liitäntään. 2. Liitä kaapelin toinen pää tietokoneen vapaaseen USB-porttiin. . Liitä puhelinkaapeli, jossa modulaariliitin (RJ11) puhelinpistorasiaan ja modeemin ”LINE”-liitäntään. . Liitä puhelin kohtaan ”PHONE”, mikäli haluat käyttää sekä puhelinta että modeemia samalla puhelinpistokkeella. Nosta luuri ja tarkista, kuuluuko linjaääni! 5.
- Page 18 2. Vahvista esivalittu ajuri napsauttamalla Seuraava. . Napsauta Jatka asentamista ohittaaksesi varoitustekstit (ajurit eivät ole Microsoftin testaamia ja hyväksymiä).
- Page 19 . Asennus jatkuu, odota... 5. Mikäli olet asentanut ”Servicepack 2:n”, on koneella jo ajureita, napsauta Ei käyttääksesi uusinta tiedostoa.
- Page 20 6. Asennus on valmis. Napsauta Valmis. 4.3 Esimerkki: Asennus Windows 98SE-ympäristöön 1. Liitä modeemi USB-porttiin. 2. Käynnistä tietokone modeemin liittämisen jälkeen. . Aseta asennuslevy, jossa ajurit. . ”Lisää uusi laite” käynnistyy, napsauta Keskeytä. 5. Avaa asennuslevy ”Resurssienhallinnan” kautta ja kaksoisnapsauta X:\Driver\Win98SE (X vastaa järjestelmäsi CD-ROM-aseman kirjaintunnusta).
- Page 21 6. Kaksoisnapsauta HXFSetup.exe. 7. Käynnistä tietokone uudelleen. 8. Asennus on valmis, kun tietokone käynnistetään uudelleen. 9. Modeemi löytyy nimellä ”USB SoftV.92 Data Fax Modem with Soft CP” asennuksen valmistuttua.
- Page 22 5. Puhelinverkkoyhteyden muodostaminen Seuraavaksi muodostetaan puhelinverkkoyhteys jotta voidaan soittaa Internet-palveluntarjoajalle. Tähän on eri tapoja. Tarkista Internet-palveluntarjoajaltasi saamista dokumenteista. 6. Modeemin vianhaku Aloita aina helpoimmista toimenpiteistä: • Onko puhelinpistoke pistorasiassa? • Onko kaapeli oikeassa kohdassa modeemissa (LINE)? • Toimiiko puhelin? Kuuluuko puhelimesta linjaääni? •...
-
Page 23: Declaration Of Conformity
Declaration of Conformity Hereby, Clas Ohlson AB, declares that following product(s): USB Modem 38-1585 LP-633 is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC. Safety: EN 60950 EMC: EN 55022 EN 5502 Insjön, Sweden, November 2007... -
Page 24: Great Britain
SVERIGE KUNDTJÄNST Tel: 0247/445 00 Fax: 0247/445 09 E-post: kundtjanst@clasohlson.se INTErNET www.clasohlson.se BrEV Clas Ohlson AB, 793 85 INSJÖN NORGE KUNDESENTEr Tlf.: 23 21 40 00 Faks: 23 21 40 80 E-post: kundesenter@clasohlson.no INTErNETT www.clasohlson.no POST Clas Ohlson AS, Postboks 485 Sentrum,...
