- Page 1 Instruction Manual Restek ProFLOW 6000 Electronic Flowmeter Version 5.6 (Cat.# 22656) www.restek.com...
-
Page 2: Table Of Contents
8.8 Display unit serial number ......................12 Troubleshooting ...........................12 10.0 Product back label legend ........................13 11.0 Volumetric vs. mass flow measurements ..................14 12.0 Bubble flowmeters ..........................14 13.0 Product case specifications ......................14 14.0 Calibration and service ........................14 Declaration of Conformity ........................31 www.restek.com... -
Page 3: Introduction

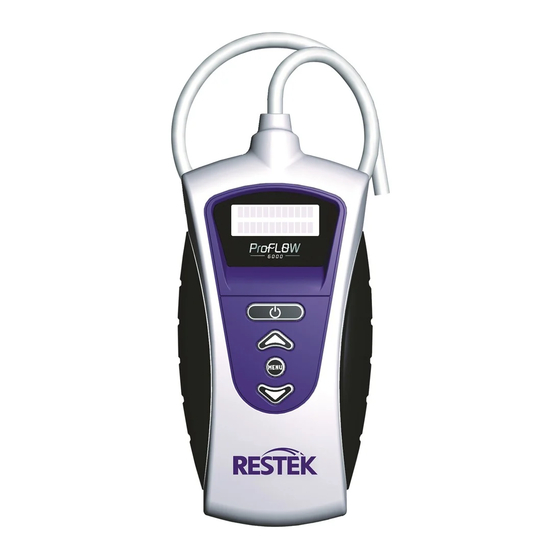

Electronic Flowmeter 1.0 Introduction Restek’s ProFLOW 6000 Flowmeter is specifically designed for use with gas chromatography (GC) systems. The probe is applied directly to the gas flow stream, and the measured flow rate is presented on the LCD screen. Units of flow are measured in mL/min. -
Page 4: Specifications
• Load the new batteries with their polarity (⊕ and ⊖) aligned correctly. Precautions for battery replacement: • Do not use rechargeable batteries. Figure 2: Extend the wire stand before opening battery door. – + – Figure 3 Insert the batteries as marked. www.restek.com... -
Page 5: Battery Power Consumption
(Power) button until the unit stops clicking. The unit is equipped with a timed auto shutoff option. (Default: 6 minutes.) è See Section 8.6: Adjust Auto Shutoff Duration Figure 4: Probe connected to a GC gas outlet. Figure 5: LED displays the measured flow value. www.restek.com... -
Page 6: Interpreting Results
Table III: Display resolution vs. flow range. Flow range Display resolution (mL/min) 0.50–9.99 0.01 10.0–99.9 100–500 Figure 7: Description of flow ranges. Flow Range Display reads Display reads Display reads “under range” flow values “over range” 0.50 mL/min 515 mL/min www.restek.com... -
Page 7: Data Collection On The Pc
Device Manager button. Expand the Ports (COM & LPT) entry. Make sure the VCP driver is installed and then connect a powered ProFLOW 6000 to the USB port. You will see the new COM port appear. Open your serial terminal. è See Section 8.2: USB Activation Figure 8: Screen capture of data collection. www.restek.com... - Page 8 Start: Overwrite or Start: Append buttons appropriately (Figure 9). *This software is not supplied or supported by Restek. User assumes all responsibility for the downloading and use of the program. Figure 9: Screen capture of data collection.
-
Page 9: Proflow 6000 Menu Structure
(arrow) keys to toggle between USB “on” and “off. ” To return to the main menu screen, press the (menu) button. To exit and return to measuring flow, press the (menu) button again. è See Section 7.0: Data Collection on the PC www.restek.com... -
Page 10: Adjust Lcd Image Backlight
(arrow) keys to select the Batteries menu: Press the (Menu) button again. The battery life is displayed. To return to the main menu screen, press the (Menu) button. To exit and return to measuring flow, press the (Menu) button again. www.restek.com... -
Page 11: Firmware Version Information
Use the (arrow) keys to select the auto shutoff setting. Values: 1–59 minutes or “constant on” (max.) To return to the main menu screen, press the (Menu) button. To exit and return to measuring flow, press the (Menu) button again. www.restek.com... -
Page 12: Display Calibration Date
*Contact returns@restek.com for return instructions for servicing a damaged unit. Additional charges may apply if the warranty has expired or the unit is damaged due to misuse. Call Restek Customer Service at 1-800-356-1688 or 1-814-353-1300, ext. 3 (or your Restek representative) if you have any questions about this product or any other Restek product. -
Page 13: Product Back Label Legend
During testing, neither internal nor external elements exceed 85 °C. Additional information: 32 °F ≤ Tamb ≤ 120 °F Operating range: 0 °C ≤ Tamb ≤ 48 °C Not intended for outdoor use or wet locations. 2010 Year of product design release. www.restek.com... -
Page 14: Volumetric Vs. Mass Flow Measurements
If you employ bubble flowmeters in your laboratory, you may find that they give slightly different flow rate values than the Restek ProFLOW 6000. This error is due to technology limitations inherent in the bubble flow- meter device, error from variances in air humidity within the bubble chamber, and its direct contribution to the measured flow rate. - Page 15 Restek’s ProFLOW 6000 Elektronischer Flowmeter (Art.-Nr. 22656) Inhaltverzeichnis Einleitung ..............................16 Spezifikationen .............................17 Die Batterien einbauen ........................17 Stromverbrauch ............................18 4.1 Batterie Lebenserwartung ......................18 4.2 Batterieladungsindikator ......................18 Benutzungsanleitung .........................18 Interpretation der Ergebnisse ......................19 6.1 Flussbereichsanzeige ........................19 Datensammlung mit dem PC ......................20 ProFLOW 6000 Menüstruktur ......................22 8.1 Gerät Ein/Ausschalten.......................22...
-
Page 16: Einleitung
1.0 Einleitung Restek’s ProFLOW 6000 Flow Meter wurde speziell für die Benutzung in Gaschromatographie (GC) Systemen entwickelt. Die Prüfspitze wird direct an den Gasfluss gehalten und die gemessene Flussrate wird auf einem LCD Bildschirm angezeigt. Der Fluss wird in mL/min gemessen. -
Page 17: Spezifikationen
• Die neuen Batterien unter Beachtung der Polarität (⊕ und ⊖) einbauen. Vorsicht beim Auswechseln der Batterien: • Keine aufladbaren Akkus benutzen. Abbildung 2: Klappen Sie den Drahtstehbügel voll auf bevor Sie die Batterienklappe öffnen. – + – Abbildung 3: Bauen Sie die Batterien wie angezeigt ein. www.restek.com... -
Page 18: Stromverbrauch
Zum Ausschalten drücken sie die Einschalttaste bis das Klicken aufhört. Das Gerät ist mit einer Selbstausschaltautomatikoption ausgerüstet. (Standardeinstellung: 6 Minuten.) è Sektion 8.6: Einstellen der Selbstausschaltdauer Abbildung 4: Prüfspitze an einen GC Gas Outlet Abbildung 5: LED zeigt den gemessenen Flusswert an. angebracht www.restek.com... -
Page 19: Interpretation Der Ergebnisse
Flussbereiche. Tabelle III: Anzeigenauflösung gegen Flussbereich. Flussbereich Anzeigenauflösung (mL/min) 0.50–9.99 0.01 10.0–99.9 100–500 Abbildung 7: Beschreibung der Flussbereiche. Flussbereich Anzeige Anzeige zeigt Anzeige zeigt zeigt “under (+) flow values an “over range” an range” an 0.50 mL/min. 515 mL/min. www.restek.com... -
Page 20: Datensammlung Mit Dem Pc
Eingabe. Stellen Sie sicher dass der VCP Driver installiert ist, und dann verbinden Sie einen eingeschaltenen ProFLOW 6000 mit dem USB Port. Ein neuer COM Port wird erscheinen. Öffnen Sie Ihren Serial Terminal. è Sektion 8.2: USB Aktivierung Abbildung 8: Schirmbild der Datensammlung. www.restek.com... - Page 21 Namen und Position der Datei die sie speichern wollen ein und klicken Sie entweder „Start: Over- write“ oder „Start: Append“ (Abbildung 9). *Diese Software wird nicht von Restek zur Verfügung gestellt oder unterstützt. Der Benutzer übernimmt die volle Verantwortung für das Herunterladen und die Benutzung des Programms.
-
Page 22: Proflow 6000 Menüstruktur
(Pfeiltasten um zwischen USB “on” und “off” hin- und herzuschalten. Um wieder auf das Hauptmenü zurückzukommen drücken Sie die “menu” Taste: Um zur Flussmessung zurückzukehren drücken Sie die “menu” Taste noch einmal. è Sehen Sie auch unter Sektion 7.0: Datensammlung auf dem PC nach www.restek.com... -
Page 23: Die Lcd Hintergrundbeleuchtung Einstellen
Pfeiltasten um das Batterienmenü zu erreichen: Drücken Sie wieder die “menu” Taste: Die verbleibende Ladung der Batterie wird angezeigt: Um wieder auf das Hauptmenü zurückzukommen drücken Sie die “menu” Taste: Um zur Flussmessung zurückzukehren drücken Sie die “menu” Taste noch einmal. www.restek.com... -
Page 24: Firmware Version Information
Pfeiltasten um Werte für die Selbstausschaltdauer einzugeben. Werte: 1 Minute bis 59 Minuten, oder “constant on” [ständig an] (max) Um wieder auf das Hauptmenü zurückzukommen drücken Sie die “menu” Taste: Um zur Flussmessung zurückzukehren drücken Sie die “menu” Taste noch einmal. www.restek.com... -
Page 25: Kalibrier Datum Anzeigen
Garantie abgelaufen ist oder das Gerät durch Missbrauch beschädigt wurde. Rufen Sie den Restek Customer Service unter 1-800-356-1688 oder 1-814-353-1300, ext. 3 (oder Ihren Restek Händler) an wenn Sie über dieses Produkt oder jedes andere Restek Produkt haben... -
Page 26: Aufkleber Auf Der Rückseite
Benutzung ist als Flussmessung von Spurenmengen von brennbaren oder explosiven Gasen in einer nicht-brennbaren Umgebung bezeichnet. Während des Tests überschreiten weder externe noch interne Elemente 85 °C. Zusätzliche Information: 0 °C ≤ Tamb ≤ 48 °C Arbeitsbereich Nicht für draußen oder feuchte Umgebungen geeignet 2010 Jahr indem das Produktdesign freigegeben wurde. www.restek.com... -
Page 27: Volumetrische Gegen Masse Flussmessungen
Silikontasten 14.0 Kalibrierung und Service Der Restek ProFLOW 6000 wird vor Lieferung in der Fabrik kalibriert und hat eine Garantie von einem Jahr (ohne Neukalibrierung) vom Verkaufsdatum. Alle Geräte sind mit einem Standard kalibriert der auf NIST zurückgeführt werden kann. - Page 28 www.restek.com...
- Page 29 www.restek.com...
- Page 30 www.restek.com...
-
Page 31: Declaration Of Conformity
ENG1010-1:2001 EN60079-0:2006 EN60079-15:2005 Declarer’s Name: Restek Corporation Declarer’s Address: 110 Benner Circle Bellefonte, PA 16823 Type of Equipment: ProFLOW 6000 Series Flow Meter Catalog number(s) 22656 Person responsible for making this Declaration: Gerald Johnston Position Title: Product Development Engineer Date:... - Page 32 Restek patents and trademarks are the property of Restek Corporation. (See www.restek.com/Patents-Trademarks for full list.) Other trademarks in Restek literature or on its website are the property of their respective owners. Restek registered trademarks are registered in the U.S. and may also be registered in other countries.
