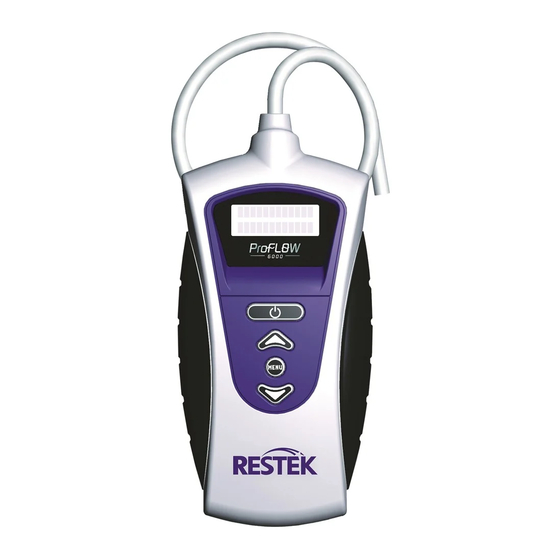

- Page 1 Restek’s ProFLOW 6000 Electronic Flowmeter User Manual Version 5.6 for cat.# 22656 www.restek.com...
-
Page 2: Table Of Contents
13.0 Product case specifications ................. 16 14.0 Calibration and service ..................16 Declaration of Conformity ................... 33 No part of this manual may be reproduced in any form or by any means without the prior agreement or permission by Restek Corporation. -
Page 3: Introduction

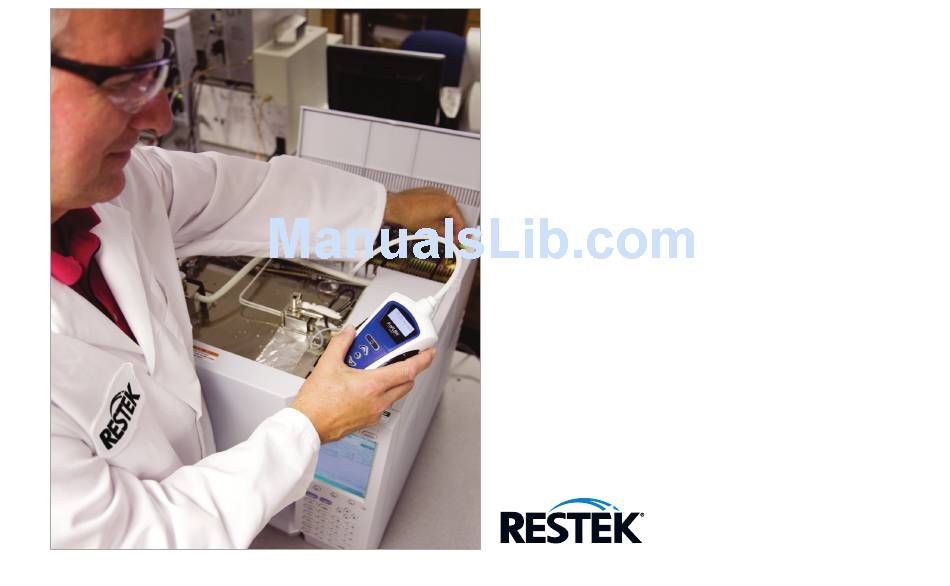

1.0 Introduction Restek’s ProFLOW 6000 Flowmeter is specifically designed for use with gas chromatography (GC) systems. The probe is applied directly to the gas flow stream and the measured flow rate is presented on the LCD screen. Units of flow are measured in mL/min. -
Page 4: Installing The Batteries
Do not store this manual or any other items on top 4.2 Battery charge indicator of the ProFLOW 6000 or the unit may turn on when the storage case The unit includes a battery charge indicator. Replace batteries as lid is closed. -
Page 5: Operating Instructions
To power down the unit, press and hold the (Power) button until the unit stops clicking. The unit is equipped with a timed auto shutoff option. (Default: 6 minutes.) è See Section 8.6: Adjust Auto Shutoff Duration - 5 - www.restek.com... -
Page 6: Interpreting Results
Description of flow ranges. Flow range Display resolution (mL/min) 0.50 – 9.99 0.01 Flow Range 10.0 – 99.9 100 – 500 Display reads Display reads Display reads “under range” flow values “over range” 0.50 mL/min 515 mL/min www.restek.com - 6 -... -
Page 7: Data Collection On The Pc
WARNING: ONLY connect USB cable to USB port while unit is OFF. The ProFLOW 6000 provides you with a data stream of real-time flow values via the USB port (Figure 1, p. 3). In order to use this feature, you must first install the appropriate FTDI Virtual Com Port (VCP) Driver available at: http://www.ftdichip.com/Drivers/VCP.htm... - Page 8 Start: Overwrite or Start: Append buttons appropriately (Figure 9). *This software is not supplied or supported by Restek. User assumes all responsibility for the downloading and use of the program.
-
Page 9: Proflow 6000 Menu Structure
8.0 ProFLOW 6000 menu structure 8.1 Unit power up/power down Press the (Power) button: The LCD screen will display Followed by Followed by measured the device intro screen: calibrated date: flow data: 01/10/2012 To power off, press and hold the (Power) button. -
Page 10: Usb Activation
To return to the main menu screen, press the (Menu) button. To exit and return to measuring flow, press the (menu) button again. To exit and return to measuring flow, press the (Menu) button again. è See Section 7.0: Data Collection on the PC www.restek.com - 10 -... -
Page 11: Show Battery Charge Indicator
To return to the main menu screen, press the (Menu) button. button. To exit and return to measuring flow, press the (Menu) To exit and return to measuring flow, press the (Menu) button again. button again. www.restek.com - 11 -... -
Page 12: Adjust Auto Shutoff Duration
To return to the main menu screen, press the (Menu) button. To exit and return to measuring flow, press the (Menu) button again. To exit and return to measuring flow, press the (Menu) button again. www.restek.com - 12 -... -
Page 13: The Proflow 6000
*Contact Restek or your Restek representative for return instructions for servicing a damaged unit. Additional charges may apply if the warranty has expired or the unit is damaged due to misuse. Call Restek Customer Service at 1-800-356-1688 or 1-814-353-1300, ext. 3 (or your Restek representative) if you have any questions about this product or any other Restek product. -
Page 14: Product Back Label Legend
During testing, neither internal nor external elements exceed 85 °C. Additional information: Operating range: 32 °F ≤ Tamb ≤ 120 °F 0 °C ≤ Tamb ≤ 48 °C Not intended for outdoor use or wet locations. 2010 Year of product design release. www.restek.com - 14 -... -
Page 15: Volumetric Vs. Mass Flow Measurements
If you employ bubble flowmeters in your laboratory, you may find that they give slightly different flow rate values than the Restek ProFLOW 6000. This error is due to technology limitations inherent in the bubble flowmeter device, error from variances in air humidity within the bubble chamber, and its direct contribution to the measured flow rate. -
Page 16: Product Case Specifications
Contact Restek Customer Service at 1-800-356-1688, 1-814-353-1300, ext. 3, or csreps@restek.com (or contact your Restek representative) if you have any questions about this product or any other Restek product. Please have the serial number available when calling Restek with any concerns you may have. - Page 17 Restek’s ProFLOW 6000 Elektronischer Flowmeter Bedienungsanleitung Version 5.6 für Katalog #22656 www.restek.com...
- Page 18 13.0 Produkt Gehäuse Spezifikationen ................31 14.0 Kalibrierung und Service ................... 31 Konformitätserklärung ..................33 Kein Teil dieser Anleitung darf in jeglicher Form ohne vorherige Genehmigung von Restek Corporation vervielfältigt werden. Gedruckt in den USA, Restek Corporation, 110 Benner Circle, Bellefonte, PA 16823...
-
Page 19: Einleitung
1.0 Einleitung Restek’s ProFLOW 6000 Flow Meter wurde speziell für die Benutzung in Gaschromatographie (GC) Systemen entwickelt. Die Prüfspitze wird direct an den Gasfluss gehalten und die gemessene Flussrate wird auf einem LCD Bildschirm angezeigt. Der Fluss wird in mL/min gemessen. -
Page 20: Die Batterien Einbauen
Originalbox auf. Bitte legen Sie diese Anleitung oder andere Dieses Gerät ist mit einem Batterieladungsindikator ausgerüstet. Gegenstände nicht auf den ProFLOW 6000 da das Gerät sonst ein- schalten kann wenn der Deckel des Aufbewahrungskoffers geschlos- Wechseln Sie die Batterie wenn angedeutet aus sen wird. -
Page 21: Benutzungsanleitung
Sekunden bis sich das Gerät mit der Gasleitung ausgeglichen hat. Abbildung 5: LED zeigt den gemessenen Flusswert an. Zum Ausschalten drücken sie die Einschalttaste bis das Klicken aufhört. Das Gerät ist mit einer Selbstausschaltautomatikoption ausgerüstet. (Standardeinstellung: 6 Minuten.) è Sektion 8.6: Einstellen der Selbstausschaltdauer - 21 - www.restek.com... -
Page 22: Interpretation Der Ergebnisse
Beschreibung der Flussbereiche. Flussbereich Anzeigenauflösung (mL/min) 0.50 – 9.99 0.01 Flussbereich 10.0 – 99.9 100 – 500 Anzeige Anzeige zeigt Anzeige zeigt zeigt “under (+) flow values an “over range” an range” an 0.50 mL/min. 515 mL/min. www.restek.com - 22 -... -
Page 23: Datensammlung Mit Dem Pc
überschreiten. Das Gerät könnte eine erneute Kalibrierung benötigen wenn es extremen Flussraten ausgesetzt wurde. Der ProFLOW 6000 bietet Ihnen einen Datenstrom von Real Time Flusswerten über den USB Port (Abbildung 1, Seite 3). Um dieses Feature zu benutzen müssen Sie zuerst den entsprechenden FTDI Virtual Com Port (VCP) Driver installieren. - Page 24 Position der Datei die sie speichern wollen ein und klicken Sie ent- weder „Start: Overwrite“ oder „Start: Append“ (Abbildung 9). *Diese Software wird nicht von Restek zur Verfügung gestellt oder unterstützt. Der Benutzer übernimmt die volle Verantwortung für das Herunterladen und die Benutzung des Programms.
-
Page 25: Proflow 6000 Menüstruktur
8.0 ProFLOW 6000 Menüstruktur 8.1 Gerät Ein/Ausschalten Drücken Sie die Ein/Ausschaltetaste: Danach die LCD Bildschirm zeigt die Danach das gemessenen Flußdaten: das Intro-Bild an: Kalibrier Datum: 01/10/2012 Zum Ausschalten die Ein/Ausschaltetaste für mehrere Sekunden drücken: Andere Mitteilungen die beim Einschalten auftauchen k Wenn das Gerät an einen Strömungsfluss... -
Page 26: Usb Aktivierung
Um wieder auf das Hauptmenü zurückzukommen drücken Sie “menu” Taste: Um zur Flussmessung zurückzukehren drücken Sie die “menu” Taste noch einmal. Um zur Flussmessung zurückzukehren drücken Sie die “menu” Taste noch einmal. è Sehen Sie auch unter Sektion 7.0: Datensammlung auf dem PC nach www.restek.com - 26 -... -
Page 27: Den Batterieladungsindikator Anzeigen
Um wieder auf das Hauptmenü zurückzukommen drücken Sie Um wieder auf das Hauptmenü zurückzukommen drücken Sie “menu” Taste: “menu” Taste: Um zur Flussmessung zurückzukehren drücken Sie die Um zur Flussmessung zurückzukehren drücken Sie die “menu” Taste noch einmal. “menu” Taste noch einmal. www.restek.com - 27 -... -
Page 28: Die Selbstausschaltdauer Einstellen
“constant on” [ständig an] (max) Um wieder den Fluß zu messen drücken Sie nochmals die Um wieder auf das Hauptmenü zurückzukommen drücken Sie (menu) Taste. “menu” Taste: Um zur Flussmessung zurückzukehren drücken Sie die “menu” Taste noch einmal. www.restek.com - 28 -... -
Page 29: Der Proflow 6000
*Kontaktieren Sie Restek oder Ihren Restek Händler für Anweisungen zum Service von beschädigten Geräten. Es kann zusätzliche Gebühren geben falls die Garantie abgelaufen ist oder das Gerät durch Missbrauch beschädigt wurde. Rufen Sie den Restek Customer Service unter 1-800-356-1688 oder 1-814-353-1300, ext. 3 (oder Ihren Restek Händler) an wenn Sie über dieses Produkt oder jedes andere Restek Produkt haben www.restek.com... -
Page 30: Aufkleber Auf Der Rückseite
Spurenmengen von brennbaren oder explosiven Gasen in einer nicht-brennbaren Umgebung bezeichnet. Während des Tests überschreiten weder externe noch interne Elemente 85 °C. Zusätzliche Information: Arbeitsbereich 0 °C ≤ Tamb ≤ 48 °C Nicht für draußen oder feuchte Umgebungen geeignet 2010 Jahr indem das Produktdesign freigegeben wurde. www.restek.com - 30 -... -
Page 31: Volumetrische Gegen Masse Flussmessungen
12.0 Messungen mit einem Bläschen Flowmeter Wenn Sie in Ihrem Labor einen Bläschen Flowmeter benutzen werden Sie feststellen dass dieser andere Flussraten als der Restek ProFLOW 6000 angibt. Dieser Fehler beruht auf den Beschränkungen die der Bläschen Flowmeter Technologie eigen sind; Fehler durch Variationen in der Luftfeuchtigkeit und der direkte Einfluss auf die gemessene Flussrate. - Page 32 Notes: www.restek.com - 32 -...
- Page 34 Notes: www.restek.com - 34 -...
- Page 35 Notes: www.restek.com - 35 -...
- Page 36 Restek® patents and trademarks are the property of Restek Corporation. (See www.restek.com/Patents-Trademarks for full list.) Other trademarks in Restek® literature or on its website are the property of their respective owners. Restek® registered trademarks are registered in the U.S. and may also be registered in other countries.
