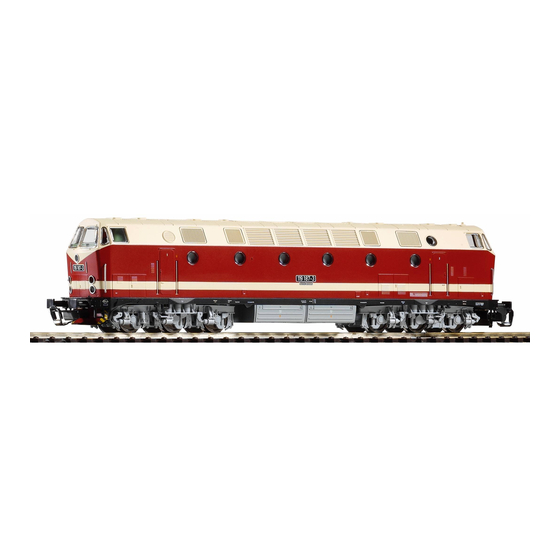

PIKO BR 119 TT Instructions For Use

:
PIKO Art.-Nr.
#56301 Lok-Öl (50 ml)
#56300 Lok-Öler mit Feindosierung
:
PIKO Art.-Nr.
Oel
#56301 Loco-Oil
#56300 Precision engine oiler w fine dosage
PIKO kat.čís. 56301 – mazací olej
PIKO kat.čís. 56300 – mazací olej s jemným dávkováním
Ölen Sie bei häufigem Fahrbetrieb die Achslager mit einem Tropfen If used frequently, oil the wheelsets with a drop of non-resinous, acid-free
sewing machine oil! In order to achieve the best possible running and
harz- und säurefreiem Nähmaschinenöl!
traction properties, it is advisable to run the locomotive in for 25 minutes
Wir empfehlen, die Lok ca. 25 min je Fahrtrichtung ohne Belastung einlau-
forwards and 25 minutes in reverse without load. Clean rails are essential
fen zu lassen, damit das Modell einen optimalen Rundlauf und eine gute
for good performance.
Zugkraft erhält. Bitte beachten Sie, daß der einwandfreie Lauf des Modells
nur auf sauberen Schienen gewährleistet ist.
Dieser PIKO SmartDecoder 4.1 Sound PluX22 ist ein kompakter, sehr leistungsfähiger Multiprotokoll-
Sounddecoder der neuesten Generation mit 12 Bit Sounds und hoher Samplefrequenz, einer
Ausgangsleistung von 2,5 Watt sowie einer deutlich vergrößerten Speichertiefe. Der Sounddecoder
sorgt für ein rauschfreies Sounderlebnis auf höchstem Niveau. Er kann in DCC-, Selectrix®- und
Motorola®- Digitalsystemen verwendet werden und fährt ebenfalls im Analogmodus mit Gleich- oder
Wechselspannung. Der Sounddecoder ist RailCom® sowie RailCom Plus® fähig. Der innovative PIKO
SmartDecoder 4.1 Sound mit vielen Bremsstreckenfunktionen erkennt hierbei selbständig die jeweilige
Betriebsart und besitzt vielfältigste Einstellungsmöglichkeiten bei den Zusatzfunktionen.
Zuordnung der Funktionstasten / Function assignments:
F0 Licht F10 Shift-Modus / lange Aufrüstphase F20 Kurvenquietschen ein/aus
F1 Motor #1 F11 Führerstandstür auf/zu F21 Zugbeleuchtung: Lok zieht
F2 Motor #2 F12 Maschinenraumtür auf/zu F22 Zugbeleuchtung: Lok schiebt
F3 Horn tief F13 Führerstandsfenster auf/zu F23 Lautstärkeregelung
F4 Horn hoch F14 Kühlwasserumwälzpumpe F24 Ton aus
F5 Bahnhofsdurchsage F15 Funk #1
F6 Kuppeln ab-/ankuppeln F16 Funk #2
F7 Rangiergang F17 Sanden
F8 Handbremse F18 Ölpumpe
F9 Schaffnerpfiff F19 Schienenstöße ein/aus
Konfigurations-CVs / Configurations-CVs
CV Beschreibung Bereich
DCC: 1 - 127
1 Adresse der Lok
Motorola: 1 - 80
Anfahrspannung
2 0 -255
3 Beschleunigungszeit (Wert multipliziert mit 0.25 = Zeit vom Stop bis Maximalgeschwindigkeit) 0-255
4 Bremszeit (Wert multipliziert mit 0.25 = Zeit von Maximalgeschwindigkeit bis Stop) 0-255
5 Maximale Geschwindigkeit (muss größer als CV 2 sein) 0-255
8 Herstellerkennung Decoderreset, Werte wie in CV 59 verschieden
Lange Lokadresse
17 192 - 9999
17 = Höherwertiges Byte
18
18 = Niederwertiges Byte
Verbundadresse (Zusätzliche Adresse zum Fahren im Verbund
19 0-255
(Mehrfachtraktionsbetrieb).
Konfigurationsregister
0 = Normales Fahrtrichtungsverhalten 0
Umgekehrtes Fahrtrichtungsverhalten 1
1 = 14 Fahrstufen DCC 0
28 oder 128 Fahrstufen DCC 2
2 = Analogbetrieb auschalten 0
29 Analogbetrieb erlauben 4
3 = RailCom ® ist ausgeschaltet 0
RailCom erlauben 8
®
4 = Motorkennlinie durch CV2, 5, 6 0 0
Motorkennlinie durch CV67 - 94 16
5 = Kurze Adressen (CV1) DCC-Betrieb 0
Lange Adressen (CV17+18) DCC-Betrieb 32
Erweiterte Konfiguration #1 0-255
0 = Lastregelung Aktiv 1
Lastregelung Aus 0
1 = DC Motor PWM Frequenz
20 kHz Taktfrequenz eingeschaltet 0
49
40 kHz Taktfrequenz eingeschaltet 2
4 = Automatische Fahrstufenerkennung
Fahrstufenerkennung DCC Format aus 0
Fahrstufenerkennung DCC Format ein 16
63 Geräuschlautstärke «Master» 0 = niedrigste Lautstärke, 192 = höchste Lautstärke
D GB
Hinweis: Please note:
Sicherheitshinweise in weiteren Sprachen Safety instructions in other languages,
finden Sie unter: www.piko-shop.de please see: www.piko-shop.de
IT E
Nota: Aviso:
Le istruzioni di sicurezza in altre lingue Las instrucciones de seguridad en otros
sono disponibili su: www.piko-shop.de idiomas se pueden encontrar en:
www.piko-shop.de
RU CN
Hамек:
提示：
Инструкции по безопасности на
如需其他语言的安全须知请访问:
других языках можно найти на:
www.piko-shop.de
www.piko-shop.de
PIKO Spielwaren GmbH • Lutherstraße 30 • 96515 Sonneberg • GERMANY
Tel. +49 (3675) 8972 - 55 (dienstags und donnerstags von 16 - 18 Uhr)
Haftreifenwechsel
Change the traction tires
Remplacer les bandages d'adherence
Výměna bandáží
Při častém provozu mazejte ložiska náprav kapkou oleje na šicí stroje
neosahující kyseliny a pryskyřice. Doporučujeme záběh klidnou jízdou cca
25 minut bez zátěže, aby měl model optimální jízdní vlastnosti. Nezapo-
meňte, že bezporuchová jízda modelu je zajištěna jen na čistých kolejích.
The PIKO SmartDecoder 4.1 Sound PluX22 is a powerful and compact multiprotocol decoder
that can be used with standard DCC, Selectrix®, and Motorola® digital systems as well as in DC
or AC analog mode. The sound decoder is RailCom® and RailCom Plus® capable as well as
mfx®-capable for AC models that are factory-equipped with PIKO SmartDecoder 4.1 Sound. The
innovative PIKO SmartDecoder 4.1 Sound automatically recognizes the layout operating mode and
has a wide range of program options for its additional functions.
F0 Light F10 Shift-Mode / long upgrade phase
F1 Motor #1 F11 Open/close door
F2 Motor #2 F12 Machine room door open/close
F3 Horn deep F13 Open/close window
F4 Horn high F14 Cooling water circulating pump
F5 Station announcement F15 Radio #1
F6 Couplung / Uncoupling F16 Radio #2
F7 Shuntingmode F17 Sanding valve
F8 Handbrake release / set brake F18 Oil pump
F9 Conductors signal F19 Rail clank sound on/off
Wert CV Description
3 1 Locomotive address
Start voltage
1 2
15 3 Acceleration (This value multiplied by 0.25 is the time from stop to maximum speed.)
15 4 Deceleration (This value multiplied by 0.25 is the time from maximum speed to stop.)
32 5 Maximum speed (must over of CV 2)
10 8 Herstellerkennung Decoderreset, Werte wie in CV 59
Extended locomotive address
17
192 17 = contains byte with higher value
18
18 = contains byte with lower value
Consist Address (for consist operation. 1 – 127 consist address active, normal direction
0 19
129 – 255 consist address active reverse direction).
Configuration register
30
0 = Normal direction of travel
Reversed direction of travel
1 = 14 speed steps DCC
28 or 128 speed steps DCC
2 = Disable analog operation
29 Ensable analog operation
3 = Disable RailCom ®
Ensable RailCom
®
4 = Speed curve through CV2, 5, 6
Speed curve through CV67 - 94
5 = Short addresses (CV1) in DCC mode
Long addresses (CV17 + 18) in DCC mode
Extended Configuration #1
19
0 = Enable Load control (Back-EMF)
Disable Load control (Back-EMF)
1 = DC Motor PWM frequency
20 kHz motor pulse frequency
49
40 kHz motor pulse frequency
4 = Automatic DCC speed step detection
Disable DCC speed step detection
Ensable DCC speed step detection
63 Sound volume 0 = low, 192 = max. volume
192
F NL
Conseil: Attentie:
Des consignes de sécurité dans d'autres Veiligheidsinstructies in andere talen
langues peuvent être trouvées sur: zijn te vinden op: www.piko-shop.de
www.piko-shop.de
PL
Uwaga:
Wskazówki bezpieczeństwa w innych
językach są dostępne pod adresem:
www.piko-shop.de
CZ
Upozornění:
Bezpečnostní pokyny v jiných jazycích
naleznete na adrese: www.piko-shop.de
BEDIENUNGSANLEITUNG DIESELLOK BR 119_TT
Instructions for use: diesel Locomotive
Manuel d'utilisation pour locomotive diesel
Návod k použití diesel BR 119 TT
Wichtige Informationen sind in der Verpackung und in der Anleitung enthalten.
Bitte bewahren Sie diese auf.
F20 Curve squeal sound on/off
F21 Train lighting: loco pulling
F22 Train lighting: loco pushing
F23 Volume controle
F24 Mute
Range Value
DCC: 1 - 127
3
Motorola: 1 - 80
0 -255 1
0-255 15
0-255 15
0-255 32
verschieden 10
192 - 9999
192
0-255 0

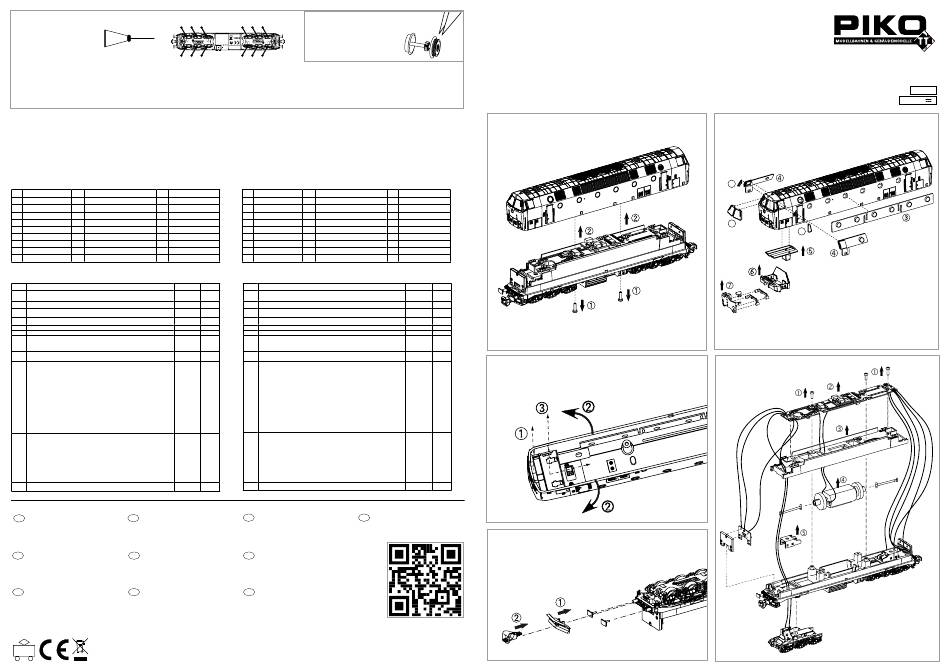

Führerstand - Demontage:
30
0 Drivers cab - disassembly /
1
Cabine de conduite - démontage /
0 demontáž stanoviště strojvedoucího
2
0
4
0
8
0
16
0
32
0-255 19
1
0
0
2
0
16
192
47345-90-7011_Vh
1
2
Gehäuse leicht spreizen /
Extend the body /
Boîtiers écartent /
skříň lehce roztáhněte
PluX22
0-12 V
# 47345 Gleichstrom
1
