Summary of Contents for BOERPLAY Swing Galileo V

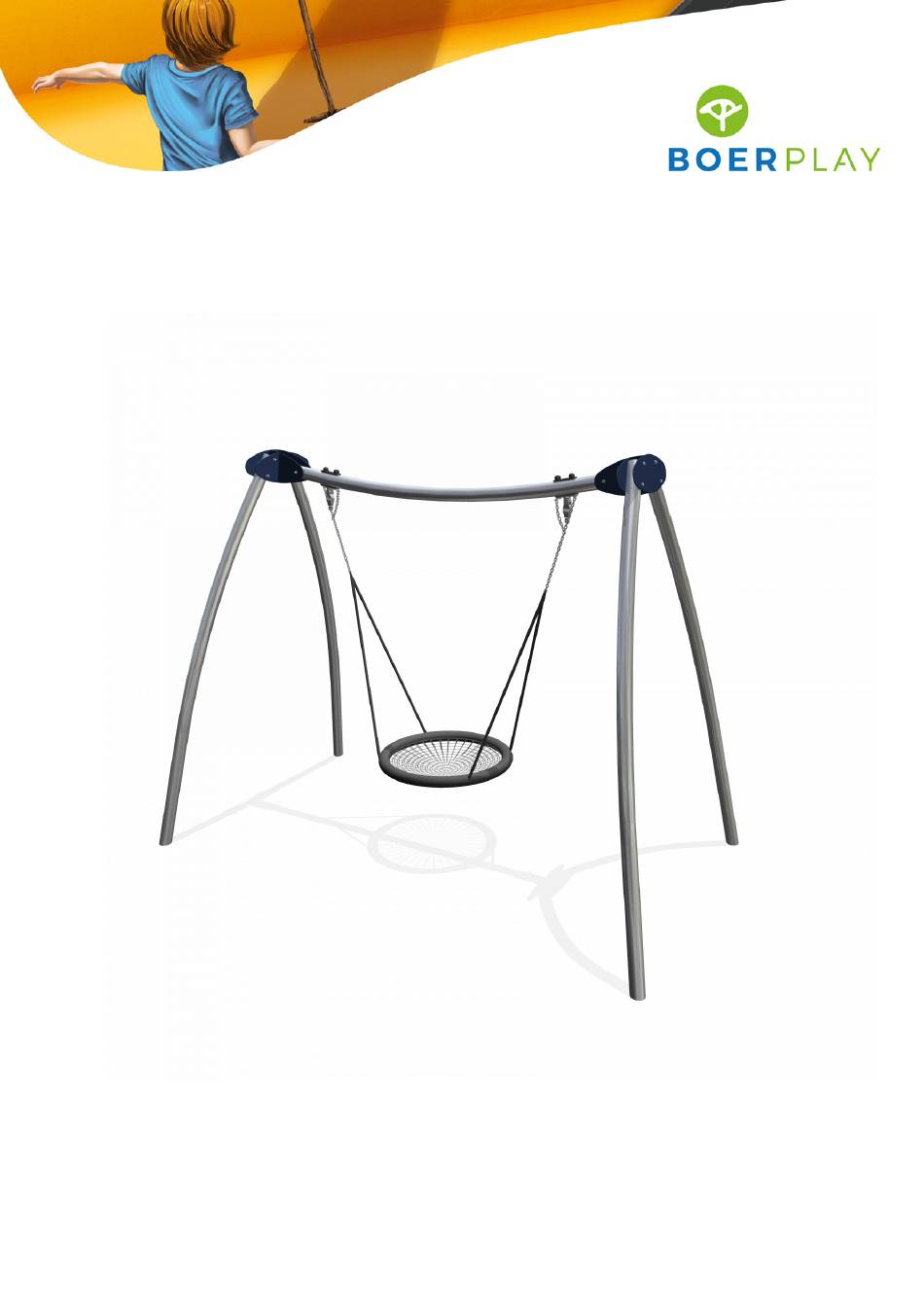

- Page 1 Swing Galileo V SOLE030.121...
- Page 2 3,83 m 2,84 m 2,50 m 0,00 m Benaming TOE SOL 030 121 B Schommel Title Tekening Opmerking Galileo V Drawing Comment Datum Hoofdafmetingen Main dimensions 19-12-2014 Date...
- Page 3 2,25 m 4,87 m 6,87 m Obstakelvrij EN-1176 Obstacle free EN-1176 Opvangzone Impact area Obstakelvrij WAS Obstacle free WAS Benaming TOE SOL 030 121 B Schommel Title Tekening Opmerking Galileo V Drawing Comment Datum Obstakelvrije zone Obstacle free zone 19-12-2014 Date...
- Page 4 0,39 m 1,43 m 3,99 m 1,44 m Benaming TOE SOL 030 121 B Schommel Title Tekening Opmerking Galileo V Drawing Comment Datum Bodemplan Groundplan 19-12-2014 Date...
- Page 5 Geleverde modules: Supplied modules: Zie tabel See table Montageinstructie: Assembly instruction: - De hoofdmaten geven de maten van de staanders en vloeren aan - The main dimensions indicate the dimensions of the posts and floors - De detailtekeningen geven specifiek de maten van de verbindingen aan - The detailed dimensions show the specific dimensions of the connections - The modules which contain tubes are dimensioned at the top of the flanges - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat...
- Page 6 SOLE030.121 Swing Galileo V LOGBOOK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type indication Pioneer Play Product code SOLE030.121 Name of equipment Swoeng Galileo V Maximum height of fall...
-
Page 7: Maintenance
LOGBOOK Inspection and maintenance intervals months Inspection Maintenance between inspections Verify equipment's stability, junctions and missing parts. Add missing parts, secure joints, apply missing fixing Inspect bolts, screws and nuts for absence, jams, corrosion agent and replace corroded parts. and wear. Replace worn parts and/or remove non-functioning Check suspension for wear. - Page 9 Hoek ketting > 60° (ketting niet strak) Opening altijd < 157x89 mm Type Progr. Volgnr Bew. Rev. Benaming Opmerking Borgmoer M10 - RVS A2-70 M10 x 130 - RVS A2-70 Zeskantbout SLUITRING D-Sluiting 5 mm, RVS A2-70 RVS A2-70 Scharnier dubbel NORMAAL Vogelnest Ø1,0 m balk 2,5 m...
- Page 10 Na montage op 64 cm van de grond, op alle staanders een grondmarkering aanbrengen. Type Progr. Bew. Rev. Benaming Volgnr. Opmerking DOPMOER BORG RVS M10 Zeskantbout M10 x 120 - RVS A2-70 SLUITRING TOPMODULE PNR SCHOMMEL Staander Galileo Schommelbuis Galileo V Benaming MOD SOL 365 502 A Schommelframe...
