MDT Technologies SCN-LOG1.01 Operating Instructions

Technische Daten Logikmodul SCN-LOG1 -
Technische Daten
Technical Data
Max. Kabelquerschnitt
Permitted wire gauge
KNX Busklemme
KNX busconnection terminal
Versorgungsspannung
Power Supply
Leistungsaufnahme KNX Bus typ.
Power consumption KNX Bus typ.
Temperaturbereich
Operation temperature range
Schutzart
Enclosure
Abmessungen REG (Teilungseinheiten)
Dimensions MDRC (Space Units)
MDT technologies GmbH 51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880 Fax: + 49 - 2263 - 4588
•
Stand: 0813
Technical Data Logical Module SCN-LOG1
SCN-LOG1.01
0,8mm Ø, solid core
KNX Bus
< 0,3W
-10 bis + 50°C
IP 20
2TE
Papiermühle 1
•
knx@mdt.de www.mdt.de
• •
Betriebsanleitung Logikmodul SCN-LOG1
nur für autorisiertes Elektrofachpersonal
Operating Instructions Logical Module SCN-LOG1
for authorised electricans
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom -
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezifischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet.
Installation and commissioning of the device only be carried out by authorised electricans. The relevant standards,
directives, regulations and instructions must be observed. The devices are approved for use in the EU and have the CE
mark. Use in USA and Canada is prohibited.

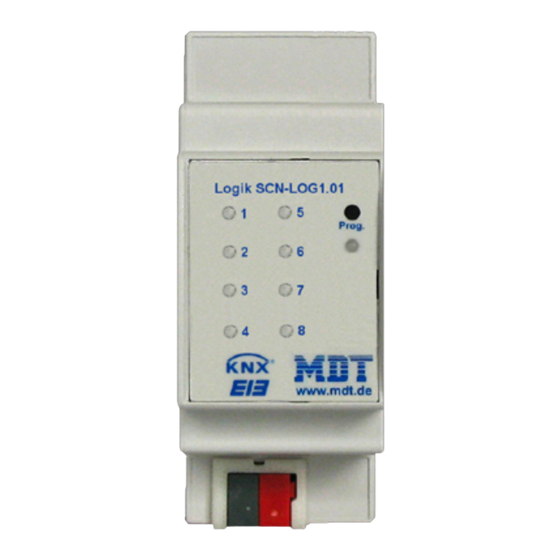

Anschlußklemmen, Bedien- und Anzeigeelemente Logikmodul SCN-LOG1
Terminals, Operating and Display Logical Module SCN-LOG1
SCN-LOG.01
2
3
4
1
1 - Busanschlußklemme 3 - Rote Programmier LED
- KNX busconnection terminal - Red programming LED
2 - Programmiertaster 4 - LED Anzeigen
- Programming key - LED indicators
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Danger High Voltage
