Summary of Contents for Waldbeck 10030404

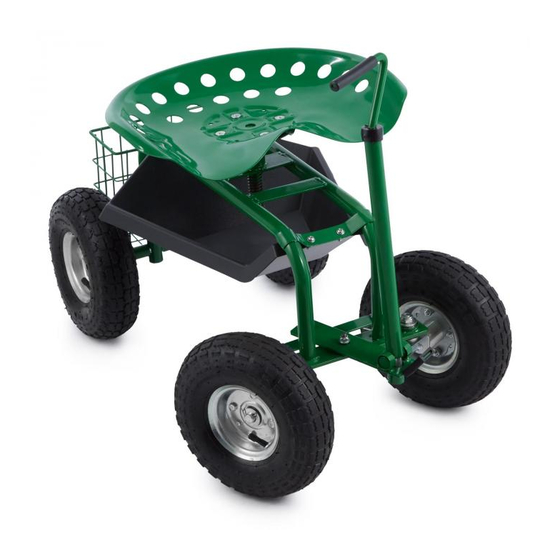

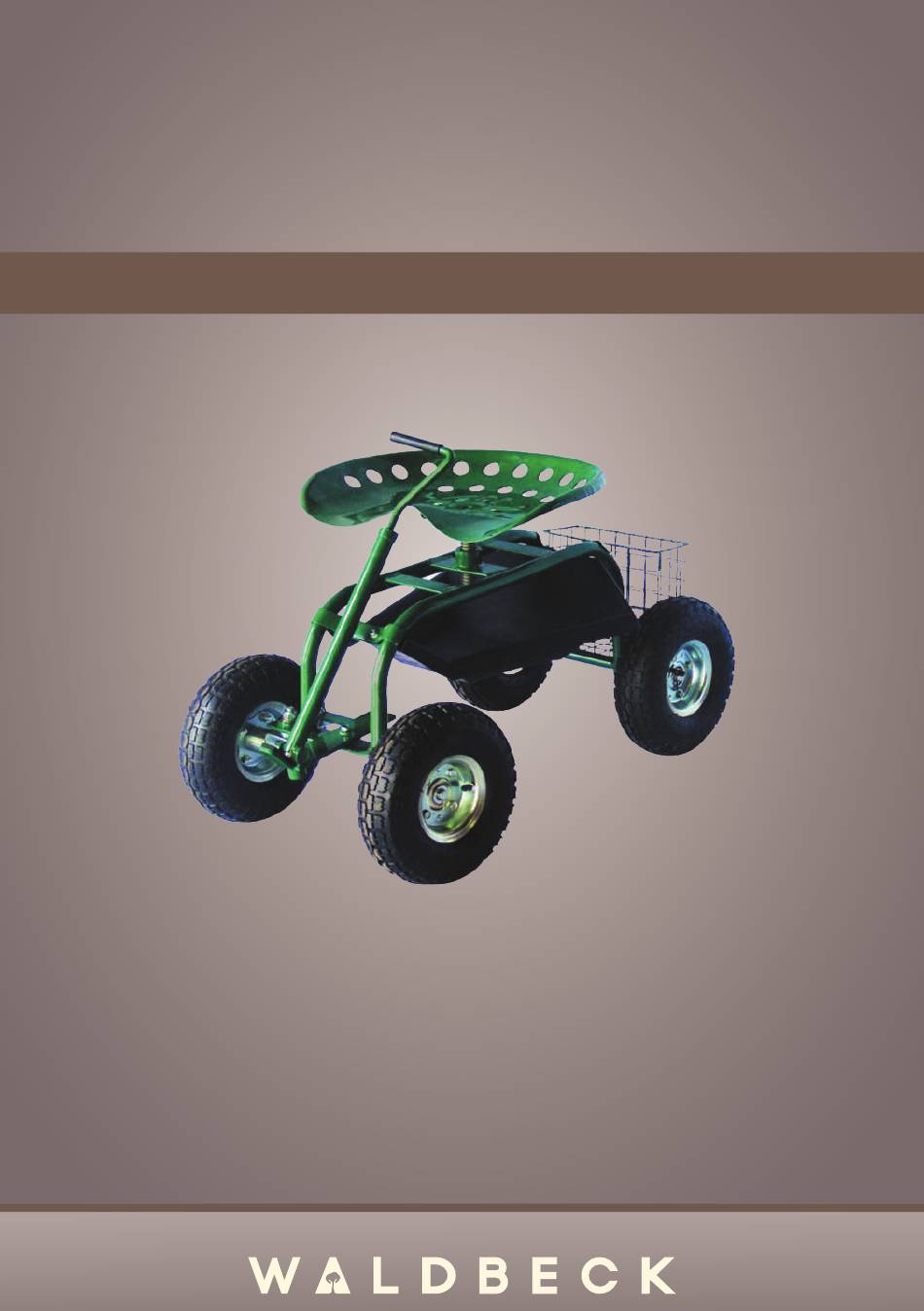

- Page 1 Fahrbarer Arbeitsstuhl 10030404...
- Page 2 Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Der rückenschonende fahrbare Arbeitsstuhl erlaubt Ihnen nahezu überall in Ihrem Garten in sitzender Position zu arbeiten.
- Page 3 Teileliste...
-
Page 4: Montage
Montage Sie benötigen folgendes Werkzeug: einen großen Schlitz-Schraubenzieher, ½ -Zoll-Schraubenschlüssel oder einen verstellba- ren Schraubenschlüssel und eine verstellbare Kombizange. Schritt 1: Legen Sie alle Teile des fahrbaren Arbeitsstuhls im Freien oder in einem gut belüfteten Raum aus.(Die Reifen bestehen aus vulkanisiertem Gummi, der während der ersten Tage einen unangenehmen Geruch ausdünsten kann.) Stellen Sie vor dem Aufbau sicher, dass alle Einzelteile vorhanden sind (siehe nachstehende Teileliste). - Page 5 Schritt 4 Schieben Sie eine Abstandhalter über jedes Endstück der hinteren Achse (Bild 3, Ge- samtansicht). Stecken Sie nun die Räder auf die hintere Achse, indem Sie zuerst eine Unterlegscheibe auf die Achse ziehen, danach das Rad aufsetzen (das Ventil muss nach außen zeigen), dann schieben Sie die zweite Unterlegscheibe auf und fixieren diese mit der mitgelieferten Klammer, indem Sie diese durch die vorgebohrte Öffnung am Ende der Achse stecken.
- Page 6 Schritt 5 Stecken Sie eine Unterlegscheibe, da- nach ein Rad (Ventil nach außen zei- gend), auf jedes Ende der Vorderachse. Schieben Sie nun eine weitere Unterleg- scheibe auf jedes Ende der Vorderachse und fixieren beide Räder wieder durch die Klammern, die in die vorgebohrten Öffnungen Vorderachse gesteckt...
- Page 7 ter der vorderen Kante der Ablage. Richten Sie dabei die Bohrungen der Verstärkungsplat- te mit den vorgebohrten Löchern übereinander aus (Bild 4). Es hilft Ihnen dabei, später den hinteren Teil des Tabletts auf den Hinterrädern einfacher montieren zu können. Halten Sie die Muttern mit Hilfe einer Kombizange fest und ziehen nun die Schrauben mit einem Flachkopf-(Schlitz)schraubenzieher an.
-
Page 8: Safety Notes
Dear Customer, Congratulations on purchasing this equipment. Please read this manual carefully and take care of the following hints on installation and use to avoid technical damages. Any failure caused by ignoring the items and cautions mentioned in the operation and installation instructions are not covered by our warranty and any liability. -
Page 9: Parts List
Parts List... -
Page 10: Installation
Installation Assembly instructions: Tools Needed: Large flat head (slotted) screwdriver, ½ in. wrench or adjustable wrench, adjustable slip jaw pliers. Step 1: Unwrap the Tractor Scoot parts outside or in a well ventilated area. (The wheels are made from vulcanized rubber and will emit an odor for the first couple days.) Identify and organ- ize all parts before assembly (see Parts List below). - Page 11 Step 4 Slide one axle sleeve onto each end of the rear axle (Figure 3, Exploded View). Using the washers packaged with the cotter pins, mount a washer, followed by a wheel (with valve stem facing out), onto each end of the rear axle. Slide another washer onto each end of the axle.
- Page 12 Step 5 Mount a washer, followed by a wheel (with valve stem facing out), onto each end of the front axle. Slide another wash- er onto each end of the axle followed by a cotter pin (flg 3). Note: Axle sleeves are not used on the front axle.
- Page 13 Note: Pre-drilled holes through the floor of the tray allow rainwater to drain and keep tools from rusting. Step 9 Centre the basket between the back wheels, lining up the bottom of the Basket with the bottom of the back axle. Attach the basket with two 8x20mm bolts, nuts, washers and large reinforcing plate.
