Q8
Q3
Q5
Q6
LSP1
Q4
C5
R12
LSP2
CLOCK
DATA
GND
VDD
VPP
C2
L1
XT1
Q2
R15
R3
VDD
C4
C1
VPP
X2

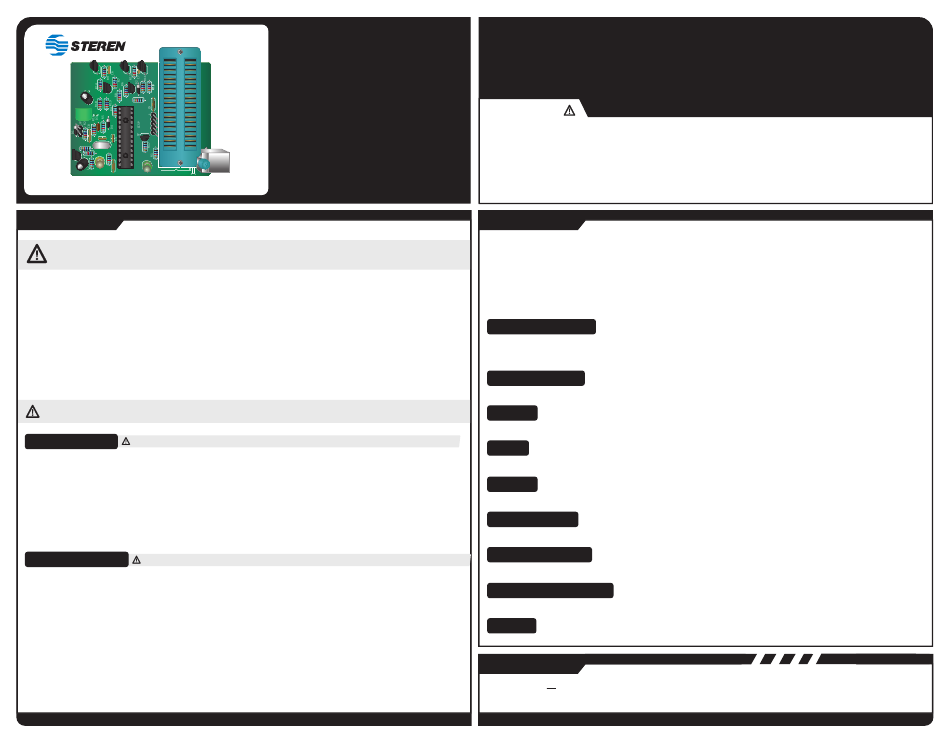

Manual de Instrucciones
INSTALACIÓN
Sólo para Windows 8, realice el siguiente procedimiento. Antes de iniciar la instalación, recuerde guardar y cerrar todos sus programas antes de
hacerlo.
1. Presione Win+I (teclas Windows e I simultáneamente) y seleccione "Cambiar configuración de PC" en la parte inferior derecha
de su pantalla.
2. Seleccione "Uso general" y baje por el menú derecho hasta "Inicio avanzado" y seleccione "Reiniciar ahora".
3. Su PC se reiniciará con un menú, seleccione la opción "Solucionar problemas".
4. Seleccione "Opciones avanzadas", "Configuración de inicio" y "Reiniciar".
5. Su PC se reiniciará con un menú, seleccione 7 o F7 y luego "Deshabilitar el uso obligatorio de controladores firmados".
Su PC se reiniciará y podrá continuar con el proceso de instalación.
La función de "Deshabilitar el uso obligatorio de controladores frimados" desaparecerá automáticamente al reiniciar su PC.
Instalación de software
Considere que debe tener derechos de Administrador en su computadora para instalar y ejecutar este programa.
Inserte el disco de instalación proporcionado con el PIC-605 en la unidad de CD de su computadora, o descargue los archivos en
www.steren.com.
Ejecute el programa de instalación según sea su caso:
Instalar PIC-605 Windows 98_ME_2K_XP ó Instalar PIC-605 Windows Vista_7_8 y siga las instrucciones que aparecerán en
pantalla.
Si le aparece el mensaje "¿Desea permitir que este programa de un publicador desconocido realice cambios en el equipo?" o
"¿Desea ejecutar este archivo" seleccione "Si" ó "Ejecutar".
Instalación de controlador
Asegúrese de que no existe ningún PIC conectado al programador durante la conexión o desconexión.
1. Conecte el PIC-605 a su computadora.
2. Se ejecutará el "Asistente para hardware nuevo".
3. Seleccione "No por el momento" y presione "Siguiente".
4. Seleccione "Buscar software de controlador en el equipo" o "Instalar desde una lista o ubicación específica" y presione "Siguiente".
5. Seleccione "Examinar" y busque la carpeta "C:\Archivos de programa (x86)\Steren PIC-600\driver" y seleccione la carpeta
correspondiente "driver_98_Me_2k_Xp" o "driver_vista_7_8".
6. Si le aparece un mensaje de advertencia acerca del logotipo de Windows, presione "Continuar".
7. Si le aparece "Windows no puede comprobar el editor de este software" seleccione "Instalar este software de todas formas".
8. Presione "Finalizar" para concluir con el proceso.

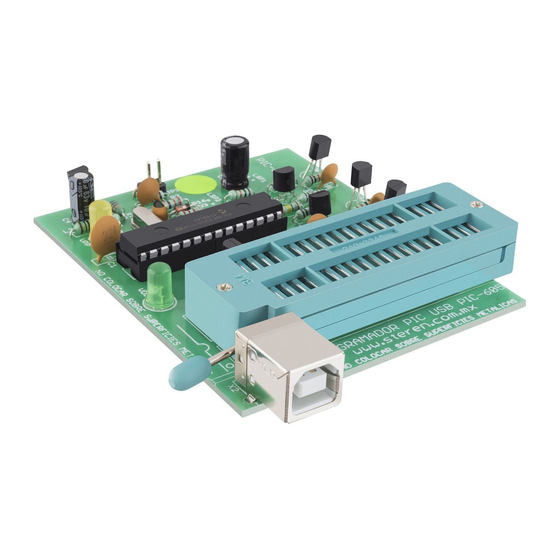

PIC-605
Programador de
microcontroladores PICs
V0.0
1017m
IMPORTANTE
Antes de utilizar su nuevo producto Steren, lea este instructivo para evitar cualquier mal funcionamiento.
La información que se muestra en este manual sirve únicamente como referencia sobre el producto.
Debido a actualizaciones pueden existir diferencias. Por favor, consulte nuestra página web www.steren.com para obtener la
versión más reciente del manual.
PRECAUCIONES
• Para evitar cualquier daño al programador, asegúrese de que los pines de los PICs a programar estén correctamente conectados.
• No coloque objetos metálicos sobre la tarjeta programadora, ni coloque la tarjeta sobre superficies metálicas.
• Este aparato no se destina para utilizarse por personas (incluyendo niños), cuyas capacidades físicas, sensoriales o mentales sean
diferentes o estén reducidas, o carezcan de experiencia o conocimiento.
• Los niños deben supervisarse para asegurar que no empleen el aparato como juguete.
OPERACIÓN
Después de haber instalado el PIC-605 es recomendable que primero lo conecte antes de abrir el programa PIC-605, en caso de no
hacerlo tendrá que detectar el PIC-605 presionando "DETECT PROGRAMMER" una vez conectado.
En Windows 7 y posteriores es necesario ejecutar el programa PIC-605 como Administrador, por lo que para ejecutarlo es necesario
seleccionar del menú que aparece al presionar el botón derecho del mouse "Ejecutar como administrador".
Una vez ejecutado el programa y reconocido el programador, deberán aparecer las siguientes opciones dentro de la pestaña "Basics".
Identifica el PIC insertado en la base ZIF o conectado al puerto ICSP, primero asegúrese de haber
Identify PIC in programmer
seleccionado los pines del PIC en el cuadro "IC-Socket / ICSP" y la familia en el cuadro "PIC Family".
Considere que para la familia 12Fxxx debe seleccionarse 16Fxxx en el menú "PIC Family".
Select HEX-File as source
Abre el archivo que será cargado al PIC, debe tener extensión .HEX
Quita la protección de código en algunos casos, depende si la protección del código fue colocada en el programa o
Remove CP
durante la programación.
Erase PIC
Borra el programa o código del PIC insertado o conectado.
Blank check
Revisa que la memoria del PIC está vacía.
Escribe el programa previamente abierto con la opción "Select HEXFile as source" en la memoria del PIC
Write HEX-File into PIC
insertado o conectado.
Compare PIC with HEX-File
Compara el contenido de la memoria del PIC con el programa que se cargó previamente.
Lee la memoria del PIC y lo guarda en un archivo HEX nuevo, para lo cual se debe escribir el
Read from PIC into new HEX-File
nombre y la ubicación del nuevo archivo .HEX.
Ésta es una opción para poner el PIC en modo de ejecutar cuando se ha programado a través del puerto ICSP, se debe
Target: Run
tener mucho cuidado de aislar muy bien el puerto ICSP del resto del circuito donde el PIC está instalado.
Las especificaciones pueden variar sin previo aviso
ESPECIFICACIONES
Alimentación: 5V - - - (x USB)
