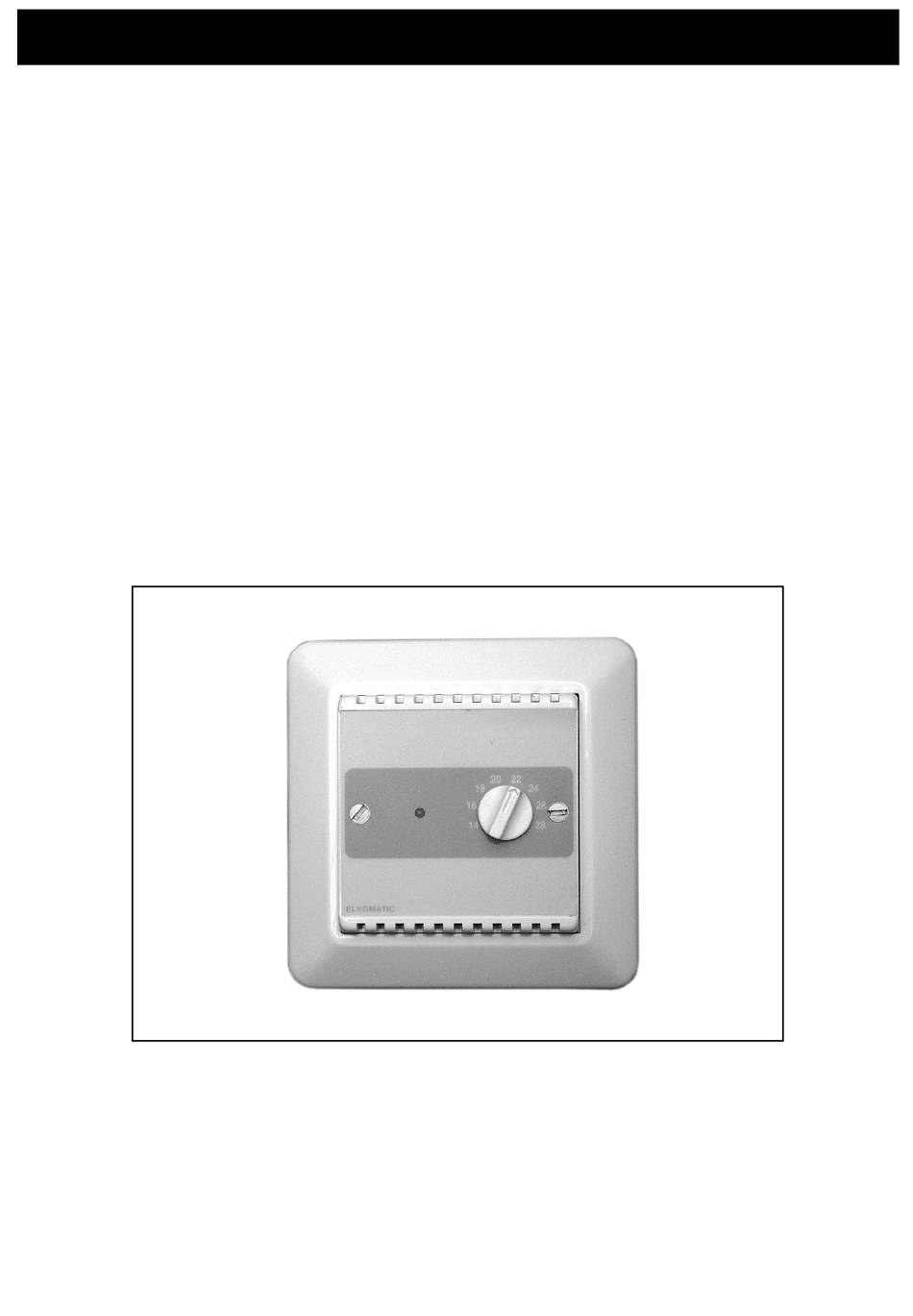

- Page 1 Doepke Dupline Raumthermostat DRT 1 mit Nachtabsenkung DRT 1 Room Thermostat with Night-time Reduction Bedienungsanleitung Operating Instructions 3931226/02/05/B...
- Page 2 Doepke Inhaltsverzeichnis 1. Allgemeines ................... 3 2. Kodierung ....................3 3. Inbetriebnahme..................3 4. Anzeigen....................4 5. Garantie....................4 6. Technische Daten.................. 4 7. Anschlussschema.................. 5 8. Maße ..................... 5 Table of Contents 9. General Information................6 10. Coding ....................6 11.
- Page 3 Doepke Bedienungsanleitung Dupline Raumthermostat DRT 1 1. Allgemeines Der Raumthermostat DRT 1 ist eine Komponente des Dupline Installationssystems und erzeugt einen Schaltkanal für die Auswertung über den Dupline-Bus, z.B. zum Schalten von Heizkörperstellventilen. Der Thermostat generiert den Schaltkanal in Abhängigkeit der, am Handrad eingestell- ten, Soll-Temperatur und der Raumtemperatur: liegt die Raumtemperatur unter der ein- gestellten, aktiviert der DRT 1 den Dupline-Kanal, andernfalls deaktiviert er ihn.
- Page 4 Doepke 4. Anzeigen Anzeige Beschreibung Schaltkanal (Heizbefehl): Rote LED Aus: Temperatur überschritten / An: Temperatur unterschritten 5. Garantie Für fachgerecht montierte, unveränderte Geräte gewähren wir ab Kauf durch den End- verbraucher die gesetzliche Gewährleistungsfrist. Die Garantie bezieht sich nicht auf Transportschäden sowie Schäden, die durch Kurzschluss oder Überlastung entstanden...
- Page 5 Doepke 7. Anschlussschema Adresseinstellung Nachtabsenkung (B) Adresseinstellung Schaltkanal (A) Dupline + Dupline - 8. Maße 84,0 55,8 84,0 46,0 18,0 19,0 55,8 Einbautiefe Aufputz-Rahmen 84,0 3931226/02/05/B...
- Page 6 Doepke Operating Instructions Dupline DRT 1 Room Thermostat 9. General Information The DRT 1 room thermostat is a component of the Dupline installation system and gen- erates a switching channel for evaluation via the Dupline bus, e.g. for regulating radiator control valves.
- Page 7 Doepke 13. Guarantee All professionally installed, unaltered devices are covered by warranty during the statu- tory guarantee period from the day of purchase by the end user. The guarantee is not ap- plicable to damage incurred during transport or caused by short-circuit or overloading. In the event of defects in workmanship or material, which are discovered within the guar- antee period, the company will provide a replacement free of charge.
- Page 8 Doepke 15. Connection Diagram Address setting, night-time reduction (B) Address setting, switching channel (A) Dupline + Dupline - 16. Dimensions 84,0 84.0 55,8 84,0 84.0 55.8 46,0 46.0 18,0 18.0 19,0 19.0 55,8 55.8 Installation depth Surface-mounted frame 84,0 84.0...
