Doepke
Inhaltsverzeichnis
1. Allgemeines.................................... 2
2. Wichtige Hinweise vorab ................ 2
3. Kodierung ....................................... 2
4. Inbetriebnahme .............................. 2
5. Anzeigen ........................................ 3
6. Garantie.......................................... 3
7. Technische Daten .......................... 4
Dupline

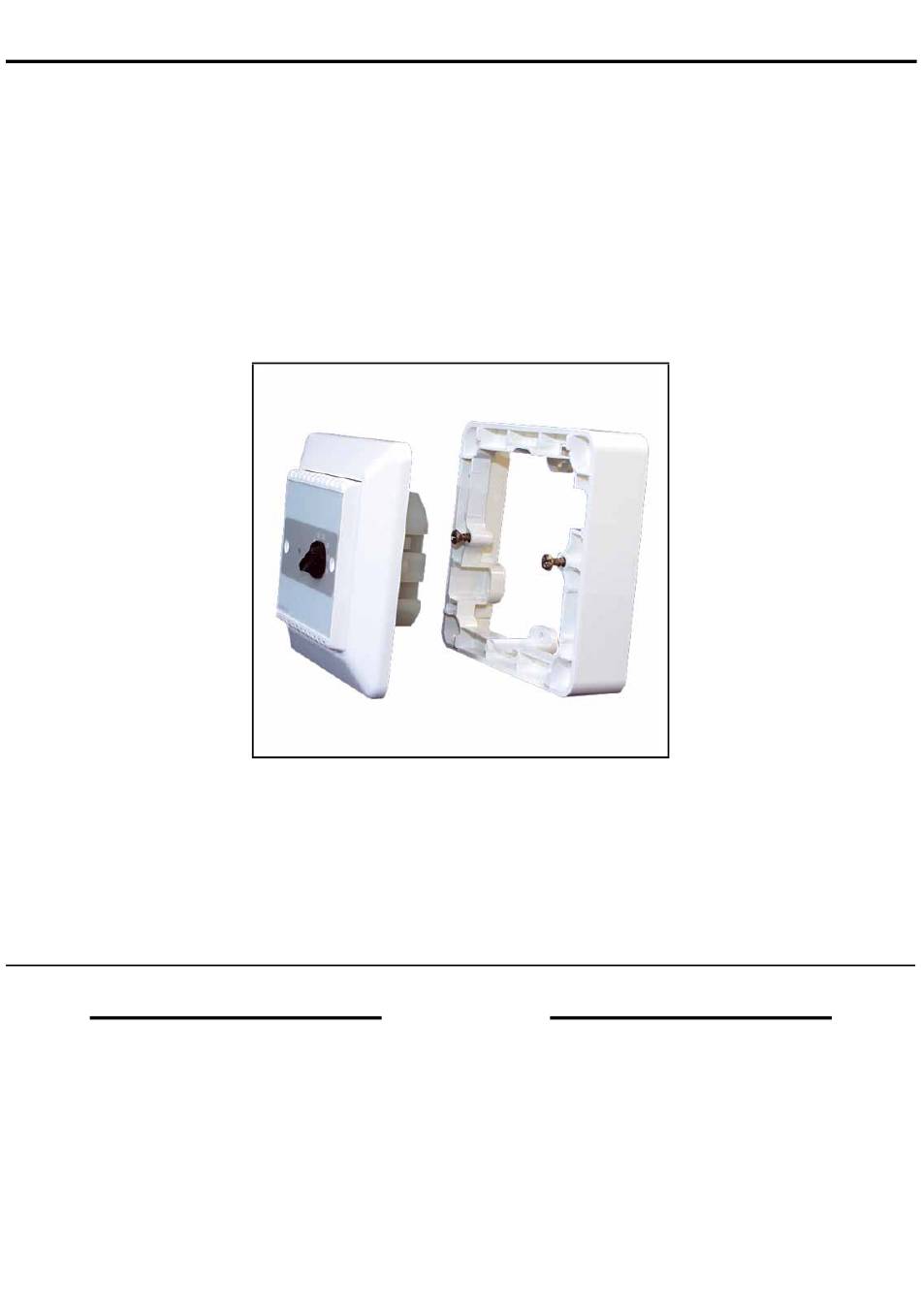

Raumthermostat DRT 1
DRT 1 Room Thermostat
Bedienungsanleitung
3931226/2009.06/C
Table of Contents
8. General Information ....................... 5
9. Important Notes in Advance........... 5
10. Coding............................................ 5
11. Putting into Service ........................ 5
12. Indicators ....................................... 6
13. Guarantee ...................................... 6
14. Technical Data ............................... 7
15. Anschlussbeisp. / Conn. Example . 8
Advertisement
Table of Contents
Related Manuals for Doepke Dupline DRT 1
Summary of Contents for Doepke Dupline DRT 1
- Page 1 Doepke Dupline Raumthermostat DRT 1 DRT 1 Room Thermostat Bedienungsanleitung Operating Instructions Inhaltsverzeichnis Table of Contents 1. Allgemeines........2 8. General Information ....... 5 2. Wichtige Hinweise vorab ....2 9. Important Notes in Advance... 5 3. Kodierung ........2 10.
-
Page 2: Allgemeines
Doepke 1- Inhaltsverzeichnis Bedienungsanleitung Raumthermostat DRT 1 1. Allgemeines Der Raumthermostat DRT 1 ist eine Komponente des Dupline Installationssystems und erzeugt einen Schaltkanal für die Auswertung über den Dupline-Bus, z.B. zum Schalten von Heizkörperstellventilen. Der Thermostat generiert den Schaltkanal in Abhängigkeit der, am Handrad eingestell- ten, Soll-Temperatur und der Raumtemperatur: liegt die Raumtemperatur unter der ein- gestellten, aktiviert der DRT 1 den Dupline-Kanal, andernfalls deaktiviert er ihn. -
Page 3: Anzeigen
Doepke Alle anzuschließenden Leitungen müssen spannungsfrei sein. Verbindungen zwischen dem Dupline-Signal und dem Erdpotenzial führen zu Störungen und sind nicht zulässig. Auf die richtige Polarität des Dupline-Signals ist zu achten. Folgende Tabelle zeigt die Anschlussbelegung: Klemme Beschreibung Klemme Beschreibung Dupline Signalleiter + (Dupline+) Dupline Signalleiter - (Dupline-) 5. -
Page 4: Technische Daten
Doepke 7. Technische Daten Min. Typ. Max. Dupline Stromaufnahme 2,5 mA Eingangskanäle 1 Schaltkanal für z.B. Stellventile Ausgangskanäle 1 Steuerkanal für Nachtabsenkung Temperatursteuerung Messbereich +14°C +28°C Hysterese -0,25°C +0,25°C Nachtabsenkung -4°C (auf Adressgruppe B) Betriebsspannung Nennbetriebsspannung nicht erforderlich (aus Dupline-Signalleiter) Anschlüsse... -
Page 5: General Information
Doepke 1- Table of Contents Operating Instructions DRT 1 Room Thermostat 8. General Information The DRT 1 room thermostat is a component of the Dupline installation system and gen- erates a switching channel for evaluation via the Dupline bus, e.g. for regulating radiator control valves. -
Page 6: Indicators
Doepke earth potential will cause malfunctions and are not permissible. Check that the polarity of the Dupline signal is correct. The following table illustrates the connection configuration: Description Description Dupline signal conductor+ Dupline signal conductor- (Dupline+) (Dupline-) 12. Indicators Indicator... -
Page 7: Technical Data
Doepke 14. Technical Data Min. Typ. Max. Dupline Current input 2.5 mA Input channels 1 switching channel for e.g. control valves Output channels 1 control channel for night-time reduction Temperature sensor Measuring range +14°C +28°C Hysteresis -0.25°C +0.25°C Night-time reduction -4°C (at address group „B“) -
Page 8: Anschlussbeisp. / Conn. Example
Doepke 15. Anschlussbeisp. / Conn. Example Adresseinstellung Nachtabsenkung (B) Address setting night time reduction (B) Adresseinstellung Schaltkanal (A) Address setting switching channel (A) Dupline + Dupline - 84,0 55,8 84,0 46,0 18,0 19,0 55,8 Einbautiefe Aufputz-Rahmen 84,0 3931226/2009.06/C - The right to make technical changes reserved!
