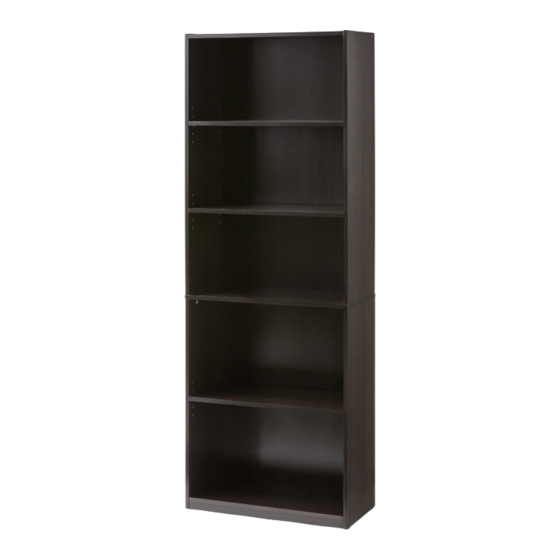

5 SHELF BOOKCASE
THIS PRODUCT MUST ALWAYS BE MOUNTED TO A
WALL OR STUD FOR USE .
Hole
Stud
Option: 2
Option: 1
RECOMMENDED NUMBER OF PEOPLE FOR ASSEMBLY: 1
ESTIMATED ASSEMBLY TIME: 1 HOUR
CALL OUR TOLL FREE NUMBER 1-800-729-1569 FOR FURTHER ASSISTANCE.
ADDITIONAL PARTS ARE AVAILABLE FOR A FEE.
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND
KEEP FOR FUTURE REFERENCE.
DO NOT ALLOW CHILDREN TO CLIMB OR PLAY ON THE UNIT.
CLEAN THE PRODUCT WITH YOUR FAVORITE FURNITURE POLISH AND A SOFT CLOTH.
DO NOT USE HARSH CHEMICALS OR ABRASIVE CLEANERS.
MOVE YOUR NEW FURNITURE CAREFULLY WITH TWO PEOPLE. NEVER PUSH OR DRAG THE UNIT.
Huisen Furniture (Longnan) Co.,Ltd.
Designed in the USA
Made in China
NO LOAD
ADJUSTABLE SHELVES
MAXIMUM LOAD
35 LB (15.9 KG)
FIXED SHELF MAXIMUM LOAD
50 LB (22.7 KG)
BOTTOM PANEL MAXIMUM LOAD
50 LB (22.7 KG)
VENDOR STOCK NUMBERS
MS89-010-092-41-TRUE BLACK OAK
MS19-D1-1009-22-ESPRESSO
MS19-D1-1009-24-CANYON WALNUT
MS19-D1-1009-25-WHITE
DO NOT RETURN THE PRODUCT TO THE STORE.
INDIVIDUAL STORES DO NOT STOCK PARTS.
FOR MISSING OR DAMAGED PARTS CALL
1-800-729-1569.
PARTS WILL BE SHIPPED FREE OF CHARGE.
FOR PROMPT, RELIABLE SERVICE, PLEASE HAVE
YOUR ASSEMBLY MANUAL READY.
LOT NUMBER______________
DATE OF PURCHASE___/___/___
3D GUIDED INTERACTIVE ASSEMBLY
INSTRUCTIONS CAN BE FOUND IN BILT
DOWNLOAD THE FREE APP
We are available to assist you Monday -Friday
from 9:00 am - 5:00 pm Eastern Standard Time.
1-800-729-1569
USA only.
