ELEKTRONIK-
THERMOSTATBATTERIE
F5ET1014 | 2030038682
PRODUKTGRUPPE : Wascharmaturen | ARTIKELFAMILIE : Elektronische Armatur | MODELRANGE : F5 | LIFECYCLE : Neu

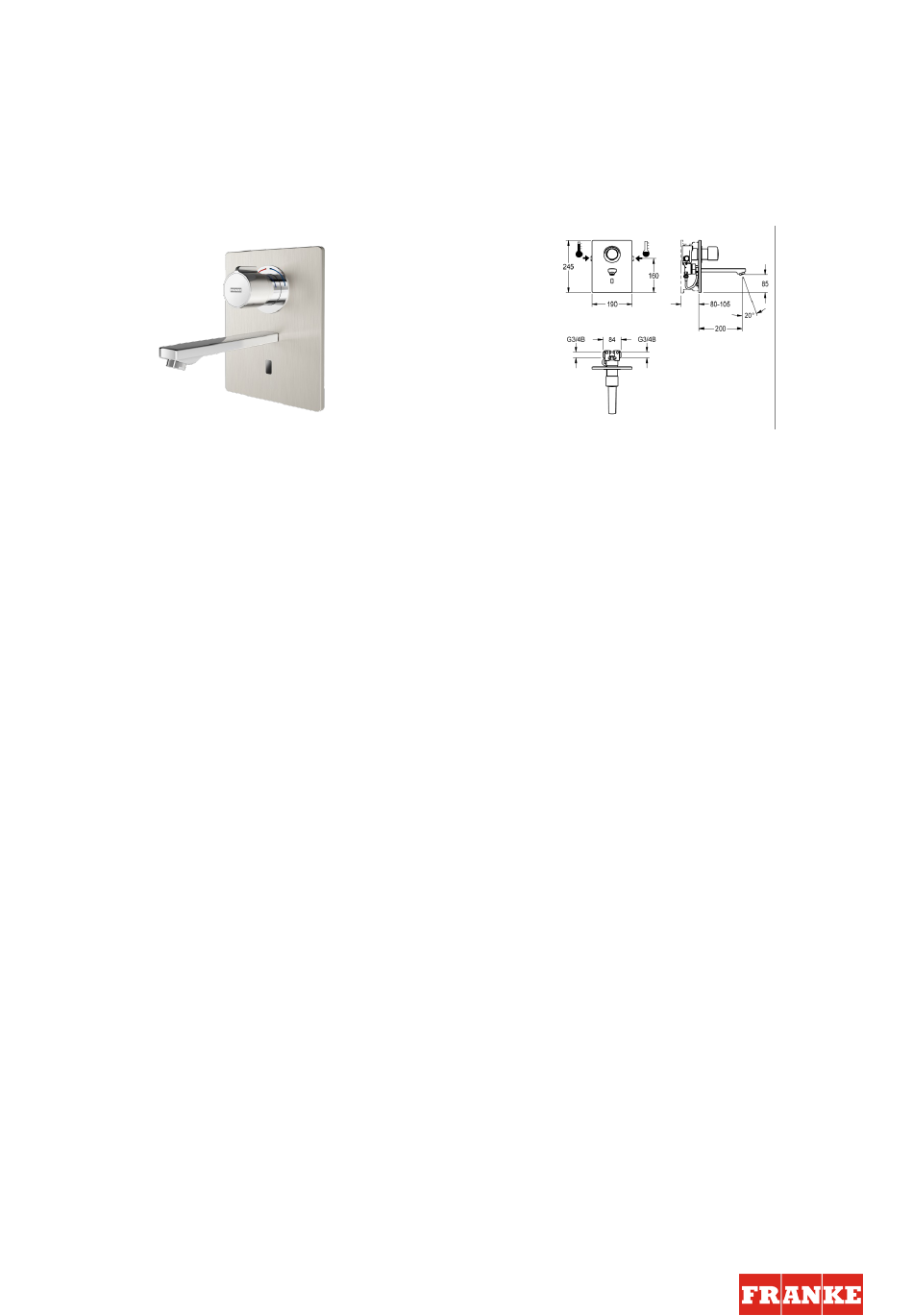

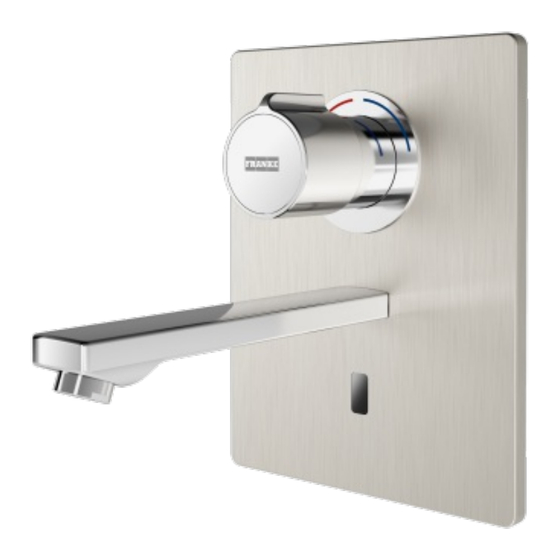

F5E-Therm Thermostatbatterie DN 15 als Fertigbauset zur Wandeinbaumontage im Rohbauset, für Waschanlagen.
Opto-elektronisch gesteuert, zum Anschluss an Warm- und Kaltwasser.
Funktionsblock mit integrierter Magnetventilkartusche, Thermostat und Vorrichtung für optionale Bypass-Magnetventilkartusche zur
Durchführung einer programmgesteuerten thermischen Desinfektion.
Thermostat mit Metallgriff mit einstellbarem und verdrehsicherem Temperaturanschlag und Möglichkeit zur Durchführung einer
manuellen thermischen Desinfektion.
Sichtbare Teile Messing poliert verchromt.
Halterahmen mit Profildichtung, Edelstahlabdeckplatte 190 x 245 mm mit verdeckter Schraubbefestigung inklusive Sensor mit
Steuerelektronik, Rosette, Rückflussverhinderern und Sieben.
Auslauf mit Laminarstrahlregler mit integriertem Durchflussmengenregler.
Tiefenverstellbarkeit 25 mm.
Mit Möglichkeit der Parametrierung und Kommunikation über optionale bidirektionale Fernbedienung.
Separate Spannungsversorgung über Netzteil oder AQUA 3000 open Systemzubehör.
Integrierte Steuerfunktionen:
- Hygienespülung (30 Sekunden), 24 Stunden nach letzter Betätigung
- Sicherheitsabschaltung bei Dauerreflexion
- Speicherung von Statistikdaten
Zusatzfunktionen über optionale bidirektionale Fernbedienung:
- Einstellung Intervallzeit (1 - 255 Stunden) und Spülzeit (1 - 255 Sekunden) für Hygienespülung
- Deaktivierung der Hygienespülung
- Statistikdaten anzeigen, speichern und übertragen auf PC
Ausladung: 200 mm
Strahlwinkel: 20°
Mindestfließdruck: 1,0 bar
Volumenstrom: 6,0 l/min bei 3 bar Fließdruck
Volumenstrom Bypass: 3,0 l/min bei 3 bar Fließdruck
Franke Water Systems | ws-info.de@franke.com | www.franke.de | 2018-05-23
