Summary of Contents for haubold Inliner DC PN765

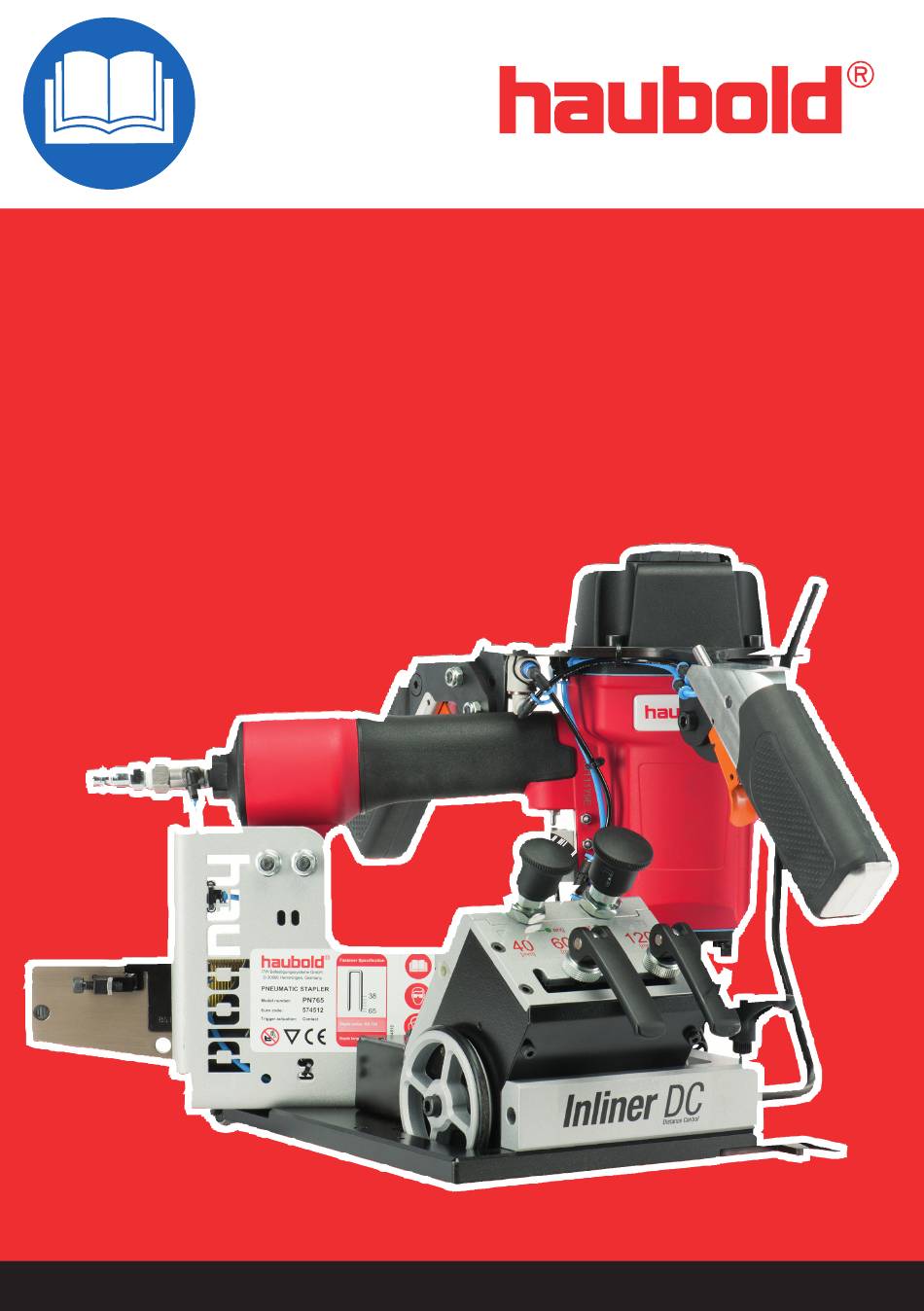

  • Page 1 Inliner DC PN765 PN7965...
  • Page 2 No. 014748 + No. 576118 Sicherheitshinweise: Die Bedienungsanleitung setzt sich aus der Gerätespezifischen Bedienungsanleitung und der Betriebsanleitung Inliner DC zusammen (und ggf. dem „General Safety Operating Manual“). Lesen Sie unbedingt alle Dokumente sorgfältig bevor Sie das Gerät betreiben, und beachten Sie einschlägige Sicherheitsvorschriften. Safety instructions: The operating instruction contains the: operating instruction Inliner DC...
  • Page 3 Sicherheitseinrichtungen / Safety devices 1: Auslösesicherung / Work Piece Contact Sicherungsknopf / Safety Button Auslösehebel / Trigger...
  • Page 4 Bedienelemente / Operating device 1: Umschalter / Switch: Manuell - Automatik Umschalter / Switch: eng (narrow) / weit (far) Abstandswahl / Distance selector : „eng“ (narrow) Abstandswahl / Distance selector : „weit“ (far)
  • Page 5 Betrieb Vor dem Betrieb können zwei von vier Abständen(40[mm]; 60[mm]; 80[mm]; 120[mm]) mit Hilfe der Schnellspannhebel (8)u.(9) voreingestellt werden. Mit der Umschalttaste (6) kann dann zwischen diesen beiden Abständen umgeschaltet werden. Zusätzlich verfügt der Inliner DC über zwei optische Druckanzeigen(7) mit deren Hilfe man erkennen kann welcher Abstand (eng oder weit) gerade eingestellt ist.
  • Page 6: Depth Adjustment

    Tiefenverstellung Um die Eintreibtiefe an das Verarbei- tungsmaterial anzupassen, gibt es die Möglichkeit der Tiefenverstellung. Durch Einlegen oder Entfernen der Abstandsbleche (20) kann die Eintreib- tiefe stufenweise um je 1mm verstellt werden. Dazu müssen die Befesti- gungsschrauben (16) gelöst und das Abstandsblech (20) zwischen der Geräteaufnahme (17) und dem Inliner DC (19) geschoben oder entfernt...
  • Page 7 Manuelles Auslösen Zum Auslösen des Gerätes im „Manuell“ Modus müssen folgende Bedingun- gen erfüllt sein: Der „Manuell“ Modus muss eingestellt sein Das Gerät steht auf einem Wandelement (oder ähnlich) und die Auslösesicherung (1) ist betätigt Luftversorgung ist angeschlossen Ein Sicherungsknopf (2) ist betätigt Der dazugehörende Auslösehebel (3) ist betätigt Ein Eintreibvorgang wird ausgelöst Automatisches Auslösen...
  • Page 8: Manual Release

    Manual release To release the tool in "Manual" mode, the following conditions must be fulfilled: The "Manual" mode must be set The unit is placed on a wall element (or similar) and the Work Piece Contact (1) is activated Air supply is connected Press the safety button (2) The corresponding trigger (3) is actuated A drive-in process should happen...
  • Page 9 Gerätetypen / Tool types Inliner DC PN765 - 650410 Inliner DC PN7965 - 650411...
  • Page 10 Montageoptionen für Verlängerung Art.Nr.:576836 Assembling-Options - Extension576836 Griff und Verlängerung in zwei Positionen schwenkbar Handle and Extension rotatable in two positions...
  • Page 11 Verlängerung einseitig montiert Extension on one side Verlängerung beidseitig montiert Extension on two sides...
