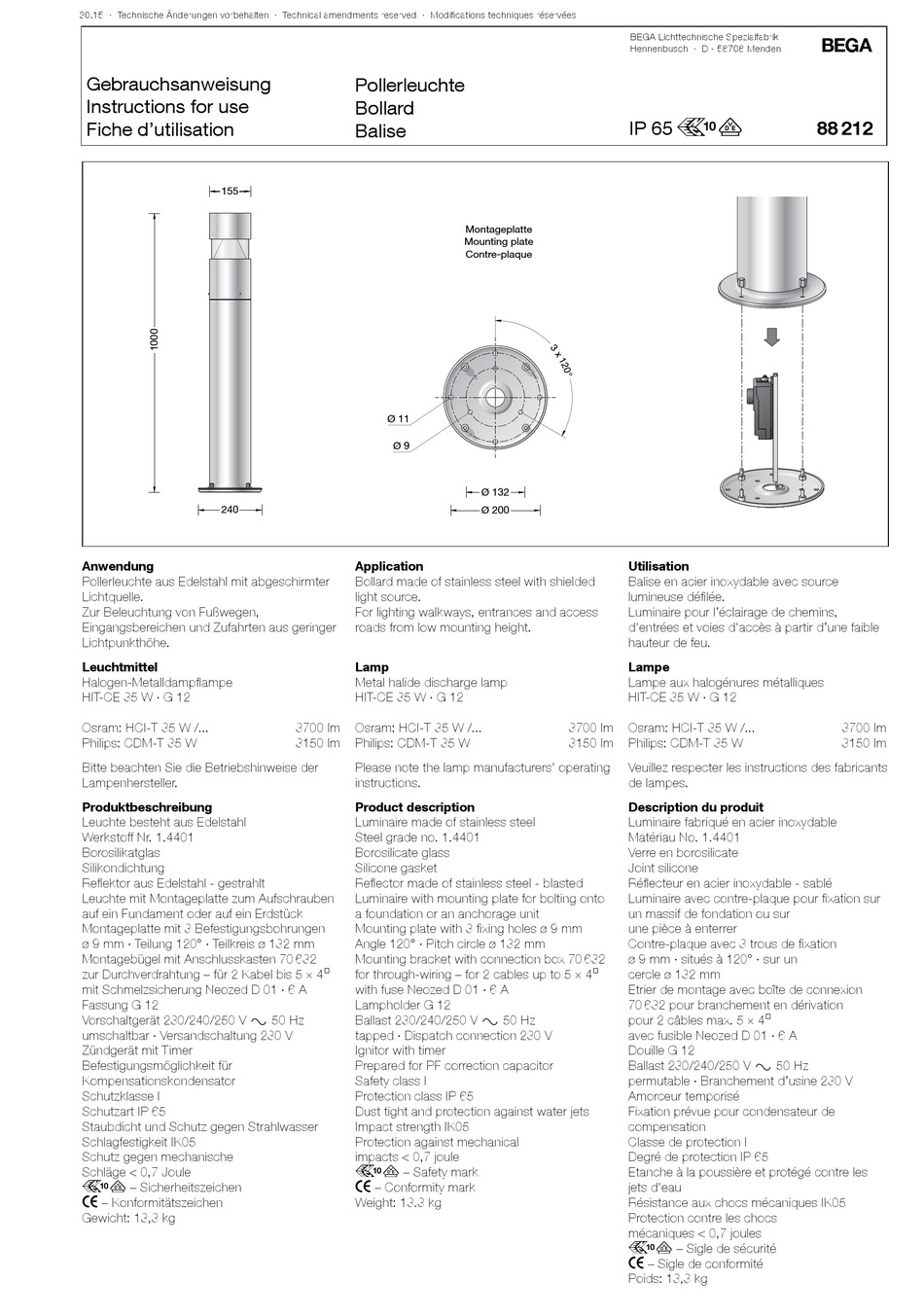

BEGA 88 212 Instructions For Use

30.15 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
155
240
Anwendung
Pollerleuchte aus Edelstahl mit abgeschirmter
Lichtquelle.
Zur Beleuchtung von Fußwegen,
Eingangsbereichen und Zufahrten aus geringer
Lichtpunkthöhe.
Leuchtmittel
Halogen-Metalldampflampe
HIT-CE 35 W · G 12
Osram: HCI-T 35 W /...
Philips: CDM-T 35 W
Bitte beachten Sie die Betriebshinweise der
Lampenhersteller.
Produktbeschreibung
Leuchte besteht aus Edelstahl
Werkstoff Nr. 1.4401
Borosilikatglas
Silikondichtung
Reflektor aus Edelstahl - gestrahlt
Leuchte mit Montageplatte zum Aufschrauben
auf ein Fundament oder auf ein Erdstück
Montageplatte mit 3 Befestigungsbohrungen
ø 9 mm · Teilung 120° · Teilkreis ø 132 mm
Montagebügel mit Anschlusskasten 70 632
zur Durchverdrahtung – für 2 Kabel bis 5 × 4@
mit Schmelzsicherung Neozed D 01 · 6 A
Fassung G 12
Vorschaltgerät 230/240/250 V y 50 Hz
umschaltbar · Versandschaltung 230 V
Zündgerät mit Timer
Befestigungsmöglichkeit für
Kompensationskondensator
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK05
Schutz gegen mechanische
Schläge < 0,7 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 13,3 kg
Pollerleuchte
Bollard
Balise
Montageplatte
Mounting plate
Contre-plaque
Ø 11
Ø 9
Application
Bollard made of stainless steel with shielded
light source.
For lighting walkways, entrances and access
roads from low mounting height.
Lamp
Metal halide discharge lamp
HIT-CE 35 W · G 12
3700 lm Osram: HCI-T 35 W /...
3150 lm Philips: CDM-T 35 W
Please note the lamp manufacturers' operating
instructions.
Product description
Luminaire made of stainless steel
Steel grade no. 1.4401
Borosilicate glass
Silicone gasket
Reflector made of stainless steel - blasted
Luminaire with mounting plate for bolting onto
a foundation or an anchorage unit
Mounting plate with 3 fixing holes ø 9 mm
Angle 120° · Pitch circle ø 132 mm
Mounting bracket with connection box 70 632
for through-wiring – for 2 cables up to 5 × 4@
with fuse Neozed D 01 · 6 A
Lampholder G 12
Ballast 230/240/250 V y 50 Hz
tapped · Dispatch connection 230 V
Ignitor with timer
Prepared for PF correction capacitor
Safety class I
Protection class IP 65
Dust tight and protection against water jets
Impact strength IK05
Protection against mechanical
impacts < 0,7 joule
r – Safety mark
c – Conformity mark
Weight: 13.3 kg
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
IP 65
Ø 132
Ø 200
Utilisation
Balise en acier inoxydable avec source
lumineuse défilée.
Luminaire pour l'éclairage de chemins,
d'entrées et voies d'accès à partir d'une faible
hauteur de feu.
Lampe
Lampe aux halogénures métalliques
HIT-CE 35 W · G 12
3700 lm Osram: HCI-T 35 W /...
3150 lm Philips: CDM-T 35 W
Veuillez respecter les instructions des fabricants
de lampes.
Description du produit
Luminaire fabriqué en acier inoxydable
Matériau No. 1.4401
Verre en borosilicate
Joint silicone
Réflecteur en acier inoxydable - sablé
Luminaire avec contre-plaque pour fixation sur
un massif de fondation ou sur
une pièce à enterrer
Contre-plaque avec 3 trous de fixation
ø 9 mm · situés à 120° · sur un
cercle ø 132 mm
Etrier de montage avec boîte de connexion
70 632 pour branchement en dérivation
pour 2 câbles max. 5 × 4@
avec fusible Neozed D 01 · 6 A
Douille G 12
Ballast 230/240/250 V y 50 Hz
permutable · Branchement d'usine 230 V
Amorceur temporisé
Fixation prévue pour condensateur de
compensation
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK05
Protection contre les chocs
mécaniques < 0,7 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 13,3 kg
!
r 88 212
3700 lm
3150 lm
