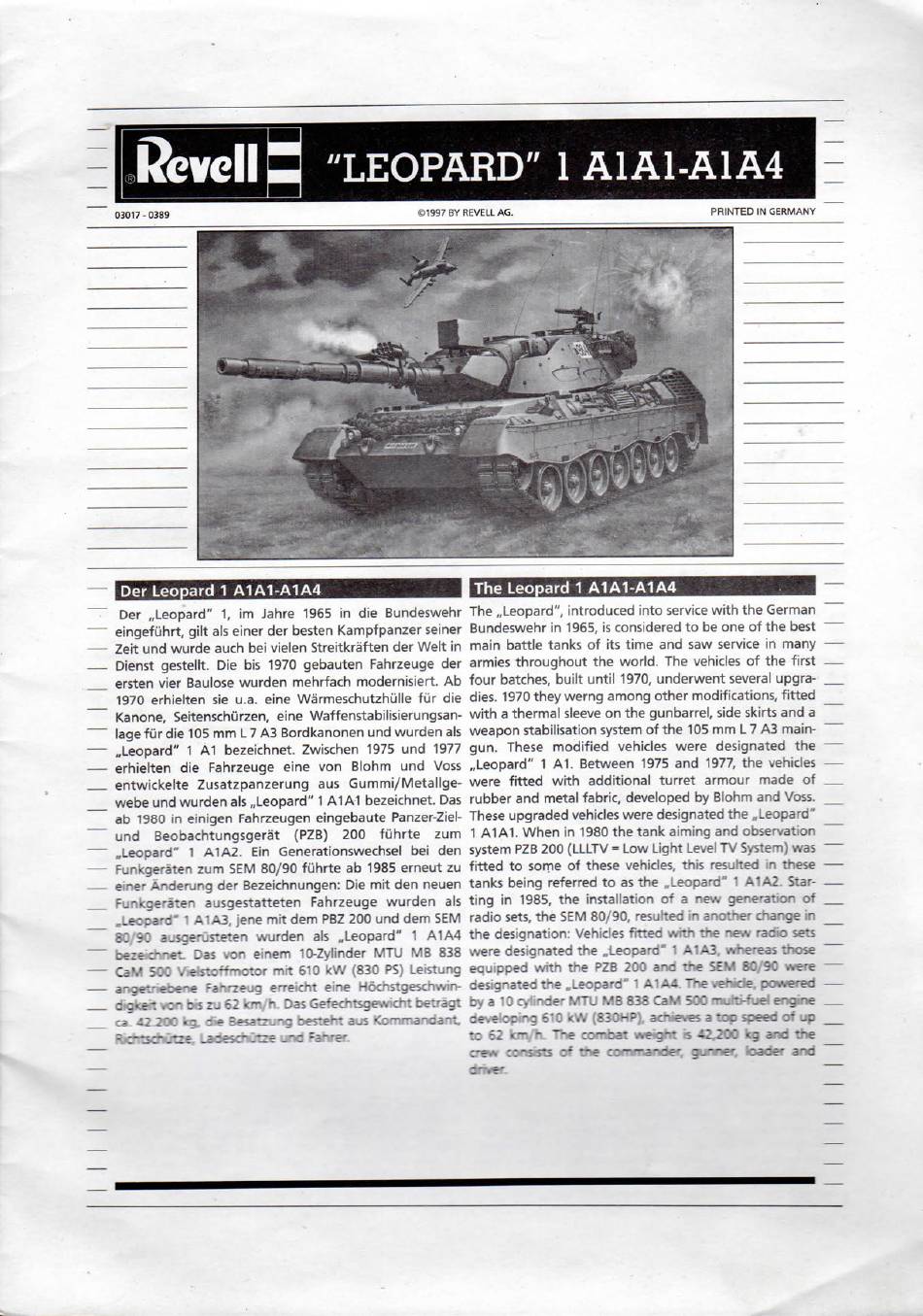

REVELL LEOPARD 1 A1A1-A1A4 Manual

'LEOPARD" 1 A1A1-A1A4
03017-0389
©1997BYREVELLAG.
PRINTED IN GERMANY
Der Leopard 1 A1A1-A1A4
Der ,,Leopard" 1, im Jahre 1965 in die Bundeswehr
eingefiihrt, gilt als einer der besten Kampfpanzer seiner
Zeit und wurde auch bei vielen Streitkraften der Welt in
Dienst gestellt. Die bis 1970 gebauten Fahrzeuge der
ersten vier Baulose wurden mehrfach modernisiert. Ab
1970 erhielten sie u.a. eine Wa'rmeschutzhulle fur die
Kanone, Seitenschiirzen, eine Waffenstabilisierungsan-
lage fur die 105 mm L 7 A3 Bordkanonen und wurden als
,,Leopard" 1 A1 bezeichnet. Zwischen 1975 und 1977
erhielten die Fahrzeuge eine von Blohm und Voss
entwickelte Zusatzpanzerung aus Gummi/Metallge-
webe und wurden als ,,Leopard" 1 A1A1 bezeichnet. Das
ab 1980 in einigen Fahrzeugen eingebaute Panzer-Ziel-
und Beobachtungsgerat (PZB) 200 fuhrte zum
,,Leopard" 1 A1A2. Ein Generationswechsel bei den
Funkgeraten zum SEM 80/90 fuhrte ab 1985 erneut zu
einer Anderung der Bezeichnungen: Die mit den neuen
Funkgeraten ausgestatteten Fahrzeuge wurden als
.Leopard" 1 A1A3, jene mit dem PBZ 200 und dem SEM
•: -.'. s_sge'-s*.eter .v..
r
den ais ,,Leopa
r
d"
1
A " A 4
bezeichnet Das von einem 10-Zylinder MTU MB 838
CaM 500 Vtebtoffmotor mit 610 kW (830 PS) Leistung
angetriebene Fahrzeug erreicht eine Hochstgeschwin-
digkeit von bis zu 62 km/h. Das GefechtsgewkJrt betragt
ca 42.200 kg. die Besatzung besteht aus (Commandant,
:
:--j:-_—r
The Leopard 1 A1A1-A1A4
The ,,Leopard", introduced into service with the German
Bundeswehr in 1965, is considered to be one of the best
main battle tanks of its time and saw service in many
armies throughout the world. The vehicles of the first
four batches, built until 1970, underwent several upgra-
dies. 1970 they werng among other modifications, fitted
with a thermal sleeve on the gunbarrel, side skirts and a
weapon stabilisation system of the 105 mm L 7 A3 main-
gun. These modified vehicles were designated the
,,Leopard" 1 A1. Between 1975 and 1977, the vehicles
were fitted with additional turret armour made of
rubber and metal fabric, developed by Blohm and Voss.
These upgraded vehicles were designated the ,,Leopard"
1 A1A1. When in 1980 the tank aiming and observation
system PZB 200 (LLLTV = Low Light Level TV System) was
fitted to some of these vehicles, this resulted in these
tanks being referred to as the ,,Leopard" 1 A1A2. Star-
ting in 1985, the installation of a new generation of
radio sets, the SEM 80/90, resulted in arxrther change in
the designation: Vehicles fitted with the new radio sets
were designated the .leopard" 1 A1A3, whereas those
equipped with the PZB 200 and the SEM 80/90 were
designated the .Leopard" 1 A1A4. The vehicle, powered
by a 10 cylinder MTU MB 838 CaM 500 muhtfuei engine
developing 610 kW (830HP), achieves a top speed of up
to 62 k/ryh. The combat weight is 42,200 kg and the
crew consists of the commander, gunner, loader and
