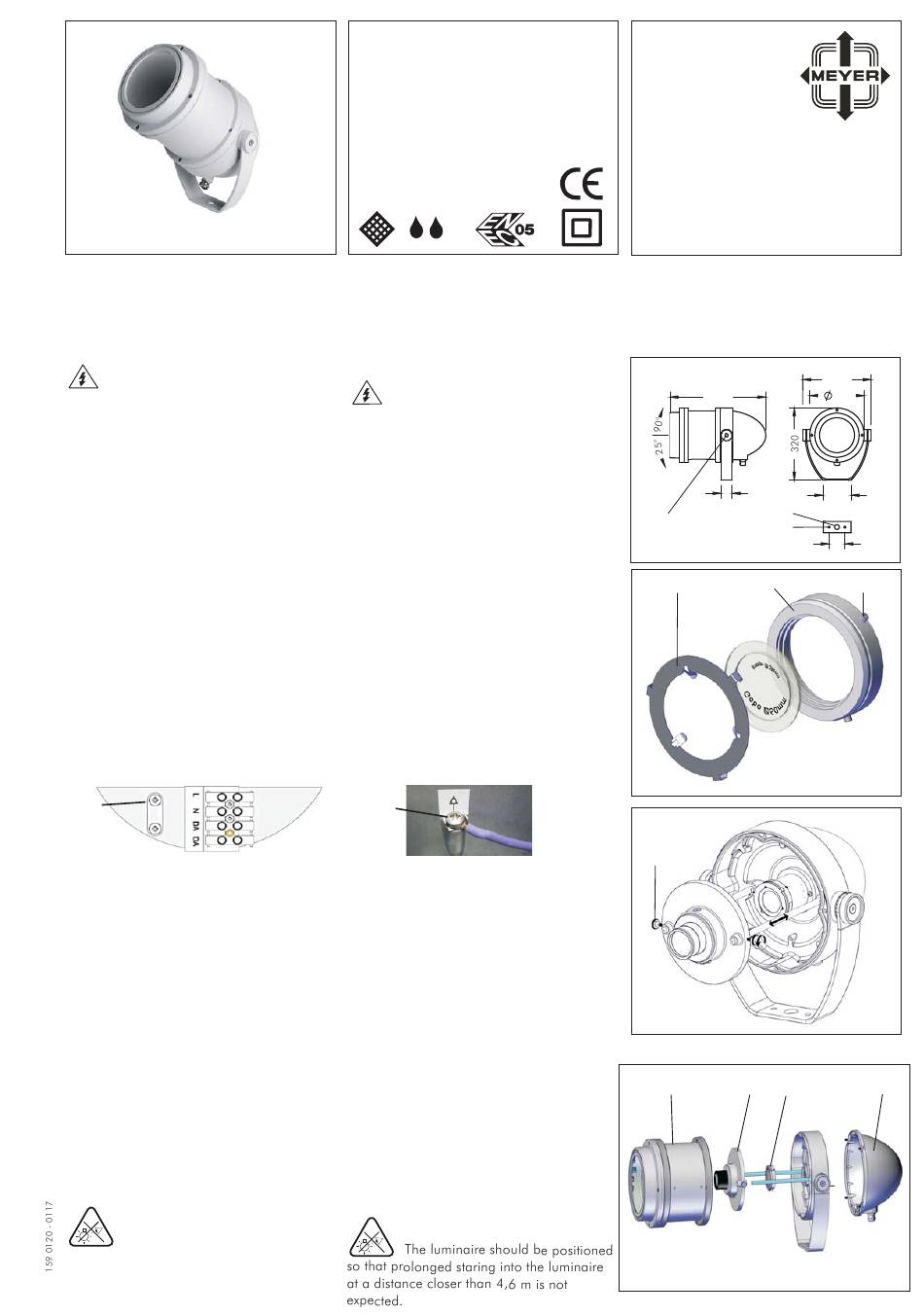

Meyer 8 987 0 Series Mounting Instructions

8 987 0..
Anbauleuchte mit Hochleistungs LED Modul
MONTAGEHINWEISE
Anschluß der Leuchte nach VDE 0100.
Anbauleuchte für ungeschützte Anlagen.
Leuchte ist geeignet für Montage auf
normal entflammbaren Baustoffen.
Die in dieser Leuchte eingebaute
Lichtquelle darf nur durch den
Hersteller oder seinen Kundendienst oder eine
ähnlich qualifizierte Person ersetzt werden. Zum
Anschluss der Leuchten Kabel mit Durchmesser
8-15 mm verwenden. Bei Leuchten mit
Anschlusskabel darf dieses nur in einen Anschluss-
kasten mit entsprechender Schutzart und Schutz-
klasse angeschlossen werden. Zur Vermeidung von
Gefährdungen darf eine beschädigte äußere
flexible Leitung dieser Leuchte ausschließlich vom
Hersteller, seinem Service- vertreter oder einer
vergleichbaren Fachkraft ausgetauscht werden.
Vor dem Öffnen der Leuchte Netzspannung
trennen. Leuchte am Montageort befestigen.
Bei Montagehöhen über 3 m mindestens zwei
Befestigungsschrauben verwenden. Rückteil
durch Lösen der vier Schrauben abnehmen.
Lösen der Schrauben müssen die Bauteile der
Leuchte gegen Herabfallen gesichert werden!
Netzanschlußleitung durch die Kabelverschraubung
führen, dabei passenden Dichtungssatz
(Lieferumfang) wählen. Leitung 6 cm abmanteln,
N,L
Einzeladern und Dali auf 2 cm kürzen. Mantel
der Zuleitung muß unter der Zugentlastung
geklemmt werden. Die Dali-Steuerleitung ist
gegenüber der Netzleitung basisisoliert.
4
Elektrischen Anschluss vornehmen.
5
Abb. zeigt den Equipotential-Anschluss. Als
Schutz der LED vor möglicher Überspannung ist
5
der Äquipotential- Anschluss zwingend mit dem
Erdpotential zu verbinden.
Kabelverschraubung festdrehen. Auf richtigen Sitz
der elektrischen Zuleitung in den Dichtungen
B
achten. Rückteil wieder aufsetzen, dabei die
elektrische Verbindung durch Steckverbinder
B
herstellen. Rückteil dicht verschrauben.
Einsetzen eines Gobos
A
Komplettes Leuchten-Vorderteil
(Rohr + Rahmen mit Glas) vom Gehäuse nehmen.
C
Gobohalter durch Lösen der drei Gewindestifte
F
entnehmen, Klammer entfernen, passendes
Gobo oder Farbscheiben in den Gobohalter
einlegen und mit Klammer befestigen.
Beim Einsatz von Metallgobos + Farbfilter immer
das Metallgobo zuerst einlegen. Gobohalter mit
den drei Gewindestiften befestigen.
Zum Ausrichten des Gobos einen der drei
E
Gewindestifte leicht lösen und nach dem
Ausrichten wieder festschrauben.
Nicht in die Lichtquelle schauen !
Die Leuchte sollte so positioniert
werden, dass ein längeres Starren in die
Leuchte in einem Abstand näher als 4,6 m
nicht zu erwarten ist.
Nightspot B LED
Goboscheinwerfer
Gobo Projector
DALI
Schutzart - Protection IP 67
Schutzklasse - Safety Class II
Luminaire with high performanc LED module
MOUNTING INSTRUCTIONS
Connect light fitting in compliance with the
prevailing regulations in your country.
Luminaire for non-protected outdoor installation.
Luminaire is suitable for installation on normal
inflammable surfaces.
The light source contained in this
luminaire and a damaged external flexible
cable or cord of this luminaire shall be exclusively
replaced by the manufacturer or his service agent
or a similar qualified person in order to avoid a
hazard. Mains M20 cable gland that accept cable
diameters from 8 mm to 15 mm. The power supply
cable may only be connected to a connection box
wich has the correct degree of protection and
safety class. Disconnect from power supply before
opening the light fitting.
When installed at more than 3 metres height,
be sure to use at least 2 fixing screws.
B
Remove back part by loosening the 4 screws.
When loosening the screws care must be taken to
ensure that no parts of the luminaire fall down.
B
Insert the power supply cable through the cable
Beim
gland, Take care to use the correct gasket to suit
the diameter of cable being used. Set of gaskets
supplied with luminaire. Take the sheathing off the
last 6 cm of cable, shorten the individual wires N,
L and Dali to 2 cm. The sheathing of the cable
must be firmly clamped under the strain relief .
The DALI control wire is equipped with basic
4
insulation against the power supply cables.
Make electrical connection.
5
5
Figure shows the equipotential connection. To
protect the LED against possible electrical surge, it
is imperative that the equipotential connector
connected to the the earth potential.
gland. Make sure that the power supply cable sits
properly in the gasket. Set Back part
and arrange electrical connection by plug
B
Then back part is to be screwed properly.
Insert of Gobo
Remove complete luminaire front
(Tube+frame with glass) from housing.
E
Removing Gobo carrier module
by releasing the three setscrews ;
C
F
remove clip , insert colour filter and/or gobo
C
into the gobo carrier
using the wire clips.
When using a metal gobo AND colour filter,
always insert the metal gobo first.
To adjust the Gobo release one of the three set
E
screws and tighten again after focusing.
Do not stare at the light source.
8 987 0.. 6..
MONTAGE
8 987 2.. 6..
ANLEITUNG
Mounting
instructions
WILLY MEYER & SOHN GMBH & CO.KG
LICHTTECHNISCHE SPEZIALFABRIK
Stemmessiepener Weg 5
Leuchte mit Bügel:
Gelenkschraube
Luminaire with bracket:
T
ighten the screw
4
5
is
Tighten cable
B
on again
.
A
C
E
and clamp it into place
.
D-58675 Hemer
H
mit 20 Nm festziehen.
H
with 20 Nm.
425
50
22
H
9
F
C
G
D
C
A
300
240
110
70
E
B
