Endura A-HMR10K Instruction Manual

A - HMR10K
Mounting Bracket for AG - HMR10
このたびは、 A-HMR10Kをお買い求めいただきましてありがとうございます。 本製品は、 Panasonic社製ポータ
ブルレコーダーAG-HMR10を、 弊社製品A-MWR57に取り付けるためのブラケッ トと、 電源供給用DCケーブル
のセッ トです。 ご使用に際しては、 本書を良くお読みいただき、 基本的な取扱い方法や注意事項をご理解され
た上で、 安全にお使い下さい。 お読みになられた後は、 いつでも見られるところに必ず保管して下さい。
梱包内容
● ブラケッ ト × 1
× 1
● DCケーブル

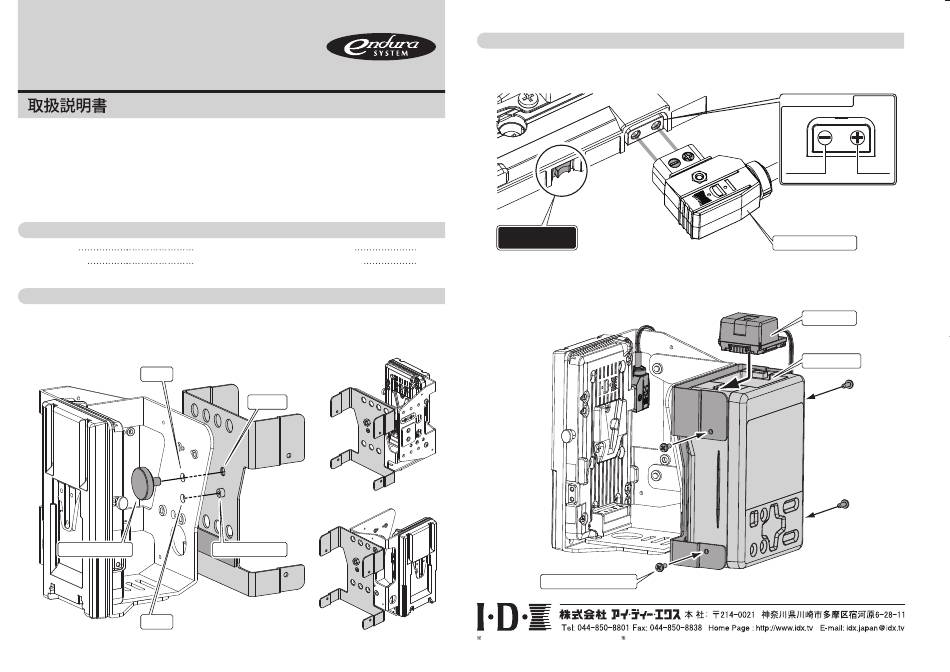

A-MWR57 とブラケットの組み付け方法
① A-MWR57側の下穴に、 ブラケッ トの回り止め用ボスをはめ込みます。
② A-MWR57側の上穴を、 ローレッ トねじでしっかりとねじ留めし、 A-HMR10Kを組み付けます。
※ 図は背面への組み付けを示しています。 同様の手順によ り、 側面に組み付ける事も可能です。
上穴
ローレットねじ
A-MWR57 下穴
● ローレッ トねじ (1/4-20 )
● バインドねじ ( M3×L8㎜ )
ねじ穴
背面取付時
回り止め用ボス
ブラケット
側面取付時
DC ケーブルの接続方法
① A-MWR57のD-Tap出力スイッチが 7.3Vになっている事を必ず確認します。 その後、 D-Tapのプラス極とマイナ
ス極に注意し、 DCケーブルのD-Tapコネクターを、 プレート側D-Tapの奥までしっかり差し込みます。
7.3 V
出力
× 1
× 4
② AG-HMR10を、 バインドねじ （M3×L8㎜） ×4本を用いてブラケッ トにねじ留めし、 DCケーブルのカプラーをDC
入力部に接続します。 カプラーの詳しい接続方法は、 AG-HMR10の取扱説明書をご覧ください。
A-MWR57
バインドねじ×4
仕様及び外観は、予告なく変更することがあります。 製品および製品保証に関するお問い合わせは上記の弊社営業部にて受け付けております。
プレート側 D-Tap
マイナス極
D-Tap コネクター
カプラーケーブル
カプラー
DC入力部
AG-HMR10
ブラケット
プラス極
