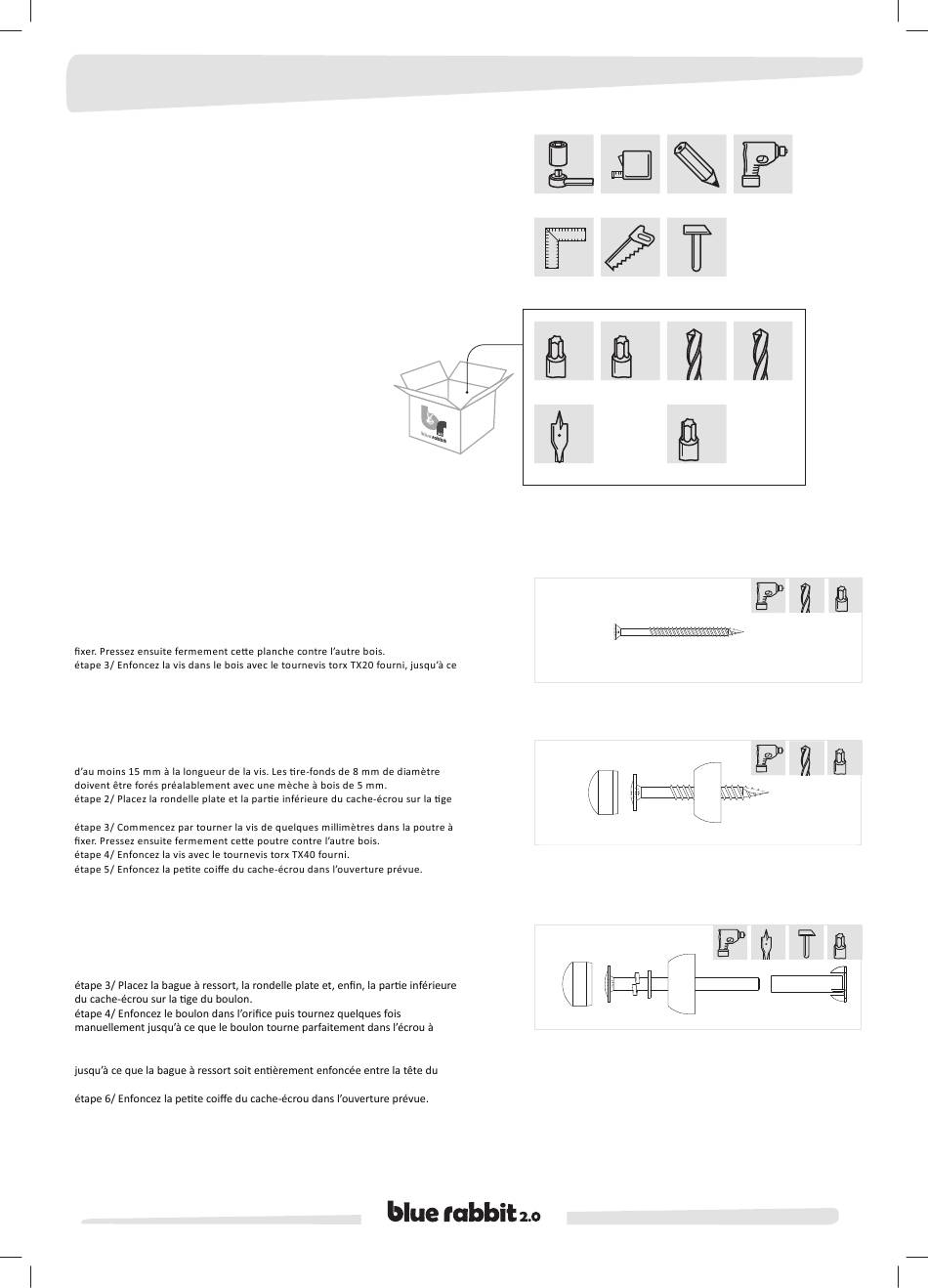

OUTILLAGE NÉCESSAIRE
(1) clé à cliquet avec douille 13
(2) mètre roulant
(3) crayon
(4) foreuse et / ou visseuse
(5) équerre
(6) scie à bois
(7) marteau
(8) tournevis torx TX20 et TX40
(9) mèches à bois Ø 3 mm et Ø 5 mm
(10) mèches foret Ø 10 mm et Ø 28 mm
(11) tournevis torx TX30
VIS À BOIS
étape 1/ Pour éviter que le bois ne se fende, nous conseillons de forer
préalablement tout le bois à visser. La profondeur de forage doit être inférieure
d'au moins 15 mm à la longueur de la vis. Les vis à bois de 4,5 mm de diamètre
doivent être forées préalablement avec une mèche à bois de 3 mm.
étape 2/ Commencez par tourner la vis de quelques millimètres dans la planche à
que la tête de la vis soit au même niveau que le bois.
TIRE-FOND
étape 1/ Pour éviter que le bois ne se fende, nous conseillons de forer
préalablement tout le bois à visser. La profondeur de forage doit être inférieure
de la vis.
BOULONS
étape 1/ Forez un trou de 10 mm de diamètre à travers les deux planches ou
poutres déjà vissées l'une à l'autre (voir « vis à bois »).
étape 2/ Enfoncez l'écrou à presser dans le trou avec un marteau, sur le côté
désigné de la poutre.
presser.
étape 5/ Enfoncez le boulon avec le tournevis torx TX40 fourni, en tournant
boulon et la rondelle plate.
FR INSTRUCTIONS DE MONTAGE
13
(1) (2) (3)
(5) (6) (7)
20 40
TX TX
3
(8) (8) (9)
30
TX
10 28
(10) (10) (11)
(4)
5
(9)
TX 20
3
TX 40
5
40
TX
10
7
