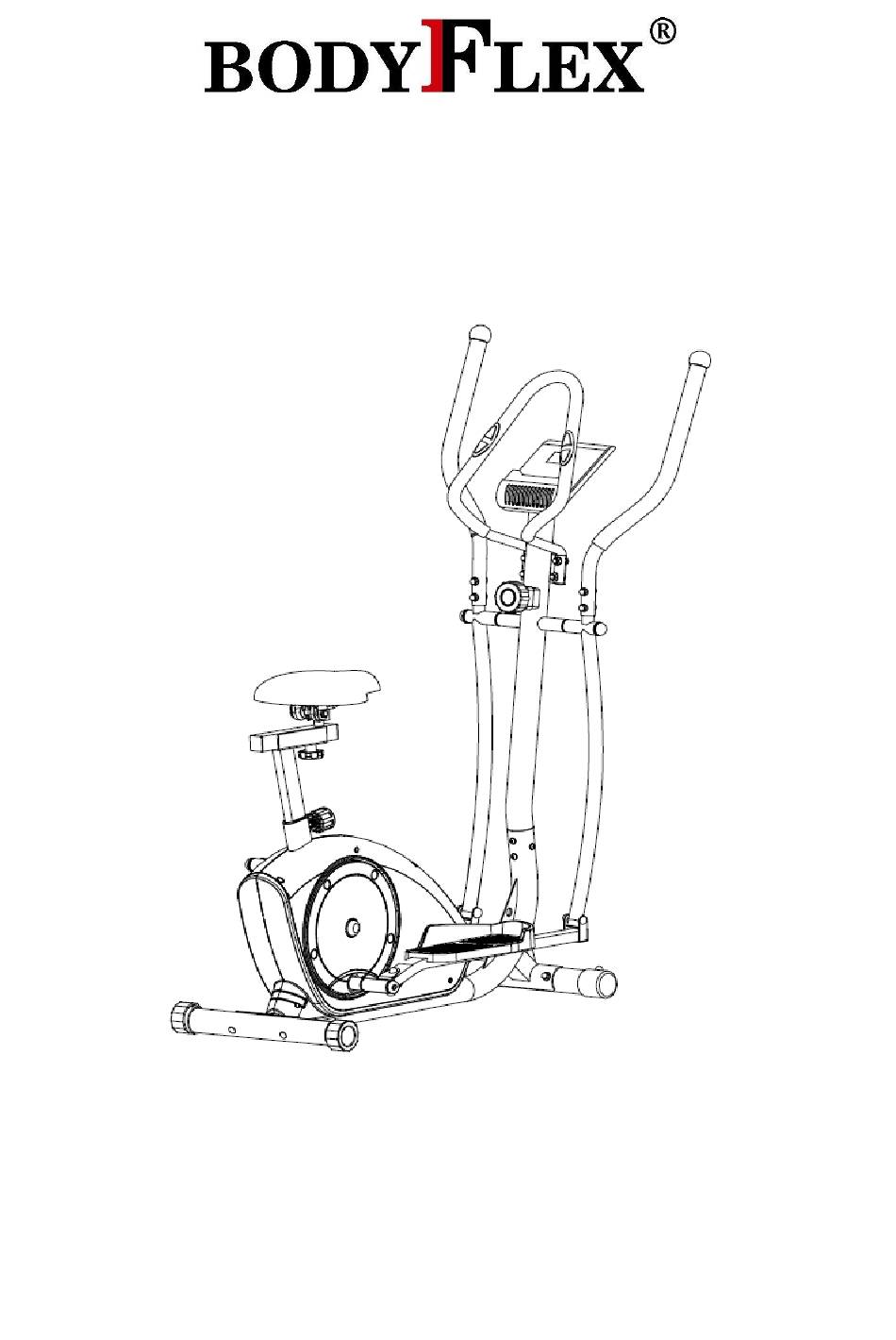

- Page 1 DUAL Crosstrainer with seat art.BF8613HA1 MANUAL...
- Page 2 EXPLOSIVE DIAGRAM...
-
Page 3: Parts List
PARTS LIST DESCRIPTION DESCRIPTION Main frame Tension cable Handlebar post Cross pan head screw Cross pan head screw 3L/R Pedal Support ST4.2×18 4L/R Swing bar Ball cap S14 5L/R Handlebar Pulse wire Handlebar End cap Front stabilizer End cap Rear stabilizer Handlebar foam grip 9L/R Pedal... -
Page 4: Assembly Instruction
ASSEMBLY INSTRUCTION Step 1: Fix the Front stabilizer (7) and Rear stabilizer (8) to the Main frame (1) with Carriage bolt (11), Arc washer (12) and Acorn nut (13). Step 2: Connect the Sensor wire (31) well with Extension wire (30) and then connect the Tension cable (32) well with wire of Tension controller (17) as shown. - Page 5 Step 3: A: Fix the Swing bar (4L) on the long axle of the Handlebar post (2) with Hex bolt (21), Flat washer (20). Please do not tighten them this time. B: Attach the connecting joint together with Pedal Support (3L/R) to the Crank (49) using Inner hex pan head screw (15L), flat washer (20) and Waving washer (61).
- Page 6 Step 4: Fix the handlebar (6) onto handlebar post (2) with inner hex pan head screw (14) arc washer (27) and acorn nut (13). Step 5: Lock the handle bar (L/.R) onto swing bar (4L/R) with carriage bolt (16) arc washer (27) and acorn nut(13).
- Page 7 Step 6: Fix Saddle (58) onto Saddle Horizontal tube（ 57） of upright post with crosses wrench. Tight the Saddle Horizontal tube（ 57） onto saddle tube （ 52） with Knob (53) and flat washer(54) . Then insert into post tube of main frame (1) .Adjust the holds and fix with Pon-pin (59). Note: Please kindly insure that saddle (58) is already fix tightly onto saddle horizontal tube (57)
-
Page 8: Specifications
EXERCISE MONITOR INSTRUCTION MANUAL SPECIFICATIONS: TIME………………………………………………………………..00:00-99:59 SPEED(SPD)..……………………………………………0.0-99.9KM/H (ML/H) DISTANCE………………………………………………..0.00-9999KM (ML) CALORIES…………………………………………………..0.0-9999KCAL ※ODOMETER(ODO)…………………………..…………..…0.0-9999KM (ML) ※PULSE (PUL) ……..............0， 40~240BPM KEY FUNCTIONS: MODE: This key lets you to select and lock on to a particular function you want. ※SET:Can to proceed the data establish for “TIME” “DISTANCE” “CALORIES”. CLEAR(RESET):The key to reset the value to zero by pressing the key. - Page 9 USING YOUR BIKE Using your bike will provide you with several benefits. It will improve your physical fitness, tone your muscles and in conjunction with a calorie controlled diet, help you lose weight. WARM-UP PHASE The purpose of warming up is to prepare your body for exercise and to minimize injuries. Warm up for two to five minutes before strength-training or aerobic exercising.
- Page 10 Упътване за експлоатация и монтаж Кростренажор Bodyflex Dual 1. Инструкции за безопасност Кростренажора е произведен съгласно стандарт EN 957-1/ 9HC и може да се използва за физически упражнения. Максимално допустимо тегло на трениращия е 120 кг. В изправено положение. Кростренажора следва да се използва само за целите, за който е предназначен. Само за домашна...
- Page 11 Инструкции за монтаж Стъпка 1: Фиксирайте предния стабилизатор (7) и задния стабилизатор (8) към основната рамка (1) с каретен болт (11), дъговидна гайка (12) и куха гайка (13). Стъпка 2: Свържете проводника за датчика (31) стабилно с удължителния проводник (30) и след това свържете...
- Page 12 Стъпка 3: А: Фиксирайте люлеещото се рамо (4L) от дългата ос на лоста за кормилото (2) с болт с шестостенна глава (21), плоска шайба (20). Моля, още не ги затягайте. В: Закрепете свързващата връзка заедно с опората за педала (3L/R) към курбела (49), като използвате...
- Page 13 Стъпка 4: Фиксирайте кормилото (6) върху лоста за кормилото (2) с вътрешен шестограмен винт с плоско изпъкнала глава (14), дъговидна шайба (27) и глуха гайка (13). Стъпка 5: Заключете кормилото (L/.R) върху люлеещото се рамо (4L/R) посредством каретен болт (16), дъговидна...
- Page 14 Стъпка 6: Фиксирайте седалката (58) върху хоризонталната тръба на седалката (57) на вертикалния лост с кръстачен гаечен ключ. Затегнете хоризонталната тръба за седалката (57) върху тръбата на седалката (52) чрез винта с обла глава (53) и плоска шайба (54). След това вмъкнете...
- Page 15 УПЪТВАНЕ ЗА ИЗПОЛЗВАНЕ НА КОМПЮТЪРА: ПОКАЗАТЕЛИ: TIME(време)………………………………………………………...00:00-99:59 СКОРОСТИ(SPD) (скорост)..…………………………………… 0.0-99.9KM/H (ML/H) DISTANCE(разстояние)……………………………………………0.00-9999KM (ML) CALORIES (калории)……………………………………………...0.0-9999KCAL ОДОМЕТЪР(ODO) ....…………………………..…………0.0-9999KM (ML) PULSE (PUL) (пулс)……..............0， 40~240BPM КЛЮЧОВИ ФУНКЦИИ : MODE: Чрез натискане на този бутон избирате желаната от вас функция. . SET: Можете да продължите с данните, установени за “TIME” “DISTANCE” “CALORIES”. CLEAR(RESET): Клавишът...
- Page 16 ИЗХВЪРЛЯНЕ: Моля, запазете опаковката за случаи на ремонт /гаранционен ремонт . Уредът не трябва да се изхвърля заедно с домашния боклук. Уважаеми клиенти, Вие сте длъжни да предадете за рециклиране съответните материали от уреда: - Външна опаковка (картон) - Отляти части от полистрол - Опаковки...
