- Page 1 PUROTAP EC-18 Leitfähigkeitsmessgerät BETRIEBSANLEITUNG...
- Page 2 EINFÜHRUNG PUROTAP EC-18 misst die Leitfähigkeit, die Salze und die Salzkonzentration, mit automatischer Temperaturkompensation (ATC). Auf dem LCD-Display werden gleichzeitig die temperaturkompensierten Messwerte und die Temperatur der Flüssigkeit angezeigt. Das Messgerät lässt sich einfach wie ein Kugelschreiber tragen und verfügt über einen Clip. Das Display verfügt über eine Hintergrundbeleuchtung für das Arbeiten an dunklen Orten.
- Page 3 Einheit Messwert- Messwert anzeige Temperatur- Status- messwert anzeige Linke Taste Rechte Taste Mittlere Taste Beschreibung Niedriger Batterieladezustand Messwertanzeige angehalten Autom. Temperaturkompensation Autom. Temperaturkompensation Betriebsart Kalibrieren Display Bluetooth-Funktion/Deaktivierung Auto-Aus Messung Leitfähigkeit (µS/cm) Messung Summe der gelösten Salze (ppm) Messung Salzgehalt (mg/l) Hintergrundbeleuchtung Ein-Aus/Gerät einschalten Linke In Betriebsart Kalibrieren: Kalibriertemperatur reduzieren...
-
Page 4: Bedienung
BEDIENUNG Vor dem Gebrauch Nehmen Sie die Abdeckung durch Drehen gegen den Uhrzeigersinn von der Messsonde ab. Nach dem Gebrauch Reinigen Sie die Messsonde vorsichtig mit destilliertem Wasser und bringen Sie die Abdeckung wieder auf der Messsonde an. Einschalten Zum Einschalten des Geräts, drücken Sie die linke Taste. Nach dem Einschalten befindet sich das Gerät im Messbetrieb. - Page 5 KALIBRIERUNG Betriebsart Kalibrieren aktivieren Zur Aktivierung der Betriebsart Kalibrieren, halten Sie im Messbetrieb die mittlere Taste 3 Sekunden lang gedrückt. Die Messwertanzeige zeigt den aktuellen Kalibrierwert (1413 uS/cm) an. Die Temperaturanzeige zeigt den aktuellen Messwert an (letzte 3 Ziffern). Das CAL-Symbol blinkt.
- Page 6 mittlere Taste. Dann setzen Sie mit dem nächsten Schritt fort. Schritt 2 – Einstellung Übertragung des Leitfähigkeitswerts für Feststoffgehalt: Dieser Parameter erscheint auf der Messwertanzeige. Der Standardwert ist 0,500. Er hat die folgende Bedeutung: "Messwert Feststoffgehalt = Messwert Leitfähigkeit × Übertragungsrate". Um den angezeigten Wert zu erhöhen oder zu reduzieren, drücken Sie die rechte bzw.
-
Page 7: Technische Daten
TECHNISCHE DATEN Messbereich Leitfähigkeit: 0 - 1999 μS/cm Auflösung Leitfähigkeit: 1 μS/cm Messgenauigkeit Leitfähigkeit: ±2 % Temperaturbereich: 70 °C 212 °F) (ATC autom. Temperaturkompensation) Einstellbereich ATC-Korrekturfaktor: 0,000 - 0,999/°C (Standard 0,020) Auflösung/Genauigkeit: 0,1 °C (0,2 °F)/±0,5 °C (1 °F) Einheit Übertragung: Feststoffgehalt (ppm), Salz (mg/l) Einheit Übertragungsrate einstellbar: Leitfähigkeit ->... - Page 8 Ersetzen Sie die Batterien im Batteriegehäuse mit neuen. Fügen Sie die beiden Gehäusehälften wieder zusammen. Instandhaltung der Messsonde Reinigen Sie die Messsonde vorsichtig mit destilliertem Wasser, trocknen Sie die Sonde und bringen Sie die Abdeckung wieder an. Reinigen der Oberfläche Reinigen Sie das Gehäuse (außer Messsonde und Display) durch Abwischen mit Alkohol.
-
Page 9: Conductivity Meter

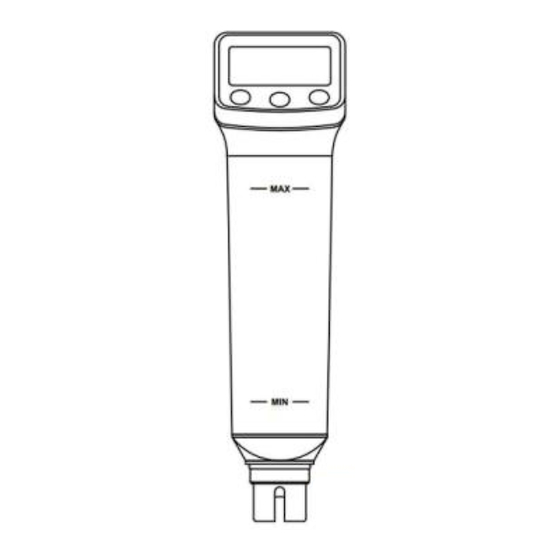

PUROTAP EC-18 Conductivity meter USER MANUAL... - Page 10 INTRODUCTION PUROTAP EC-18 is a general purpose hand held conductivity/TDS/salt meter with automatic temperature compensation (ATC). The custom liquid crystal display simultaneously shows temperature compensated readings and the liquid temperature. The instrument is easy to carry like a pen, and with a pen clip. A backlight function can help you work at dark place. AAA type battery can extend the battery life up to 400hours.
-
Page 12: Operation
OPERATION Before using: Conter-clockwise screw out the probe cover. After using: Use distilled water clean the probe carefully, close the probe cover. Power on: Press the left button once, turn on the device. After the power on, device at measurement mode, the main reading will display the measure reading(ATC), and the second display temperature value. - Page 13 CALIBRATION Enter calibration mode At measurement mode, Keep press the middle button 3 seconds to enter the calibration mode. The main display shows the current calibration point at 1413uS/cm. The second display shows the current measure reading (last 3digital). CAL symbol is flashing. Use the standard solution Prepare standard solution (1413uS/cm) for calibration.
- Page 14 button to decrease/Press right button to increase the current reading. Adjust by 0.000~0.999. Press middle button once to save the data and go to next step. Step 3: Conductivity transfer rate setting for Salt. The parameter shows at main display area, default 0.500.
-
Page 15: Specification
SPECIFICATION Conductivity Range: 0 to 1999 μS/cm Conductivity Resolution: 1μS/cm Conductivity Accuracy: ±2% Temperature Range: 0 to 70°C / 32 to 212°F (ATC auto temperature compensation) ATC parameter adjustable: 0.000~0.999/°C (default 0.020) Resolution/Accuracy: 0.1°C (0.2/1°F) / ±0.5°C (1°F) Unit transfer: TDS (ppm), Salt(mg/L) Unit transfer rate adjustable: Conductivity ->... - Page 16 Probe maintenance: Use distilled water clean the probe carefully, then make the probe dry and close the sensor cover. Surface clean: Alcohol can be used to wipe the machine body (except for probe and panel areas) NOTICE * Please always keep the sensor cover for protecting when storing. * Do not get close the vessel border to measure.
