Page 1

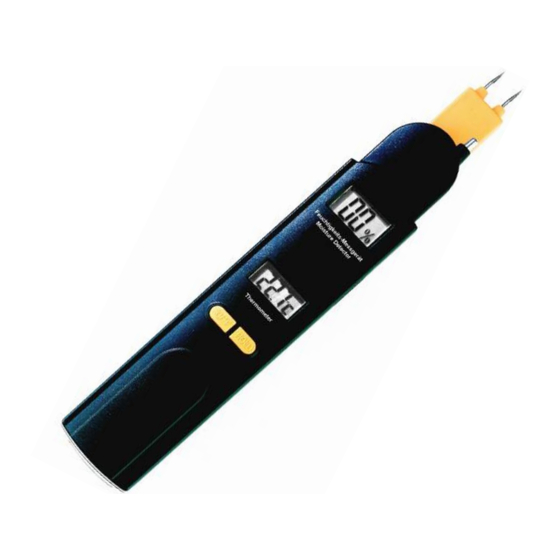

Bedienungsanleitung Feuchtigkeitsmessgerät mit Temperatur- messer Artikel Nr. 24 92 43 Instruction Manual Moisture Meter with Thermometer Article No. 24 92 43...
Page 2
Sehr geehrte Damen und Herren Bitte machen Sie sich in der Reihenfolge der Kapitel mit dem Gerät vertraut und bewahren Sie diese Bedienungsanleitung für spätere Zwecke gut auf. Bitte beachten Sie die Sicherheitshinweise! Diese sollen Ihnen den sachgemäßen Umgang erleichtern und Ihnen helfen, Missverständnissen und Schäden vorzubeugen.
Inhaltsverzeichnis Sicherheitshinweise ............Seite Produkteigenschaften ............. Seite Batteriewechsel ............... Seite Benutzung ............... Seite Feuchtigkeitsmessung ............ Seite Auswertung und Beurteilung der Messwerte ....Seite Umrechnungstabelle Wassergehalt und Holzfeuchte..Seite Richtwerte für den Feuchtigkeitshaushalt von Holz ..Seite 10 Temperaturmessung ............Seite 10 Technische Daten ............
Sicherheitshinweise Beachten Sie bitte zur Vermeidung von Fehlfunktio- nen, Schäden und gesundheitliche Beeinträchtigun- gen folgende Hinweise: Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Hand- habung. Bitte legen Sie die Bedienungsanleitung dem Produkt bei, wenn Sie es an Dritte weitergeben! ...
Page 7
Safety Notes Please note the following safety notes to avoid malfunctions, damage or physical injury: This manual belongs to the product. It contains important notes on operating the unit. Please pass it on along with the unit if it is handed over to a third party! ...
Page 8
Consignes de sécurité S'il vous plaît noter afin d'éviter dysfonctionnements, des dommages et des déficiences de santé, les informations suivantes: Cet utilisateur appartient à ce produit. Il contient l'installation et de manutention importants. S'il vous plaît inclure les instructions de fonctionnement du produit, si vous le transmettre à...
Page 9
prega notare modo evitare malfunzionamenti, danni e problemi di salute, le seguenti informazioni: Questo utente appartiene a questo prodotto. Che contiene importanti e maneggevolezza. Si prega di includere le istruzioni per l'uso del prodotto, se lo dia mai ad altri! ...
Inbetriebnahme und Bedienung Produkteigenschaften Der Feuchtigkeitsmesser arbeitet auf der Basis des Wider- stands-Messverfahrens. Das Messgerät dient zur Erfassung des Feuchtigkeitsgehaltes von Holz- und Bauwerkstoffen. Überprüfen Sie nun schnell und einfach die Feuchtigkeit von Schnitt- und Brennholz, Laminaten, Sparren, Balken, Wald- holz, Furnieren, Paneelen, Estrich sowie Gips, Putz und sogar den Feuchtigkeitsgehalt von Blumentopferde.
Inbetriebnahme und Bedienung Benutzung Vor der Benutzung kann der Feuchtigkeitsmesser kalibriert werden, indem Sie den Schiebeschalter (9) auf „CAL“ stellen. Drehen Sie jetzt den Kalibrierungsregler (10) langsam in eine der beiden Richtungen, bis auf dem oberen Display „60 %“ erscheint.
Inbetriebnahme und Bedienung Um mit den Messungen fortzufahren, drücken Sie erneut die Taste „HOLD“ und das Vorhängeschloss-Symbol erlischt im Display. Klappen Sie nach Abschluss der Messung den Messarm wieder ein, um eine Verletzung durch die Messspitzen zu vermieden. Auswertung und Beurteilung der Messwerte ...
Inbetriebnahme und Bedienung brauchen nun nur noch das Messgerät hineinstecken ohne sich die Finger schmutzig zu machen. Einen Messwert von 60 % erhalten Sie, wenn das zu messende Material aus Metall oder einem elektrisch gut leitenden Material ist. Wenn Sie die Messspitzen in Leitungs- wasser halten, erscheint ein Wert unter 60 %, da wenige Mineralstoffe im Wasser gelöst sind.
Inbetriebnahme und Bedienung Richtwerte für den Feuchtigkeitshaushalt von Holz Begriffe zur Holzfeuchte und deren Feuchtigkeitsbereich Begriff Holzfeuchte in % Frisches Holz / nass 50 bis 150 Fasergesättigtes Holz 28 bis 32 Halbtrockenes Holz 20 bis 30 Lufttrockenes Holz 15 bis 20 Darrtrockenes Holz <...
Start-Up and Operation Product Features The moisture meter uses the resistance measuring proce- dure. The unit can measure the moisture content of wood and building materials. Now you can quickly and conveniently check the moisture content of lumber, firewood, laminates, and rafters, beams, freshly cut wood, veneer, panels, screed, gypsum, plaster and even the moisture content of flower soil.
Start-Up and Operation Operation Before use the moisture meter can be calibrated. Set the slide switch (9) to “CAL”. Now turn the calibrating wheel (10) until “60 %” is displayed in the upper display. Now the unit is cali- brated and ready for use.
Start-Up and Operation Evaluation of the Measured Moisture Values Moisture values between 0 - 60 % are displayed. When pressing the probes into the material (e. g. wood), measure in different areas in the material, in which the mois- ture is not distributed evenly.
Start-Up and Operation Hints Do not mistake the wood moisture with the water content or equate these values; you have to convert the value. Wood moisture refers to kiln dried weight, i. e. absolutely dry wood and the water content refers to the proportion of water amount and damp weight of wood (bulk density of damp wood).
Start-Up and Operation You can use the probe (7) to measure the temperature on a surface (e. g. a component, motor, heating element, radiator, etc.). Hold the probe against the surface of the object you intend to measure. The temperature range is between - 20°C and +70°C (-4°F - 158°F).
Page 21
Verantwortung, dass das Produkt declare by our own responsibility that the product Feuchtigkeitsmessgerät mit Temperaturmesser Moisture Meter with Thermometer Artikel Nr. 24 92 43 Article No. 24 92 43 den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien und deren Änderungen festgelegt sind.
