CAPTEUR PIR UNIVERSEL 360° EN APPLIQUE
ET ENCASTRÉ, IP20, BLANC
RU360-01
VEUILLEZ LIRE LES INSTRUCTIONS AVANT DE COMMENCER L'INSTALLATION ET CONSERVEZ-LES POUR TOUTES
UTILISATIONS FUTURES.
Les produits électriques peuvent causer la mort, de graves blessures ou des dégâts matériels. Si vous avez des doutes sur
l'installation ou sur l'utilisation de ce produit, veuillez consulter un électricien compétent.
Remarque :
Les informations techniques et caractéristiques peuvent changer au fil du temps sans notification préalable. Pour rester informé de
ces possibles modifications, veuillez consulter le site internet www.robus.com ou robusdirect.com.
-5°C < Ta < +40°C, 220-240V ~ 50/60Hz, Classe II, IP44
Hauteur de montage maximum : 2,5 - 3m
Charge : Max 2000W pour incandescent, max 600W pour
Portée de détection : Angle de détection de 360°, portée de Ø12-18m
fluorescent, max 300W pour LED
Niveau de lux : Réglage de lumière du jour à nuit
Convient à un montage sur une surface normalement
Délai de temporisation : 10 secondes - 40 minutes
inflammable.

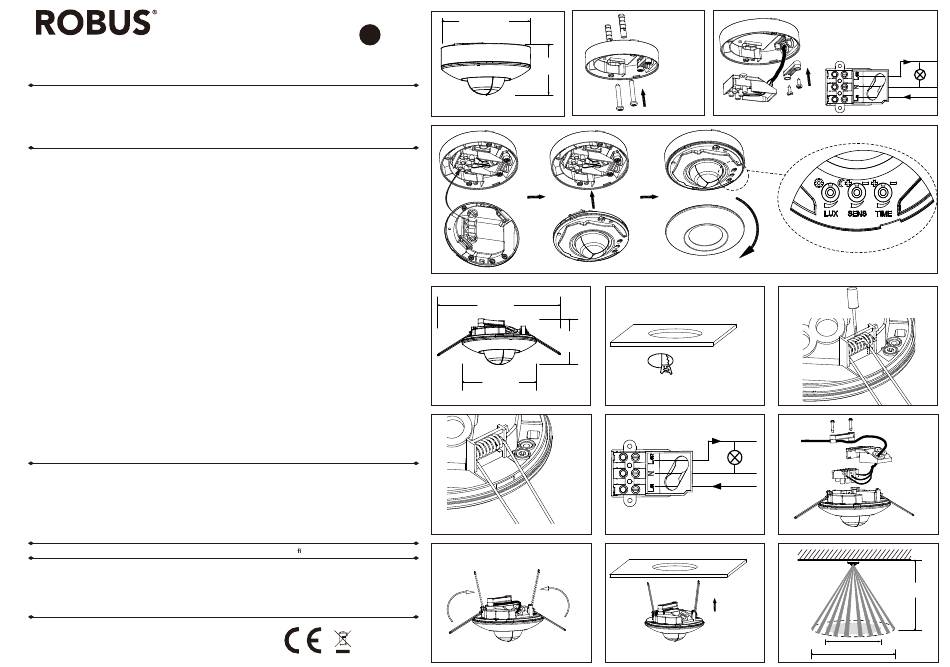

Installation
1. Vérifier que l'alimentation secteur est coupée avant d'entreprendre la tâche.
2. Emplacement : a. : 3 m maximum au-dessus du sol.
b. Éviter : les positions proches d'évacuations de gaz brulés, exutoires de chaleur ou sources de chaleur
susceptibles de provoquer un déclenchement inopiné. Éviter également d'orienter le capteur vers les éclairages intenses
susceptibles d'entraver le fonctionnement du capteur (ou de provoquer une recherche permanente, c'est-à-dire clignotement
permanent des témoins lumineux) quand le niveau de lux est réglé pour le fonctionnement de nuit. Ne pas poser le capteur contre
des surfaces sujettes à vibration.
3. Enlever le bornier de connexion pour démonter le capteur PIR.
Pose en applique :
1. Utilisez le boîtier de capteur pour marquer la position des vis de fixation. Recherchez l'emplacement des câbles électriques
encastrés avant de percer les trous de fixation.
2. Percez les trous dans la paroi et posez les chevilles de fixation. Passez les fils de connexion dans le trou pratiqué dans l'embase du
capteur et fixez la base sur la surface à l'aide des vis fournies.
3. Insérez les fils dans les trous dans la tête de capteur. Connectez les fils d'alimentation Lin (entrée) Neutre et Lout (sortie) aux
bornes appropriées. Insérez et fixez le bornier de connexion au corps du capteur à l'aide des vis.
4. Fixez le corps du capteur à l'embase.
5. Fixez le capot extérieur.
Pose encastrée :
1. Tracez l'empreinte de découpe Ø84 mm dans le plafond.
2. Montez les ressorts de maintien comme illustré ci-dessous.
3. Insérez les fils dans les trous dans la tête de capteur. Connectez les fils d'alimentation Lin (entrée) Neutre et Lout (sortie) aux
bornes appropriées. Insérez et fixez le bornier de connexion au corps du capteur à l'aide des vis.
4. Insérez le capteur dans la découpe d'encastrement en maintenant les ressorts en position verticale. Effectuez un essai en marchant
lentement pour déterminer la zone de détection. Le circuit d'alimentation se ferme pendant la durée préréglée dès que le capteur
détecte un mouvement. Quand vous avez terminé, réglez la luminosité et le délai de détection à votre convenance. Pivotez la
commande Lux vers l'icône de lune pour interrompre la détection pendant les heures diurnes (pour économiser l'énergie). Tournez
la commande Time vers le signe + pour allonger la durée d'activation jusqu'à 40 minutes. Remarque : quand le détecteur de
présence est activé, le processus de détection réinitialise la durée d'éclairage préprogrammée de sorte que la lumière reste allumée
jusqu'à la fin de la durée programmée.
Prise de contrôle manuelle:
Le capteur PIR peut être allumé en permanence pendant 8 heures. Après 1 minute de "mise en route", en utilisant l'interrupteur au mur
off/on 2 fois en 3 secondes, la lumière restera allumée pendant 8 heures. Après 8 heures, celle-ci entrera en "mode automatique"
(Auto mode). Pour revenir au mode de détection AUTO, il suffit d'éteindre la lumière à l'aide du commutateur pendant plus de 15
secondes, puis de l'allumer ; le capteur commence à chauffer pendant environ une minute, puis la lumière s'éteint.
Informations pour l'utilisateur du produit :
1. Veuillez, s'il vous plait, noter l'importance de disposer des Déchets d'Equipement Electriques et Electroniques séparément des
déchets ménagers (DEEE représenté par une poubelle barrée d'une croix).
2. Veuillez tenir compte de l'importance de votre contribution à la réutilisation et au recyclage de ce produit en fin de vie en le retournant
dans un centre de collecte de déchets des équipements électriques ou dans le point de vente à partir duquel vous effectuez l'achat du
produit de remplacement.
3. Cet équipement peut contenir des substances dangereuses pour la santé et l'environnement s'il est jeté n'importe où. Il est important
de le séparer des ordures ménagères et le recycler dans une consigne DEEE appropriée.
4. La "poubelle barrée d'une croix" présent sur le produit indique que cet appareil ne doit pas être jeté dans les ordures ménagères mais
doit être éliminé conformément à la réglementation DEEE locale.
L'installation doit être effectuée par un électricien quali é
IT: AVVERTENZA – I dispositivi elettrici possono causare lesioni gravi o la morte o danneggiare l'apparecchio. In caso di dubbi
sull'installazione o sull'utilizzo di questo prodotto, consultare un elettricista competente. Assicurarsi che l'alimentazione principale sia
spenta prima di effettuare interventi.
EST: HOIATUS! Elektritooted võivad põhjustada surma, raskeid vigastusi või varakahjustusi. Kui teil on toote paigaldamisel või
kasutamisel kahtlusi, küsige nõu asjatundlikult elektrikult. Enne töö alustamist veenduge, et elektrivool oleks välja lülitatud.
SLK: UPOZORNENIE - Elektrické výrobky môžu spôsobiť smrť, vážne zranenie alebo škodu na majetku. Ak máte akékoľvek pochybnosti
o inštalácii tohto výrobku, poraďte sa s kvalifikovaným elektrikárom. Pred začatím práce skontrolujte, že je hlavný zdroj
LED Group
Western Retail Park Tel: +353 1 7099000
Nangor Road Fax: +353 1 7099060
Dublin 12 D12E7VP Email: info@robus.com
Ireland Website: www.robus.com
Ø106mm
FR
57mm
Ø174mm
Ø106mm
1
2
66mm
Ø84mm
5
8
11
3
4
6
7
9 10
2.5-3m
Ø12m
12 13
Ø18m
