Page 1 Uživatelský manuál (2 - 33) Užívateľský manuál (34 - 65) Instrukcja obsługi (66 - 97) Használati útmutató (98 - 129) User guide (129 - 159) ...
Page 2: Uživatelský Manuál

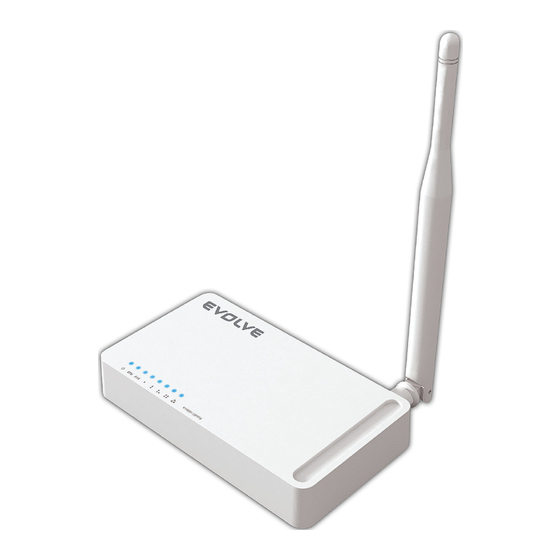

WR150N Bezdrátový Wi-Fi router s vestavěným 4-portovým switchem Uživatelský manuál...
Page 3 4-portový switch. To umožňuje uživatelům přístup k internetu pomocí DHCP / PPPoE / Static IP, čímž může rozšířit bezdrátové pokrytí. EVOLVE WR150N může být také použit jako opakovač nebo bezdrátový přístupový bod. Obecně se jedná o vysoce výkonné...
Page 4 POWER Tento LED indikátor svítí modře, pokud je k zařízení napájené Tento LED indikátor bliká modře, pokud je zařízení zapnuté Tento LED indikátor svítí modře, pokud jsou připojené bezdrátová zařízení a WLAN přenášejí data Když je úspěšně připojen WAN konektor LED indikátor svítí modře Během přenosu dat prostřednictvím WAN portu, LED indikátor bliká...
Page 5 d. Připojte druhý konec kabelu UTP LAN k ADSL nebo modemovému portu e. Připojte napájecí adaptér do routeru a pak do zásuvky f. Zapněte počítač g. Zkontrolujte a ujistěte se, že Power LED a LAN LED na routeru indikují zapnutí 3.2 Kontrola instalace Kontrolní...
Page 6: Připojení K Internetu
Pokud se vám zobrazí něco podobné obrázku výše, znamená to, že vašemu PC se nepodařilo připojit se k routeru. Prosím postupujte podle následujících kroků: a. Je propojení mezi routerem a PC správné? LED indikátor LAN portu na routeru a LED indikátor na adaptéru vašeho PC by měly svítit.
Page 7 Do kolonky "Uživatelské jméno" (User Name) a do "Password (heslo)" zadejte "admin", v obou případech použijte malá písmena. Potom myší klikněte na OK nebo stiskněte Enter. Poznámka: V případě, že se vám nezobrazí přihlašovací okno, znamená to, že bylo vaše PC nastaveno na proxy.
Page 8 4.2 Změna hesla Jako první vám doporučujeme, abyste si změnili vstupní heslo, z důvodu bezpečnosti routeru. Prosím, přesuňte se do "Management - Password" (management - heslo), kde je můžete jednoduše změnit.  Staré heslo (Old Password): napište současné heslo pro přihlášení ...
Page 9 4.3.1. Nastavení internetu (Internet Configuration Wizard) Toto rozhraní se používá k nastavení parametrů pro internetovou síť, která se připojuje k portu WAN vašeho přístupového bodu. Existují tři způsoby, prostřednictvím kterých se můžete připojit k internetu. Prosím, vyberte tu správnou podle informací poskytnutých vaším poskytovatelem internetu (ISP - internet service provider).
Page 10: Pokročilé Nastavení
4.3.1.3 PPPoE (ADSL) Point-to-Point Protocol over Ethernet (PPPoE) je virtuální, soukromé a bezpečné spojení mezi dvěma systémy, které umožňují přenos " zapouzdřených" dat. Tato technologie závisí na dvou obecně přijímaných normách: PPP a Ethernet. Připojuje uživatele prostřednictvím sítě Ethernet k Internetu společným širokopásmovým médiem, jako je bezdrátové...
Page 11 informace o nastavení bezdrátové sítě. Také můžete zjistit aktuální běžící verzi firmwaru nebo související informace o firmware. Systémové informace:  Webové stránky společnosti (Company Web Site): webové stránky naší společnosti  "Run Time" systému (System Run Time): ukazuje, jak dlouho systém běží. ...
Page 12 Formulář na konci této stránky zobrazuje celkový počet paketů, které router obdržel nebo odeslal. 5.2 Nastavení sítě 5.2.1 WAN rozhraní Tato stránka se používá ke konfiguraci parametrů WAN portů vašeho přístupového bodu. Jelikož jsme se tímto již zabývali v kapitole "4.3. Průvodce nastavením (Setup Wizard)", představíme si pouze hodnotu MTU.
Page 13 IP adres. 255.255.255.0 je typická maska hodnota pro sítě třídy C, které podporují rozsah adres IP od 192.0.0.x do 223.255.255.x. Třída C používá 24 bitů pro identifikaci sítě a 8 bitů pro identifikaci hostitele.  Název hostitele LAN (LAN host name): tento údaj není povinný, ve výchozím nastavení, je to EVOLVE. ...
Page 14  LAN DNS: můžete povolit nebo zakázat tuto funkci. Ve výchozím nastavení je vybrána povolena. 5.2.2.2 Nastavení DHCP Serveru Dynamic Host Configuration Protocol (DHCP) je lokální síťový protokol. Pokud povolíte tuto funkci, získáte dynamickou IP adresu od vašeho poskytovatele internetu automaticky. DHCP server znamená, že všechny počítače připojené...
Page 15 5.3 Bezdrátové připojení 5.3.1 Status bezdrátového připojení Tato stránka zobrazuje aktuální stav bezdrátového připojení k routeru. 5.3.2 Základní nastavení bezdrátového připojení Na této stránce můžete nastavit základní parametry pro bezdrátové připojení LAN klientů, které můžete připojit k přístupovému bodu. ...
Page 16  Režim (mode): Tato volba umožňuje vybrat rádiový standard pro provoz vašeho routeru.  802.11b a 802.11g jsou staré standardy 2,4 GHz módu, zatímco 802.11n je nejnovější standard založený na rychlejší OFMD (Orthogonal Frequency Division Multiplexing ) modulaci. Zde, ve výchozím nastavení...
Page 17 - Pro 64-bit: je potřeba zadat WEP klíč o délce 10 hexadecimálních (0-9, AF nebo AF) znaků (např. 00112233AA) nebo 5 znaků v kódování ASCII. - Pro 128-bit: je potřeba zadat WEP klíč o délce 26 hexadecimálních (0-9, AF nebo AF) znaků...
Page 18 5.3.3 Vícenásobné BSS  Název bezdrátové sítě (Wireless Network Name - SSID): Definujte ještě jednou název své bezdrátové sítě pro síť WLAN.  Vysílání SSID (SSID Broadcast): můžete povolit nebo zakázat vysílání SSID své bezdrátové sítě.  Ověřování (Authentication): můžete si vybrat jednu z metod šifrování. ...
Page 19  Název Repeateru bezdrátové sítě (Wireless Repeater Network Name - SSID): vyberte název SSID, pro který chcete nastavit funkce repeateru, nebo můžete zadat MAC adresu (Bridge MAC Address)  Kanál (Channel): Tato volba umožňuje vybrat kanál.  Horní / dolní (Upper/Lower): můžete ponechat výchozí nastavení - upper ...
Page 20 5.3.5 Ověření MAC adresy (MAC Authentication) Můžete kontrolovat připojení počítače k bezdrátové síti routeru prostřednictvím ověřování MAC adres. 5.3.6 Nastavení WPS WPS (Wi-Fi Protected Setup) představuje snadné řešení pro nastavení spojení mezi bezdrátovou stanici a bezdrátovým přístupovým bodem s šifrováním WPA nebo WPA2. Toto nastavení je ve výchozím nastavení...
Page 21 5.3.7 Pokročilé nastavení  Ochrana na pozadí (BG Protection Mode): Tato hodnota je ve výchozím stavu nastavena jako automatická  Základní nastavení rychlosti (Basic Data Rates): můžete si vybrat rychlost bezdrátového přenosu dat. Tento router poskytuje tři možnosti. Jako výchozí je nastavena - Default (1-2-5,5-11Mbps). ...
Page 22  Short Slot: ve výchozím nastavení je tato funkce zapnuta.  Tx Burst: tato funkce umožňuje snadné zvýšení výkonu v oblasti přenosu dat.  Pkt_Aggregate: ve výchozím nastavení je tato funkce vypnutá.  20/40 BssCoexSupport: ve výchozím nastavení je tato funkce zapnuta ...
Page 23 5.4.1 Kontrola přístupu k zařízení (Access Control) Nejdříve vyberte, zda tuto funkci povolíte nebo zakážete  Název (Name): Napište název routeru  Akce (Action): můžete povolit nebo zakázat vámi zadané adresy  Zdroj (Source): vyberte rozhraní adresy a zadejte výchozí IP adresu, kterou chcete zakázat nebo povolit ...
Page 24 Zvolte povolení nebo zakázání této funkce. Ve výchozím nastavení je vypnuta.  IP Adresa: Rozsah IP adres, které chcete filtrovat  Port: Port adresy, kterou chcete filtrovat  Typ protokolu (Protocol type): vyberte konkrétní typ protokolu, který chcete filtrovat. Můžete si vybrat UDP nebo TCP ...
Page 25 Tento router umožňuje zakázat filtrování MAC adresi, nebo tuto funkci povolit / zakázat pro vybrané MAC adresy, které uvedete níže.  Název MAC (MAC Name): název počítače  MAC adresa (MAC Address): zadejte MAC adresu počítače, které chcete zakázat/povolit ...
Page 26  Povolit/zakázat (Enable/Disable): tuto funkci můžete povolit nebo zakázat  Komentář (Comment): prosím, uveďte důvod, který vás vede k požívání této funkce  Trigger Port: Napište rozsah portů - počáteční a konečný port  Typ trigger portu (Trigger type): vyberte vrstvu transportního protokolu - TCP, UDP nebo obojí ...
Page 27  Externí Port: rozsah veřejných portů  Interní Port: číslo interního portu. Jedná se o TCP/UDP port aplikace běžící na počítači, který je připojen do vnitřní sítě  Souhrn (Port Forwarding List): tato tabulka vypíše podrobné informace o portech, které jste nastavili 5.4.7 Demilitarizované...
Page 28  Aktuální verze firmware (Current Firmware Version): zobrazuje současnou verzi firmware  Datum firmware (Firmware Date): datum, kdy jste aktualizovali současnou verzi firmware  Aktualizace firmware (Firmware Upgrade): vyberte verzi firmwaru uloženou na vašem počítači, pak klepněte na tlačítko Použít "Apply", čímž provedete upgrade firmwaru 5.5.2 DDNS DDNS je označení...
Page 29  Název (Host Name): zadejte název hostitele, který jste záískali po registraci u poskytovatele DDNS  Uživatelské jméno nebo emailová adresa (User Name/Email Address): Zadejte uživatelské jméno nebo e-mail, pod kterým jste se zaregistrovali u poskytovatele DDNS  Heslo (Password): zadejte heslo nebo klíč, který jste nastavili pro vaše přihlášení do služby 5.5.3 Nastavení...
Page 30 Klepněte na tlačítko Nastavení protokolu (Log settings), zobrazíte následující stránku:  Vzdálený server/IP adresa (Remote Syslog Server/IP Address): Zadejte IP adresu, která umožňuje syslog (funkce vzdáleného odesílání), zatímco zprávy systémového protokolu jsou ...
Page 31 odesílány na vzdálený server  SMTP Server/IP: Zadejte adresu SMTP serveru  Emailová adresa: zadejte e-mailovou adresu  Typ (Log Type): můžete si vybrat jeden z typů pro protokolu 5.5.6 Uložit/Obnovit nastavení (Save/Reload Settings) Tato stránka vám umožňuje uložit aktuální nastavení do souboru, nebo načíst nastavení ze souboru, který...
Page 32  Vzdálená správa (Remote Management): aktivací vzdálené správy můžete spravovat router na dálku  Port: zvolte číslo portu 5.5.8 Restart (Reboot) Kliknutím na tlačítko "reboot" dojde k rychlému restartování routeru ...
Page 33 ...
Page 34 WR150N Bezdrôtový Wi-Fi router so vstavaným 4-portovým switchom Užívateľský manuál...
Page 35 DHCP / PPPoE / Static IP, čím môže rozšíriť bezdrôtové pokrytie. EVOLVE WR150N môže byť taktiež použitý ako opakovač alebo bezdrôtový prístupový bod. Obecne sa jedná o vysoko výkonné a cenovo efektívne riešenie pre domácnosti a malé...
Page 36 POWER Tento LED indikátor svieti namodro, pokiaľ je k zariadenie napájané Tento LED indikátor bliká modro, pokiaľ je zariadenie zapnuté Tento LED indikátor svieti namodro, pokiaľ sú pripojené bezdrôtové zariadenia a WLAN prenášajú dáta Keď je úspešne pripojený WAN konektor LED indikátor svieti namodro V priebehu prenosu dát prostredníctvom WAN portu, LED indikátor bliká...
Page 37 e. Pripojte napájací adaptér do routeru a následne do zásuvky f. Zapnite počítač g. Skontrolujte a uistite sa, že Power LED a LAN LED na routeru indikujú zapnutie 3.2 Kontrola inštalácie Kontrolné LED indikátory WLAN na routeri sú jasne viditeľné a stav sieťového pripojenia je možné okamžite vidieť: a.
Page 38 V prípade, že sa vám zobrazí niečo podobné obrázku vyššie, znamená to, že vášmu PC sa nepodarilo pripojiť sa k routru. Prosím postupujte podľa nasledujúcich krokov: a. Je prepojenie medzi routerom a PC správne? LED indikátor LAN portu na routeri a LED indikátor na adaptéri vášho PC by mali svietiť. b.
Page 39 Do kolónky "Meno používateľa" (User Name) a do "Password (heslo)" zadajte "admin", v oboch prípadoch použite malé písmená. Potom myšou kliknite na OK alebo stlačte Enter. Poznámka: V prípade, že sa vám nezobrazí prihlasovacie okno, znamená to, že bolo vaše PC nastavené...
Page 40  Staré heslo (Old Password): napíšte súčasné heslo pre prihlásenie  Nové heslo (New Password): zadajte svoje nové heslo, ktoré budete používať pre prihlásenie  Potvrdenie hesla (Confirm Password): pre kontrolu zadajte ešte raz svoje nové heslo Poznámka: dĺžka hesla je maximálne 8 znakov, heslo dlhšie ako 8 znakov bude skrátené Časť...
Page 41 internetu. Prosím, vyberte tú správnu podľa informácií poskytnutých vašim poskytovateľom internetu (ISP - internet service provider). 4.3.1.1. DHCP Možnosť DHCP (Cable) znamená, že máte od vášho poskytovateľa internetu dynamickú IP adresu a nemusíte prevádzať žiadne nastavenia. 4.3.1.2. Statická IP adresa Pokiaľ...
Page 42: Pokročilé Nastavenia
káblový modem. Všetci používatelia Ethernetu môžu zdieľať spoločné pripojenie. Pokiaľ používate ADSL virtuálne dial-up pripojenie k internetu, zvoľte túto možnosť.  Používateľské meno (User Name): túto hodnotu získate od poskytovateľa internetového pripojenia  Heslo (Password): túto hodnotu získate od poskytovateľa internetového pripojenia 4.3.2 Sprievodca bezdrôtovým pripojením (Wireless Wizard) Tento sprievodca slúži k nastaveniu bezdrôtových parametrov.
Page 43 Systémové informácie:  Webové stránky spoločnosti (Company Web Site): webové stránky našej spoločnosti  "Run Time" systému (System Run Time): ukazuje, ako dlho systém beží.  Verzia firmware (Firmware Version): zobrazuje aktuálnu verziu firmware routeru. WAN:  MAC adresa: zobrazuje MAC adresu WAN rozhrania. ...
Page 44 5.2 Nastavenia siete 5.2.1 WAN rozhranie Táto stránka sa používa ku konfigurácií parametrov WAN portov vášho prístupového bodu. Keďže sme sa ale týmto už zaoberali v kapitole "4.3. Sprievodca nastavením (Setup Wizard)", predstavíme si iba hodnotu MTU. MTU: Táto hodnota znamená maximálne veľkosti dátových paketov, ktoré je možné vyslať daným sieťovým rozhraním.
Page 45 8 bitov pre identifikáciu hostiteľa.  Názov hostiteľa LAN (LAN host name): tento údaj nie je povinný, v predvolenom nastavení, je to EVOLVE.  LAN DNS: môžete povoliť alebo zakázať túto funkciu. V predvolenom nastavení je vybraná...
Page 46 5.2.2.2 Nastavení DHCP Serveru Dynamic Host Configuration Protocol (DHCP) je lokálny sieťový protokol. Pokiaľ povolíte túto funkciu, získate dynamickú IP adresu od vášho poskytovateľa internetu automaticky. DHCP server znamená, že všetky počítače pripojené k tomuto routeru budú mať dynamickú IP adresu. Začiatok rozsahu IP adries (Start of IP Pool IP Address): zobrazuje najnižšiu hodnotu v rozsahu IP adries, ktoré...
Page 47 5.3 Bezdrôtové pripojenie 5.3.1 Status bezdrôtového pripojenia Táto stránka zobrazuje aktuálny stav bezdrôtového pripojenia k routeru. 5.3.2 Základné nastavenie bezdrôtového pripojenia Na tejto stránke môžete nastaviť základné parametre pre bezdrôtové pripojenie LAN klientov, ktorých môžete pripojiť k prístupovému bodu. ...
Page 48  Režim (mode): Táto voľba umožňuje vybrať rádiový štandard pre prevádzku vášho routera.  802.11b a 802.11g sú staré štandardy 2,4 GHz módu, zatiaľ čo 802.11n je najnovší štandard založený na rýchlejšej OFMD (Orthogonal Frequency Division Multiplexing ) modulácií. Tu, v predvolenom nastavení...
Page 49 bodom  Šifrovanie (Encryption): vyberte 64-bit (vybrané štandardne) alebo 128-bit dĺžku WEP kľúča.128- bit dĺžka poskytne trochu vyššiu úroveň zabezpečenia bezdrôtovej siete. - Pre 64-bit: je potreba zadať WEP kľúč o dĺžke 10 hexadecimálnych (0-9, AF alebo AF) znakov (napr. 00112233AA) alebo 5 znakov v kódovaní ASCII. - Pre 128-bit: je potreba zadať...
Page 50 5.3.3 Viacnásobné BSS  Názov bezdrôtovej siete (Wireless Network Name - SSID): Definujte ešte raz názov svojej bezdrôtovej siete pre sieť WLAN.  Vysielanie SSID (SSID Broadcast): môžete povoliť alebo zakázať vysielanie SSID svojej bezdrôtovej siete.  Overovanie (Authentication): môžete si vybrať jednu z metód šifrovania. ...
Page 51 5.3.4.1 Opakovač (Repeater bridge/Repeater) Funkcia opakovača vám umožní rozšíriť bezdrôtové pokrytie a sprístupniť prístup k internetu ďalším terminálom.  Názov Repeateru bezdrôtovej siete (Wireless Repeater Network Name - SSID): vyberte názov SSID, pre ktorý chcete nastaviť funkcie repeateru, alebo môžete zadať MAC adresu (Bridge MAC Address) ...
Page 52 5.3.5 Overenie MAC adresy (MAC Authentication) Môžete kontrolovať pripojenie počítača k bezdrôtovej sieti routeru prostredníctvom overovania MAC adries. 5.3.6 Nastavenie WPS WPS (Wi-Fi Protected Setup) predstavuje jednoduché riešenie pre nastavenie spojenia medzi bezdrôtovou stanicou a bezdrôtovým prístupovým bodom so šifrovaním WPA alebo WPA2. Toto nastavenie je v predvolenom nastavení...
Page 53 5.3.7 Pokročilé nastavenia  Ochrana na pozadí (BG Protection Mode): Táto hodnota je v predvolenom stave nastavená ako automatická  Základné nastavenie rýchlosti (Basic Data Rates): môžete si vybrať rýchlosť bezdrôtového prenosu dát. Tento router poskytuje tri možnosti. Ako predvolená je nastavená - Default (1-2-5,5- 11Mbps).
Page 54 moderných bezdrôtových sietí používa preambulu s 56 bitmi. V predvolenom nastavení je vypnutá.  Short Slot: v predvolenom nastavení je táto funkcia zapnutá.  Tx Burst: táto funkcia umožňuje jednoduché zvýšení výkonu v oblasti prenosu dát.  Pkt_Aggregate: v predvolenom nastavení je táto funkcia vypnutá. ...
Page 55 5.4.1 Kontrola prístupu k zariadeniu (Access Control) Najskôr vyberte, či túto funkciu povolíte alebo zakážete  Názov (Name): Napíšte názov routeru  Akcia (Action): môžete povoliť alebo zakázať vami zadané adresy  Zdroj (Source): vyberte rozhranie adresy a zadajte predvolenú IP adresu, ktorú chcete zakázať alebo povoliť...
Page 56 5.4.2 Filtrovanie IP adries alebo portov V závislosti na tom, či je naviazané pripojenie k internetu, môžete na tejto stránke obmedziť určité typy dátových paketov smerujúcich z miestnej siete do internetu cez túto bránu. Zvoľte povolenie alebo zakázanie tejto funkcie. V predvolenom nastavení je vypnutá. ...
Page 57 5.4.3 Filtrovanie MAC adries (MAC Filtering) Na tejto stránke môžete pridať MAC adresy, ktoré majú byť filtrované, čím eliminujete prístup nežiadúcich používateľov v sieti Tento router umožňuje zakázať filtrovanie MAC adries, alebo túto funkciu povoliť / zakázať pre vybrané MAC adresy, ktoré uvediete nižšie. ...
Page 58  URL reťazec (URL string): zadajte reťazec obsiahnutý v URL alebo URL adresy, ktorú chcete používateľom siete zablokovať. A môžete taktiež kliknúť na tlačidlo "delete", čím odstránite adresy URL, ktoré ste zadali. 5.4.5 Port Trigger Na tejto stránke môžete nastaviť port pre prevádzku špeciálnych aplikácií. Uistite sa, že používate aktuálne aplikácie, ktoré...
Page 59 Môžete túto funkciu zakázať alebo povoliť, záleží na Vašich požiadavkách.  Komentár (Comment): prosím, uveďte dôvod, ktorý vás vedie k používaniu tejto funkcie  IP adresa (LAN IP): IP hostiteľa, ktorý je pripojený k internej sieti  Protokol: typ protokolu IP adresy ...
Page 60  Aktuálna verzia firmware (Current Firmware Version): zobrazuje súčasnú verziu firmware  Dátum firmware (Firmware Date): dátum, kedy ste aktualizovali súčasnú verziu firmware  Aktualizácie firmware (Firmware Upgrade): vyberte verziu firmwaru uloženú na vašom počítači, následne kliknite na tlačidlo Použiť "Apply", čím prevediete upgrade firmwaru 5.5.2 DDNS DDNS je označenie systému, ktorý...
Page 61  Poskytovateľ pripojenia (Service Provider): vyberte jedného poskytovateľa služby, u ktorého ste sa zaregistrovali  Názov (Host Name): zadajte názov hostiteľa, ktorý ste získali po registrácií u poskytovateľa DDNS  Používateľské meno alebo emailová adresa (User Name/Email Address): Zadajte používateľské meno alebo e-mail, pod ktorým ste sa zaregistrovali u poskytovateľa DDNS ...
Page 62 Kliknite na tlačidlo Nastavenia protokolu (Log settings), zobrazíte nasledujúcu stránku:  Vzdialený server/IP adresa (Remote Syslog Server/IP Address): Zadajte IP adresu, ktorá umožňuje syslog (funkcia vzdialeného odosielanie), zatiaľ čo správy systémového protokolu sú ...
Page 63 odosielané na vzdialený server  SMTP Server/IP: Zadajte adresu SMTP serveru  Emailová adresa: zadajte e-mailovú adresu  Typ (Log Type): môžete si vybrať jeden z typov protokolu 5.5.6 Uložiť/Obnoviť nastavenia (Save/Reload Settings) Táto stránka vám umožňuje uložiť aktuálne nastavenia do súboru, alebo načítať nastavenia zo súboru, ktorý...
Page 64  Vzdialené spravovanie (Remote Management): aktiváciou vzdialeného spravovania môžete spravovať router na diaľku  Port: zvoľte číslo portu 5.5.8 Reštart (Reboot) Kliknutím na tlačidlo "reboot" dôjde k rýchlemu reštartovaniu routeru ...
Page 65 ...
Page 66: Instrukcja Obsługi
WR150N Bezprzewodowy router Wi-Fi z wbudowanym switchem 4-portowym Instrukcja obsługi ...
Page 67 Dzięki temu użytkownicy mają dostęp do sieci przy pomocy DHCP / PPPoE / Static IP, co umożliwia rozszerzenie pokrycia bezprzewodowego. EVOLVE WR150N może też być użyty jako repeater i bezprzewodowy punkt dostępowy. Jest więc rozwiązaniem wszechstronnym i ciekawym cenowo o dużej wydajności do domu i małego biura.
Page 68 POWER Ta dioda LED świeci się na niebiesko jeśli jest podłączone zasilanie. Ta dioda LED miga na niebiesko, jeśli urządzenie jest włączone Ta dioda LED świeci się na niebiesko, jeśli są podłączone urządzenia WLAN bezprzewodowe i trwa transfer danych Ta dioda LED świeci się...
Page 69 3. INSTALACJA 3.1 Instalacja hardwarowa Wszystkie komputery, które mają być podłączone do sieci internet przy pomocy naszego urządzenia, muszą najpierw zostać poprawnie podłączone do routera dołączonymi kablami UTP LAN: a. Należy podłączyć kabel UTP LAN do jednego z portów LAN na routerze b.
Page 70 Jeśli pojawią się informacje podobne do pokazanych powyżej, oznacza to, że połączenie między routerem i komputerem zostało poprawnie ustawione. Jeśli pojawiają się informacje podobne do pokazanych powyżej, oznacza to, że komputer nie został podłączony do routera. Wtedy należy postępować w następujący sposób: a.
Page 71 Po chwili na ekranie pojawi się okno zgłoszeniowe podobne do tego pokazanego poniżej. Do okna "Nazwa użytkownika" (User Name) i do "Password (hasło)" należy wpisać "admin", w obydwóch wypadkach należy użyć małych liter. Potem należy kliknąć na OK lub Enter. Uwaga: Jeśli nie otworzy się...
Page 72 4.2 Zmiana hasła W pierwszej kolejności zalecamy, z powodu bezpieczeństwa, zmianę hasła dostępowego. Należy przejść do "Management - Password" (management - hasło), gdzie można w łatwy sposób zmienić hasło.  Stare hasło (Old Password): należy podać dotychczasowe hasło  Nowe hasło (New Password): należy podać nowe hasło do logowania ...
Page 73 4.3.1. Ustawienia internetu (Internet Configuration Wizard) Tego interfejsu używa się do ustawień parametrów sieci internetowej, podłączonej do portu WAN punktu dostępowego. Istnieją trzy sposoby podłączenia do internetu. Należy wybrać odpowiedni zgodnie z informacjami dostarczonymi przez dostawcę internetu (ISP - internet service provider). 4.3.1.1.
Page 74: Ustawienia Zaawansowane
Point-to-Point Protocol over Ethernet (PPPoE) to wirtualne, prywatne i bezpieczne połączenie między dwoma systemami, które umożliwiają transfer „zamkniętych“ danych. Ta technologia jest założona na dwóch normach: PPP i Ethernet. Przyłącza użytkownika do Internetu przy pomocy sieci Ethernet, wykorzystując wspóle media szerokopasmowe takie jak urządzenie bezprzewodowe lub modem przewodowy.
Page 75 Informacje systemowe:  Webowe strony firmowe (Company Web Site): strony webowe firmy  "Run Time" systemu (System Run Time): pokazuje jak długo jest system uruchomiony.  Wersja firmware (Firmware Version): pokazuje aktualną wersję firmware routera. WAN:  Adres MAC: pokazuje adres MAC interfejsu WAN. ...
Page 76 5.2 Ustawienia sieci 5.2.1 Interfejs WAN Tej strony używa się do konfiguracji parametrów portów WAN punktu dostępowego. Zostało to już opisane w rozdziale "4.3. Przewodnik po ustawieniach (Setup Wizard)" a tutaj zostaną przedstawione tylko wartości MTU. MTU: Ta wartość oznacza maksymalną wielkość pakietów danych, które można wysłać poprzez interfejs sieciowy.
Page 77 8 bitów do identyfikacji hosta.  Nazwa hosta LAN (LAN host name): ta pozycja nie jest obowiązkowa, w ustawieniu fabrycznym jest to EVOLVE.  LAN DNS: można włączyć lub wyłączyć tę funkcję. W ustawieniu fabrycznym ustawiona jest na włączoną.
Page 78 5.2.2.2 Ustawienia serweru DHCP Dynamic Host Configuration Protocol (DHCP) to lokalny protokół sieciowy. W przypadku włączenia tej funkcji, dynamiczny adres IP zostanie dostarczony przez dostawcę internetu automatycznie. Serwer DHCP oznacza, że wszystkie komputery podłączone do danego routera będą mieć dynamiczny adres IP.
Page 79 5.3 Połączenie bezprzewodowe 5.3.1 Status połączenia bezprzewodowego Ta strona pokazuje aktualny stan bezprzewodowego podłączenia do routera. 5.3.2 Podstawowe ustawienia połączenia bezprzewodowego Na tej stronie można ustawić podstawowe parametry do bezprzewodowego podłączenia klientów LAN, podłączonych do punktu dostępowego. ...
Page 80  Tryb (mode): Ta opcja umożliwia wybranie standardu radiowego do obsługi danego routera.  802.11b i 802.11g to stare standardy trybu 2,4 GHz, przy czym 802.11n to najnowszy standard zbudowany na sybszej modulacji OFMD (Orthogonal Frequency Division Multiplexing ). Tu, w fabrycznym ustawieniu B, G, N jest wybrany tryb, który oferuje najlepszą...
Page 81 - System otwarty (Open System) – automatyczna autoryzacja przez punkt dostępowy - Wspólny klucz (Shared Key) – autoryzacja na żądanie wygenerowane przez punkt dostępowy  Szyfrowanie (Encryption): należy wybrać długość klucza WEP 64-bit (standardowo) lub 128-bit. Długość 128-bit daje trochę wyższy poziom zabezpieczeń sieci bezprzewodowej. - Dla 64-bit: należy podać...
Page 82  Nazwa sieci bezprzewodowej (Wireless Network Name - SSID): Należy podać ponownie nazwę swojej sieci bezprzewodowej dla sieci WLAN.  Wysyłanie SSID (SSID Broadcast): można umożliwić lub zabronić wysyłania SSID swojej sieci bezprzewodowej.  Autoryzacja (Authentication): można wybrać jedną z metod szyfrowania. ...
Page 83  Nazwa Repeatera sieci bezprzewodowej (Wireless Repeater Network Name - SSID): należy wybrać nazwę SSID, dla którego ma być ustawiona funkcja repeatera lub można podać adres MAC (Bridge MAC Address)  Kanał (Channel): Ta opcja umożliwia wybranie kanału.  Górny / dolny (Upper/Lower): można pozostawić ustawienie pierwotne na górny - upper ...
Page 84 Można sprawdzać połączenie komputera z siecią bezprzewodową routera przy pomocy autoryzacji adresów MAC. 5.3.6 Ustawienia WPS WPS (Wi-Fi Protected Setup) to łatwe ustawienie połączenia pomiędzy bezprzewodową stacją i bezprzewodowym punktem dostępowym z szyfrowaniem WPA lub WPA2. Fabrycznie jest ustawione na włączone.
Page 85 5.3.7 Ustawienia zaawansowane  Ochrona w tle (BG Protection Mode): Ta wartość fabrycznie ustawiona jest na automatyczną  Podstawowe ustawienia szybkości (Basic Data Rates): można wybrać szybkość bezprzewodowego transferu danych. Nasz router umożliwia trzy szybkości. Fabrycznie ustawiona to Default (1-2-5,5-11Mbps). ...
Page 86 nowoczesnych sieci bezprzewodowych używa wstępu z 56 bitów. Fabrycznie ta funkcja jest wyłączona.  Short Slot: w ustawieniu fabrycznym ta funkcja jest włączona.  Tx Burst: ta funkcja umożliwia łatwe polepszenie wydajności w sferze transferu danych.  Pkt_Aggregate: w ustawieniach fabrycznych ta funkcja jest wyłączona. ...
Page 87 5.4.1 Kontrola dostępu do urządzenia (Access Control) Najpierw należy zdecydować czy ta funkcja ma być włączona czy wyłączona.  Nazwa (Name): Należy podać nazwę routera  Akcja (Action): można udostępnić lub zablokować wskazane adresy.  Źródło (Source): należy podać interfejs adresu i podać początkowy adres IP, który ma być udostępniony lub zablokowany ...
Page 88 Należy wybrać włączenie lub wyłączenie tej funkcji. W ustawieniu fabrycznym jest ona wyłączona.  Adres IP: Przedział filtrowanych adresów IP  Port: Port filtrowanego adresu  Typ protokołu (Protocol type): należy wybrać konkretny typ filtrowanego protokołu. Można wybrać UDP lub TCP ...
Page 89 wybranych adresów MAC.  Nazwa MAC (MAC Name): nazwa komputera  Adres MAC (MAC Address): należy podać adres MAC komputera, dla którego ta funkcja ma być włączona/wyłączona  Klient (DHCP Client): pokazywanie informacji o kliencie DHCP  Lista (MAC Filter List): tabela ze szczegółowymi informacjami dotyczącymi filtrowanych adresów MAC.
Page 90  Włączyć/Wyłączyć (Enable/Disable): włączenie lub wyłączenie tej funkcji  Komentarz (Comment): informacja o przyczynach używania tej funkcji  Trigger Port: Przedział portów – port początkowy i końcowy  Typ trigger portu (Trigger type): należy wybrać poziom protokołu transferowego - TCP, UDP lub obydwa ...
Page 91  Adres IP (LAN IP): IP hosta podłączonego do sieci wewnętrznej  Protokół: typ protokołu adresu IP  Port zewnętrzny: przedział ogólnodostępnych portów  Port wewnętrzny: numer portu wewnętrznego. Chodzi o port TCP/UDP aplikacji uruchomionej na komputerze, który jest podłączony do sieci wewnętrznej ...
Page 92  Aktualna wersja firmware (Current Firmware Version): pokazuje aktualną wersję firmware  Data firmware (Firmware Date): data aktualizacji używanej wersji firmware  Aktualizacja firmware (Firmware Upgrade): należy wybrać wersję firmware zapisaną w komputerze a następnie kliknąć na "Apply", dzięki czemu firmware zostanie zaktualizowany. 5.5.2 DDNS DDNS to określenie systemu, który umożliwia w czasie realnym aktualizowanie informacji o domenie internetowej zapisanej na serwerze DNS.
Page 93  Nazwa użytkownika lub adres email (User Name/Email Address): Należy podać nazwę użytkownika lub adres email podany w trakcie rejestracji u dostawcy DDNS  Hasło (Password): należy podać hasło lub klucz podany w czasie rejestracji. 5.5.3 Ustawienie czasu (Time Zone Settings) Na tej stronie można ustawić...
Page 94 Klikając na przycisk Ustawienia protokołu (Log settings), otwiera się następującą stronę:  Zdalny serwer/Adres IP (Remote Syslog Server/IP Address): Należy podać adres IP umożliwiający syslog (funkcję zdalnego zarządzania). ...
Page 95  Serwer SMTP/IP: Należy podać adres serwera SMTP.  Adres Email: należy podać adres email  Typ (Log Type): można wybrać jeden z typów protokołu. 5.5.6 Zapisać/Odnowić ustawienia fabryczne (Save/Reload Settings) Na tej stronie można zapisać aktualne ustawienia, ściągnąć ustawienia z pliku, który był wcześniej zapisany lub odnowić...
Page 96  Zdalne zarządzanie (Remote Management): włączenie funkcji zdalnego zarządzania routerem.  Port: należy wybrać numer portu 5.5.8 Restart (Reboot) Klikając na przycisk "reboot" uruchamia się zrestartowanie urządzenia. ...
Page 98: Használati Útmutató
WR150N Vezeték nélküli Wi-Fi router beépített 4-portos switch-csel Használati útmutató ...
Page 99 2. BEVEZETÉS 2. 1. Bemutatás Az EVOLVE WR150N egy kombinált internet hálózati megosztó készülék (vezetékes és vezeték nélküli), amely a router és a 4 portos switch segítségével ossza meg az internetet. Ez lehetőséget ad a felhasználóknak az internethez a DHCP / PPPoE / Statikus IP által, amellyel megnövelheti a vezeték nélküli hálózat hatótávolságát.
Page 100 POWER Ez a LED jelzőfény kéken világít akkor, ha a készülék be van kapcsolva Ez a LED jelzőfény kéken villog akkor, ha a készülék be van kapcsolva Ez a LED jelzőfény kéken világít akkor, ha vezeték nélküli berendezés van WLAN csatlakoztatva, vagy adatátvitel működik Ha a WAN csatlakoztatva van, akkor LED jelzőfény kéken világít...
Page 101 3. TELEPÍTÉS 3.1 Hardver telepítése Minden számítógép, amelyet szeretne az internethez csatlakoztatni, ennek a routernek a segítségével, abban az esetben a csomagban található LAN UTP vezetéket kell megfelelően csatlakoztatni: a. Csatlakoztassa a csomagban található UTP LAN vezetéket a LAN egyik portjához b.
Page 102 Amennyiben egy hasonló kép jelenik meg Ön előtt az azt jelenti, hogy a router és a számítógép között létrejött a kapcsolat. Amennyiben egy hasonló kép jelenik meg Ön előtt az azt jelenti, hogy a router és a számítógép között nem jött létre a megfelelő kapcsolat. Kérem, a következő pontok szerint járjon el: a.
Page 103 Rövid idő után megnyílik a bejelentkező lap, az ábrán látható módon. A "Felhasználó név" (User Name) és a "Password (jelszó)“ mezőkbe írja be, hogy "admin", mindkét esetben ügyeljen a kisbetűkre. Ezután kattintson az OK gombra, vagy nyomja meg az Entert. Megjegyzés: amennyiben nem jelenik meg a belépő...
Page 104 4.2 A jelszó megváltoztatása Első lépésként azt ajánljuk Önnek, hogy változtassa meg a jelszót a router biztonságának az érdekében. Kérem, nyissa meg a "Management - Password" (menedzsment - jelszó), ahol egyszerűen megváltoztathatja  Régi jelszó (Old Password): adja meg a jelenlegi bejelentkező jelszót ...
Page 105 4.3.1. Az internet beállítása (Internet Configuration Wizard) Ez a felület az internetes hálózat paramétereit szolgáltatja, amely a az Ön hozzáférési pontján a WAN csatlakozáson keresztül jut el Önhöz. Három féleképpen csatlakozhat az internethez. Kérem, válassza ki az internet szolgáltatásától függően az Önnek megfelelőt (ISP - internet service provider).
Page 106 A Point-to-Point Protocol over Ethernet (PPPoE) egy virtuális, egy privát és biztonságos kapcsolat két rendszer között, amely lehetővé teszi a „zárt” adatok továbbítását. Ez a technológia két széles körben elterjedt szabványon alapszik: PPP és Ethernet. Csatlakoztatja a felhasználót az internethez az Etherneten keresztül egy közös szélessávú...
Page 107 5.1 Rendszer állapot A rendszer állapot menü pont az aktuális router állapotot szolgáltatja Önnek, beleértve a LAN és WAN felületet és a vezeték nélküli hálózati beállításokról szóló információkat is. Itt kaphat információkat az aktuálisan futó firmware-től, illetve további általános információkat. Rendszer információk: ...
Page 108  Vezeték nélküli mód: megjeleniti azon IEEE szabványokat, amelyek megfelelnek a csatlakozásnak.  Csatorna: azon csatornát/frekvenciát jeleníti meg, amelyek akti vak  SSID küldése: megjeleniti, hogy az SSID küldése engedélyezett/tiltott. Az oldal alján látható, az adatcsomagok teljes számát, ez a router által küldött és fogadott adatmennyiség egésze.
Page 109 küldhető. A lassú kapcsolatnál a nagy csomagok bizonyos problémákat okozhatnak, amitől csökkenhet a sebesség, és növelődik a késleltetés. Az alapértelmezett érték 1500.  Automatikus újrakapcsolódás (Auto Reconnection): ez a funkció az alapértelmezett módban engedélyezve van. 5.2.2 LAN/DHCP Server A Local Area Network (LAN) a router által irányított alhálózatok csoportja. A hálózat felépítését befolyásolja az Ön internet szolgáltatójának a nyilvános IP címe.
Page 110 24 bites azonosítást használ a hálózat azonosítására, 8 bites azonosítót a befogadó számára.  LAN kiszolgálónév (LAN host name): ennek az adatnak a megváltoztatása nem kötelező, az alapértelmezett beállítás az EVOLVE.  LAN DNS: ezt a funkciót engedélyezheti, vagy letilthatja. Az alapértelmezett beállítás az engedélyezett.
Page 111 Név (Host Name): az Ön IP címének a neve. IP cím (IP Address): azt az IP címet jeleníti meg, amelyet az adott hálózati eszközhöz szeretne rendelni. MAC cím (MAC Address): megjeleniti a számítógép MAC címet, amely az adott IP címhez van rendelve.
Page 112  Üzemmód (mode): ez a funkció segít kiválasztani a rádió szabványt az Ön router-jének a megfelelő működéséhez.  802.11b és a 802.11g a régi szabványok a 2,4 GHz módhoz, a legújabb szabvány a 802.11n a gyorsabb OFMD módon alapszik (Orthogonal Frequency Division Multiplexing). Itt válassza ki az Önnek leginkább megfelelő...
Page 113  Hitelesítés (Authentication): a WEP esetében a következő hitelesítési módszerekből kell választania: - Nyílt rendszer (Open System) – az állomást automatikus ellenőrzi a hozzáférési pont. - Megosztott kulcs (Shared Key) – az állomás csak a hozzáférési pont által van hitelesítve Titkosítás (Encryption): válassza ki a 64-bit (alapértelmezett beállítás), vagy 128-bit hosszúságú...
Page 114  Titkosítási kulcs: az előre titkosított kulcs, amelyet adatátvitel közben használ, két részből áll: egy jelszó és HEX (64 karakter). Adja meg a „Pre-Shared Key”, vagy 8-63 ASCII karaktert, vagy 64 hexadecimális számjegyet, 0x kezdéssel (pl.: 0x321253abcde…)  Megjegyzés: annak köszönhetően, hogy bebizonyosodott, hogy a WEP titkosítást lehetséges dekódolni, azt ajánljuk, hogy a WPA2 titkosítást használja, amely jóval megbízhatóbb és biztonságosabb.
Page 115  A vezeték nélküli hálózati ismétlő neve (Wireless Repeater Network Name - SSID): válassza ki az SSID nevét, amelyet szeretne ellátni ismétlő funkcióval, vagy megadhatja a MAC címet is (Bridge MAC Address)  Csatorna (Channel): itt lehetősége van csatornát választani. ...
Page 116 5.3.5MAC cím hitelesítése (MAC Authentication) Ellenőrizheti a számítógép csatlakozását a vezeték nélküli hálózathoz a router-on keresztül, a MAC cím hitelesítésével. 5.3.6 WPS beállítások A WPS (Wi-Fi Protected Setup) jelenti az egyszerű megoldást a vezeték nélküli állomás és a vezeték nélküli hozzáférési pont WPA vagy WPA2 titkosítású...
Page 117 5.3.7 Haladó beállítások  Védelem a háttérben (BG Protection Mode): az alapszintű beállításokban ez a funkció az automatikusra van állítva  Alapvető adatátviteli beállítások (Basic Data Rates): itt lehet kiválasztani a vezeték nélküli adatátviteli sebességet. Ez a router három lehetőséget támogat. Az alapszintű beállítás a Default (1-2-5,5-11 Mbps) ...
Page 118 használja.  Short Preamble: ez határozza meg a 802.11 csomag szinkronizációs mezőjét. A modern vezeték nélküli hálózatok többnyire az 56 bit-es preambulit használja. Az alapértelmezett beállítás az deaktivált.  Short Slot: az alapértelmezett beállítás az aktivált.  Tx Burst: ez a funkció egyszerűen növeli az adatátviteli teljesítmény. ...
Page 119 5.4.1 Az eszközök hozzáférésének a szabályozása (Access Control) Előbb engedélyeznie kell, vagy le kell tiltania ezt a funkciót  Név (Name): adja meg a router nevét  Esemény (Action): engedélyezze, vagy tiltsa le az Ön által megadott címeket  Forrás (Source): válassza ki a felület címét, majd adja meg az alapértelmezett IP címet, amit letilthat, vagy engedélyezhet ...
Page 120 Válassza ki, hogy engedélyezi, vagy letiltja ezt a funkciót. Az alapértelmezett beállítás a kikapcsolt.  IP cím: a szűrni kívánt IP cím tartomány  Port: a szűrni kívánt Port tartomány  Protokoll típusa (Protocol type): válassza ki a konkrét protokoll típust, amit szűrni szeretne. Kiválaszthatja az UDP vagy az TCP.
Page 121 Ez a router lehetővé teszi Önnek, MAC címeket szűrjön. Ez a funkció aktiválható/deaktiválható egyes MAC címeket.  MAC név (MAC Name): a számítógép neve  MAC címe (MAC Address): adja meg annak a számítógépnek a MAC címét, amit le szeretne tiltani, vagy engedélyezni szeretne ...
Page 122  Engedélyezés/tiltás (Enable/Disable): ezt a funkciót engedélyezheti, vagy letilthatja  Kommentár (Comment): kérem, a hasznosnak vélt használat során felfedezett észrevételeit itt ossza meg  Trigger Port: port tartomány – kezdő port, vég port  Trigger port típusa (Trigger type): válassza ki az átviteli protokoll réteget - TCP, UDP vagy mindkettő...
Page 123 Az Ön igényeinek megfelelően engedélyezheti vagy letilthatja ezt a funkciót  Kommentár (Comment): kérem, a hasznosnak vélt használat során felfedezett észrevételeit itt ossza meg  IP cím (LAN IP): a Host IP címe, amely csatakozva van az internetes hálózathoz ...
Page 124 összeomláshoz vezet.  Aktuális firmware verzió (Current Firmware Version): az aktuális verziószám megjelenítése  Firmware kiadási dátum (Firmware Date): dátum, amikor az aktuális fimware frissítésen esett át  Firmware frissítés (Firmware Upgrade): válassza ki a számítógépen tárolt firmwaret, majd kattintson az „Apply”...
Page 125  Kapcsolatszolgáltató (Service Provider): válasszon ki egy szolgáltatót, akihez mar beregisztrált  Név (Host Name): adja meg a szolgáltató nevét, amelyet a DDNS szolgáltatótól kapott a regisztrációnál  Felhasználó név, vagy e-mail cím (User Name/Email Address): adja meg a felhasználói nevet, vagy az e-mail címet, amit regisztrált a DDNS szolgáltatónál ...
Page 126 Kattintson a Protokoll beállításra (Log settings), megjelenik a következő ablak:  Távoli szerver/IP cím (Remote Syslog Server/IP Address): adja meg az IP címet, amely engedélyezi a syslog (a távoli küldés funkciója), amíg a syslog üzenetet küld egy távoli szerverre. ...
Page 127  SMTP Szerver/IP: adja meg az SMTP szerver címét  E-mail cím: adja meg az e-mail címet  Típus (Log Type): válasszon ki egy protokoll típust 5.5.6 Mentés/Mentések visszaállítása (Save/Reload Settings) Ez az oldal lehetővé teszi, hogy az aktuális beállítások elmentse egyetlen fájlba, vagy visszaállítsa a régebbi mentet beállításokat.
Page 128  Távoli kezelés (Remote Management): ezen funkció aktiválásával távolról is elérhetővé válik a router beállításai  Port: válassza ki a port számát 5.5.8 Újraindítás (Reboot) Kattintson a "reboot" gombra, és a router gyors újraindításon esik át. ...
Page 130 WR150N Wireless router with built in 4-ports switch User guide ...
Page 131: Product Overview
4-port switch. It allows users to access Internet by DHCP/PPPoE/Static IP and can expand the wireless coverage. WR150N can be also used as a repeater and a Wireless AP . Generally, it is a high performance and cost-effective solution for home and small offices.
Page 132 POWER This indicator lights blue when the hub is receives power, otherwise it is off. This indicator blinks blue when Router powered on. This indicator lights blue when there are wireless devices connected and WLAN transmitting data to WLAN Router. When the WAN port is connected successfully the indicator lights blue.
Page 133 - 2. Connect the other end of the UTP LAN cable to your computer’s LAN port. - 3. Connect the second UTP LAN cable to router’s WAN port. - 4. Connect the other end of the UTP LAN cable to ADSL or Modem port. - 5.
Page 134: Connecting To Internet
If the result displayed is similar to that shown in above figure, it means that the connection between your PC and the Router has been established. If the result displayed is similar to that shown in the above figure, it means that your PC has not connected to the Router successfully.
Page 135 Enter admin for User Name and Password, both in lower case letters. Then click OK button or press Enter key . Note: If the above screen does not prompt, it means that your web-browser has been set to using a proxy.
Page 136 4.2 Changing Password First, we recommend that you change the password to protect the security of your router. Please go to Management-Password change the password required to log into your Router. Old Password: please enter the current password of this router. New Password: new password is used for administrator authentication.
Page 137 4.3.1 Internet Configuration Wizard This interface is used to configure the parameters for Internet network which connects to the WAN port of your Access Point. There are three methods provided to allow you to access Internet. Please choose the appropriate one according to the information provided by your ISP (Internet Service Provider).
Page 138 two systems that enables encapsulated data transport. It relies on two widely accepted standards: PPP and Ethernet. It connects users through an Ethernet to the Internet with a common broadband medium, such as wireless device or cable modem. All the users over the Ethernet can share a common connection.
Page 139 System Information - Company Website: our company’s website. - System Run Time: shows how long the system has run. - Firmware Version: displays the current firmware version of the Router. - MAC Address: displays the MAC address of the WAN interface. - Connection Status: displays the connection type of the WAN port.
Page 140 5.2 Network Settings 5.2.1 WAN Interface This page is used to configure the parameters for the WAN port of your Access Point. Since we have discussed this setting on Setup Wizard, here we introduce the MTU value. MTU: It means Max Transmit Unit for packet. When using slow links, large packets can cause some delays thereby increasing lag and latency.
Page 141 192.0.0.x to 223.255.255.x. Class C network netmask uses 24 bits to identify the network and 8 bits to identify the host. LAN host name: this is optional, by default, it is EVOLVE. LAN DNS: you can choose to enable or disable this function. By default, it is Enable selected.
Page 142 function, you will get a dynamic IP address from your ISP automatically. DHCP server means that all the computers connected to this router will get IP address dynamically. Start of IP Pool IP Address: displays the start IP Address of the range that will be assigned to each computer connected with the router.
Page 143 5.3 Wireless 5.3.1 Wireless Status This page displays the current wireless status of the router. 5.3.2 Wireless Basic Settings On this page, you could configure the parameters for Wireless LAN clients that may connect to your Access Point. ...
Page 144 Mode: This option allows you to choose the radio standard for operation of your Router. 802.11b and 802.11g are old 2.4GHz mode, while 802.11n is the latest standard based on faster Orthogonal Frequency Division Multiplexing (OFDM) modulation. Here, by default, the B, G, N Mode is selected, this mode offers better compatibility.
Page 145 Authentication: One of the following authentication modes should be selected if WEP security method is used: Open System - station is authenticated automatically by AP . Shared Key - station is authenticated after the challenge, generated by AP . Encryption: 64-bit (selected by default) or 128-bit WEP Key length should be selected.
Page 146 Protocol, which uses the Advanced Encryption Standards (AES) algorithm. Encryption key: This is a pre-defined key used for encryption during data transmission. It has two formats: Passphrase and Hex (64 characters). Then you need to enter the Pre-Shared Key, either 8~63 ASCII characters, such as 012345678..(or 64 Hexadecimal digits leading by 0x, such as “0x321253abcde…”).
Page 147 Wireless Repeater Network Name (SSID): choose the SSID you want to implement the repeater function. Bridge MAC Address: or you can enter the MAC address. Channel: select one channel according to the main Router and your method. Upper/Lower: you can keep it the default setting. Authentication: select one encryption method for this repeater function.
Page 148 5.3.5 MAC Authentication You can control the PC to connect with the wireless Router through MAC authentication 5.3.6 WPS Settings WPS (Wi-Fi Protected Setup) provides easy procedure to make network connection between wireless station and wireless access point with the encryption of WPA and WPA2. It is enabled by default.
Page 149 5.3.7 Advanced Settings BG Protection Mode: Background Protection Mode, by default, it is Auto selected. Basic Data Rates: you can choose the wireless data rate. This router provides three options. Be default, it is Default (1-2-5.5-11Mbps). Beacon Interval: By default, it is set to 100ms. Higher Beacon interval will improve the device’s wireless performance and is also power-saving for client side.
Page 150 than the threshold, the RTS/CTS handshake gets triggered. If the packet size is equal to or less than threshold the data frame gets sent immediately. System uses Request to Send/Clear to send frames for the handshake that provide collision reduction for an access point with hidden stations.
Page 151 5.4.1 Access Control First, you can choose to enable or disable this function according to your needs. Name: Enter the name of the router. Action: you could choose to allow or deny the following addresses entered by you. Source: select the interface of the address, and enter the starting IP address that you want to deny or allow.
Page 152 You can select to enable or disable IP/Port Filtering function. By default, it is disabled. IP Address: the IP address range that you want to filter. Port: the Port address that you want to filter. Protocol Type: choose which particular protocol type should be filtered. Here you can choose UDP/TCP .
Page 153 This router allows you to disable MAC Filtering function or allow/deny MAC address listed. MAC Name: the name of the computer with the MAC you entered. MAC Address: you can enter the MAC addresses that you want to deny or allow. DHCP Client: display the information about one DHCP client.
Page 154 Enable/Disable: you can choose to enable or disable this function. Comment: please enter the reason for this port trigger action. Trigger Port: type in the starting & ending ports number of the service. Trigger type: Specify the transport layer protocol. It could be TCP, UDP or both. Public Port: type in the public port number.
Page 155 Protocol: the L3 protocol type of the IP Address. External Port: range of the public port number. Internal Port: internal port number. It is the TCP/UDP port of the application running on the host that is connected to the internal network. Port Forwarding List: the port forwarding list will show you the detailed information about the forwarded port.
Page 156 Current Firmware Version: shows the current firmware version. Firmware Date: the date that you upgrade the current firmware. Firmware Upgrade: select the firmware version on your computer then click Apply to upgrade the firmware version. 5.5.2 DDNS DDNS means Dynamic Domain Name System. The ISP often provides you with a dynamic IP address when you connect to the Internet via your ISP .
Page 157 Host Name: type in the host name you registered from the DDNS provider. User Name/Email Address: enter the User Name or Email you registered from the DDNS provider. Password: enter the Password or Key you set for the User Name. 5.5.3 Time Zone Settings This page allows you to maintain the system time by synchronizing with a public time server over the Internet.
Page 158 Click Log Settings button, it will display the page below: Remote Syslog Server/IP Address: enter an IP address that allows syslog remote sending function while System log messages are sent to a remote server. ...
Page 159 SMTP Server/IP: enter a SMTP Server address. Email Address: enter an Email address. Log Type: you can choose one type for log. 5.5.6 Save/Reload Settings This page allows you to save current settings to a file or reload the settings from the file which was saved previously.
Page 160 Remote Management: if you enable this function, you can manage the router remotely. Port: choose the Port number. 5.5.8 Reboot Click this Reboot button to reboot your router quickly. ...
