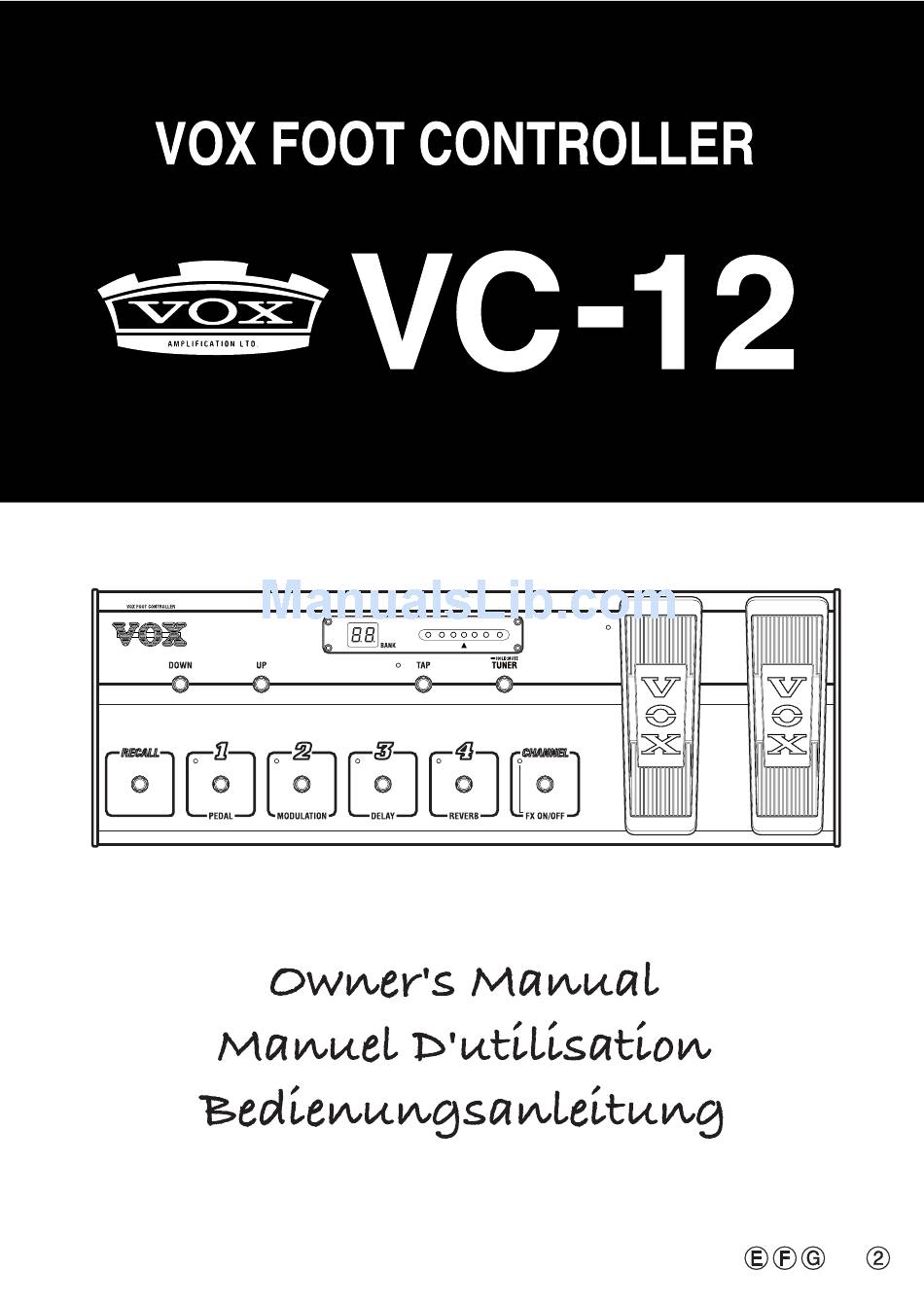

Vox VC-12 Owner's Manual
  1. Manuals
  2. Brands
  3. Vox Manuals
  4. Accessories
  5. EasyStart VC-12
  6. Owner's manual

Vox VC-12 Owner's Manual

Vox music pedal - foot controller user manual
Hide thumbs Also See for VC-12:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the VC-12 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Vox VC-12

Summary of Contents for Vox VC-12

  • Page 3 Precautions Location Using the unit in the following locations can result in a malfunction. • In direct sunlight • Locations of extreme temperature or humidity • Excessively dusty or dirty locations • Locations of excessive vibration • Close to magnetic fields Interference with other electrical devices Radios and televisions placed nearby may experience reception interference.
  • Page 4 The VC-12 was designed and built to with- stand heavy usage, but you should still look after it and observe the following points: • Don’t move or pick up the VC-12 by the pedals. Always hold the main body. • Disconnect all cables before putting away the VC-12.

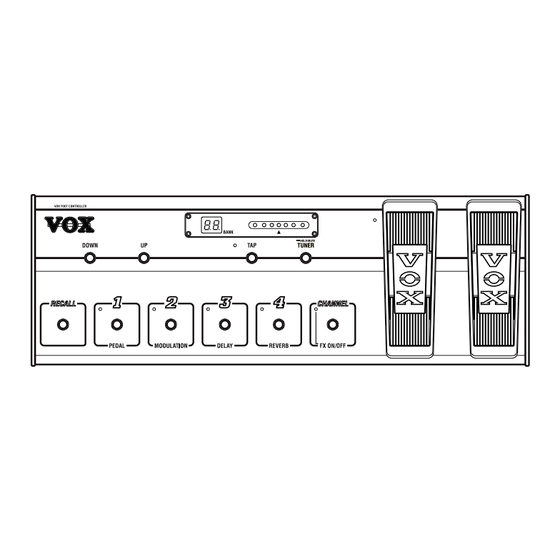

  • Page 5: Top Panel

    Features of the VC-12 This section explains the VC-12’s controls and connectors. Top Panel 1. BANK UP/DOWN switches These switches are used to select banks. In Channel Select Mode and Effect On/Off mode, pressing the UP switch selects the next bank; pressing the DOWN switch selects the previous bank.

  • Page 6: Volume Pedal

    Expression pedal • When VOX WAH (pedal effect) is se- lected: controls the WAH effect • When U-VIBE (pedal effect) is selected: controls the U-VIBE speed •...

  • Page 7: Rear Panel

    VC-12 for simultaneous control of two devices. Note: Since the second device cannot transmit control signals to the VC-12, you must use the VC-12 in order to control both devices simultaneously. MAIN To amp To amp...

  • Page 8: Selecting Programs

    2. Use switches 1 through 4 to select a program. The bank number stops flashing, the switch’s LED comes on, and the VC-12 is now in Channel Select Mode. Note: In Effect On/Off mode, you cannot select another program in the same bank without first specifying the bank.

  • Page 9: Using The Tuner

    About Manual Mode While your Valvetronix amp is in Manual mode, the VC-12’s BANK display shows and the VC-12 works the same as for Effect On/Off mode, in which you can do the follow- ing: • Switch the Pedal, Modulation, Delay, and Reverb sections on and off individually using switches 1 though 4.
  • Page 10 That completes the procedure for storing data. Loading Program Data Program data stored in your VC-12 can be loaded into your Valvetronix amp as follows. 1. Turn off your Valvetronix amp and make sure it’s connected to the VC-12’s VOX BUS MAIN connector.
  • Page 11 Switch LEDs (1–4) that contain no pro- gram data are off, while those that do contain program data are on. 4. Hold down the VC-12 switch (1, 2, 3, or 4) for the memory whose program data you want to delete for at least five seconds.

  • Page 12: Calibrating The Expression Pedal

    #3. Note: If the calibration process fails repeat- edly, the VC-12 may be in need of repair and you should contact your VOX dealer. Calibrating the Volume Pedal 1. Make sure that the connected device is for one off.
  • Page 13 #3. Note: If the calibration process fails repeat- edly, the VC-12 may be in need of repair and you should contact your VOX dealer. Selecting a Volume Pedal Curve There are three Volume pedal response curves for you to choose from.

  • Page 14: Troubleshooting

    • Make sure that the volume controls on your guitar are not turned off. • Make sure that the VC-12’s built-in tuner is not set for silent tuning. • Make sure that the Volume pedal is not fully up.
  • Page 15 Précautions Emplacement L’utilisation de cet instrument dans les endroits suivants peut en entraîner le mauvais fonctionnement. • En plein soleil • Endroits très chauds ou très humides • Endroits sales ou fort poussiéreux • Endroits soumis à de fortes vibrations •...

  • Page 16: Entretien

    Veille toutefois à le manipuler en douceur et ob- serve les consignes suivantes: • Ne saisis et ne transporte jamais le VC-12 en le tenant par ses pédales. Tiens-le toujours par son boîtier. • Débranche tous les câbles avant de ranger le VC-12.

  • Page 17: Face Avant

    Fonctions du VC-12 Cette section décrit les commandes et prises de ton VC-12. Face avant 1. Commutateurs BANK UP/DOWN Ces commutateurs servent au choix des banques. En mode de sélection de mémoire (Channel Select) et d’activation/de coupure d’effet (Effect On/Off), chaque pression sur le commutateur UP sélectionne la banque...
  • Page 18 Voici dans ce cas comment fonctionnent la pédale d’expres- sion et son commutateur. Pédale d’expression • Quand l’effet VOX WAH (effet Pedal) est selectionné: pilote l’effet WAH • Quand l’effet U-VIBE (effet Pedal) est selectionné: pilote l’effet U-VIBE •...

  • Page 19: Face Arrière

    VOX BUS au VC-12 afin de piloter simultané- ment les deux éléments connectés. Remarque: Vu que le dispositif branché à la prise SUB ne peut pas transmettre de signal de pilotage au VC-12, tu dois utiliser le VC- 12 pour piloter simultanément les deux dispositifs connectés. MAIN Vers l’ampli...
  • Page 20 Choisir des mémoires Une fois que le mode de sélection de mé- moire est actif, tu peux choisir les mémoires. Les amplificateurs Valvetronix proposent 32 mémoires (réparties dans 8 banques conte- nant chacune 4 mémoires). 1.Choisis la banque voulue (1, 2, 3, 4, 1., 2., 3., 4.) avec les commutateurs BANK UP/ DOWN.
  • Page 21 Trop haut tionner ses mémoires avec le VC-12 (mais bien sur l’ampli même). Pour pouvoir choisir les mémoires de l’ampli avec le VC-12, il faut donc annuler le mode manuel sur l’ampli. Affichage BANK...
  • Page 22 DELAY [TAP] et REVERB [TYPE]. L’écran BANK du VC-12 indique 3. Enfonce le commutateur BANK UP du VC-12. L’écran BANK du VC-12 indique Les diodes des commutateurs (1–4) sont éteintes pour les mémoires vides. Les diodes des mémoires contenant des...
  • Page 23 Transmettre les réglages à deux amplis La connexion d’un ampli Valvetronix à la prise VOX BUS SUB du VC-12 ne permet pas de transmettre ses réglages au pédalier. Par contre, cette prise transmet bel et bien les réglages sauvegardés, ce qui te permet de transmettre les réglages à...
  • Page 24 4. Enfonce le commutateur TAP pour entériner la position minimum. L’écran BANK indique alors pendant une apparaîtront tour à Remarque: Si le calibrage échoue plusieurs fois de suite, le VC-12 est peut-être en panne. Adresse-toi à ton revendeur VOX. pendant une . Le pédalier...
  • Page 25 à l’écran BANK. Dans ce cas, recom- mence le calibrage à l’étape 3. Remarque: Si le calibrage échoue plusieurs fois de suite, le VC-12 est peut-être en panne. Adresse-toi à ton revendeur VOX. Choisir la courbe de la pédale...

  • Page 26: En Cas De Problème

    • Vérifie que ton ampli Valvetronix ou l’appa- reil compatible VOX BUS est bien branché à la prise VOX BUS MAIN du VC-12. (Tu ne peux en effet pas alimenter le VC-12 via sa prise VOX BUS SUB).
  • Page 27 Vorsichtsmaßnahmen Aufstellungsort Vermeiden Sie das Aufstellen des Geräts an Orten, an denen • es direkter Sonneneinstrahlung ausgesetzt ist; • hohe Feuchtigkeit oder Extremtemperaturen auftreten können; • Staub oder Schmutz in großen Mengen vorhanden sind; • das Gerät Erschütterungen ausgesetzt sein kann. •...
  • Page 28 Der VC-12 ist absolut roadtauglich und müsste also Jahre lang halten. Trotzdem solltest du aber folgende Punkte beachten: • Für den Transport hältst du den VC-12 am besten nie an den Pedalen fest. Trage ihn also nur, indem du das Gehäuse festhältst.
  • Page 29 Funktionen des VC-12 In diesem Kapitel werden die Bedienelemente und Anschlüsse des VC-12 vorgestellt. Oberseite 1. BANK UP/DOWN-Fußtaster Hiermit kannst du Speicherbänke wählen. Im Speicherwahl- oder Effektpedalmodus rufst du mit UP die nächste Bank auf. DOWN dient hingegen zur Anwahl der vorangehen- den Bank.
  • Page 30 Im Falle eines Valvetronix-Verstärkers lautet die Bedienung etwas anders. Dann haben das Schwellpedal und der Fußtaster nämlich folgende Funktionen. Schwellpedal • Bei Anwahl des VOX-WAH-Effekts (Pedal-Effekt): Bedienung des WAH- Effekts. • Bei Anwahl des U-VIBE-Effekts (Pedal- Effekt): Steuerung der U-VIBE-Geschwin- digkeit.
  • Page 31 Rückseite 1. VOX BUS MAIN-Anschluss Über diesen Anschluss musst du den VC-12 mit dem VOX BUS-kompatiblen Gerät verbin- den. Schließe hier das beiliegende „gerade“ 10Base-T-Kabel an. 2. VOX BUS SUB-Anschluss Mit diesem Anschluss kann ein zweiter Valvetronix-Verstärker bzw. ein VOX BUS- kompatibles Gerät verbunden werden.
  • Page 32 2. Wähle mit den Fußtastern 1–4 einen Speicher. Die Banknummer hört auf zu blinken und die Diode des betätigten Fußtasters leuchtet. Der VC-12 befindet sich nun im Speicherwahlmodus. Anmerkung: Im Speicherwahlmodus muss man immer zuerst die Bank wählen, bevor man einen anderen Speicher aufrufen kann.
  • Page 33 Verwendung der Stimmfunktion (Tuner) Außer dem normalen (hörbaren) Stimm- Modus bietet der VC-12 auch einen „leisen“ Modus, den du auf offener Bühne wahr- scheinlich bevorzugst, weil dann kein Signal ausgegeben wird. Auf Englisch nennt man das „Silent Tuning“. 1. Drücke den TUNER-Fußtaster, um die Stimmfunktion zu aktivieren.
  • Page 34 Die Einstellungsdaten befinden sich wieder im Verstärker. Übertragen der Einstellungsdaten zu zwei Verstärkern Obwohl man die Daten des an die VOX BUS SUB-Buchse des VC-12 angeschlossenen Verstärkers nicht in einem seiner Speicherbe- reiche sichern kann, lassen sich die intern gespeicherten Daten auch zu jenem Amp übertragen.
  • Page 35 Die Dioden der Fußtaster 1–4, für die noch keine Einstellungen gespeichert wurden, leuchten nicht. Dioden anderer Fußtaster hingegen wohl. 4. Halte den VC-12-Fußtaster (1, 2, 3 oder 4) des Speichers, den du löschen möchtest, mindestens fünf Sekunden gedrückt. Die Diode jenes Fußtasters beginnt schnell zu blinken.
  • Page 36 BANK-Display. Dann musst du die Prozedur noch einmal ab Schritt „3“ wiederholen. Anmerkung: Wenn die Kalibrierung mehr- mals fehlschlägt, muss der VC-12 eventuell zur Reparatur eingereicht werden. Wende dich dann an deinen VOX-Händler. Kalibrieren des Volumenpedals 1. Schalte das angeschlossene Gerät aus.
  • Page 37 Die Nummer der gewählten Kurve (C1, C2 oder C3) wird nun etwa eine Sekunde lang im BANK-Display angezeigt. Der VC-12 merkt sich, welche Kurve du gewählt hast. Wenn du den VC-12 also das nächste Mal einschaltest, brauchst du sie nicht erneut zu wählen. Tipp Die Werksvorgabe (Kurve „2“) entspricht...

  • Page 38: Fehlersuche

    • Kontrolliere, ob du den Valvetronix-Verstär- ker oder das VOX BUS-kompatible Gerät an die VOX BUS MAIN-Buchse des VC-12 angeschlossen hast. (Die Stromversor- gung des VC-12 kann nicht über die VOX BUS SUB-Verbindung erfolgen.) • Kontrolliere, ob sich das angeschlossene Gerät normal verhält.
