RapidFOLD
TECHNICKÉ ÚDAJE
• Pro rozměry papíru 8,5" x 11" nebo formát A4
• Vytváří čtyři různé typy skladu
• Pracuje rychlostí až 4000 listů/hod
• Skládá kancelářský papír 60-105 g/m
• Skládá 1 list automaticky nebo 3 listy současně manuálně
C
F
VAROVÁNÍ! Nikdy nepřipojujte napájení ke skládačce, pokud
přístroj není nastaven a připraven k použití. V průběhu
nastavování, provozu a údržby udržujte ruce, vlasy, volné
části oděvů a šperky v bezpečné vzdálenosti od pohyblivých
částí přístroje, jinak hrozí nebezpečí vážného poranění.
Opravy nebo demontáž přístroje mohou být prováděny pouze
po odpojení ze sítě.
2
A
E
NÁVOD K OBSLUZE
Model 720022 (220V)
B

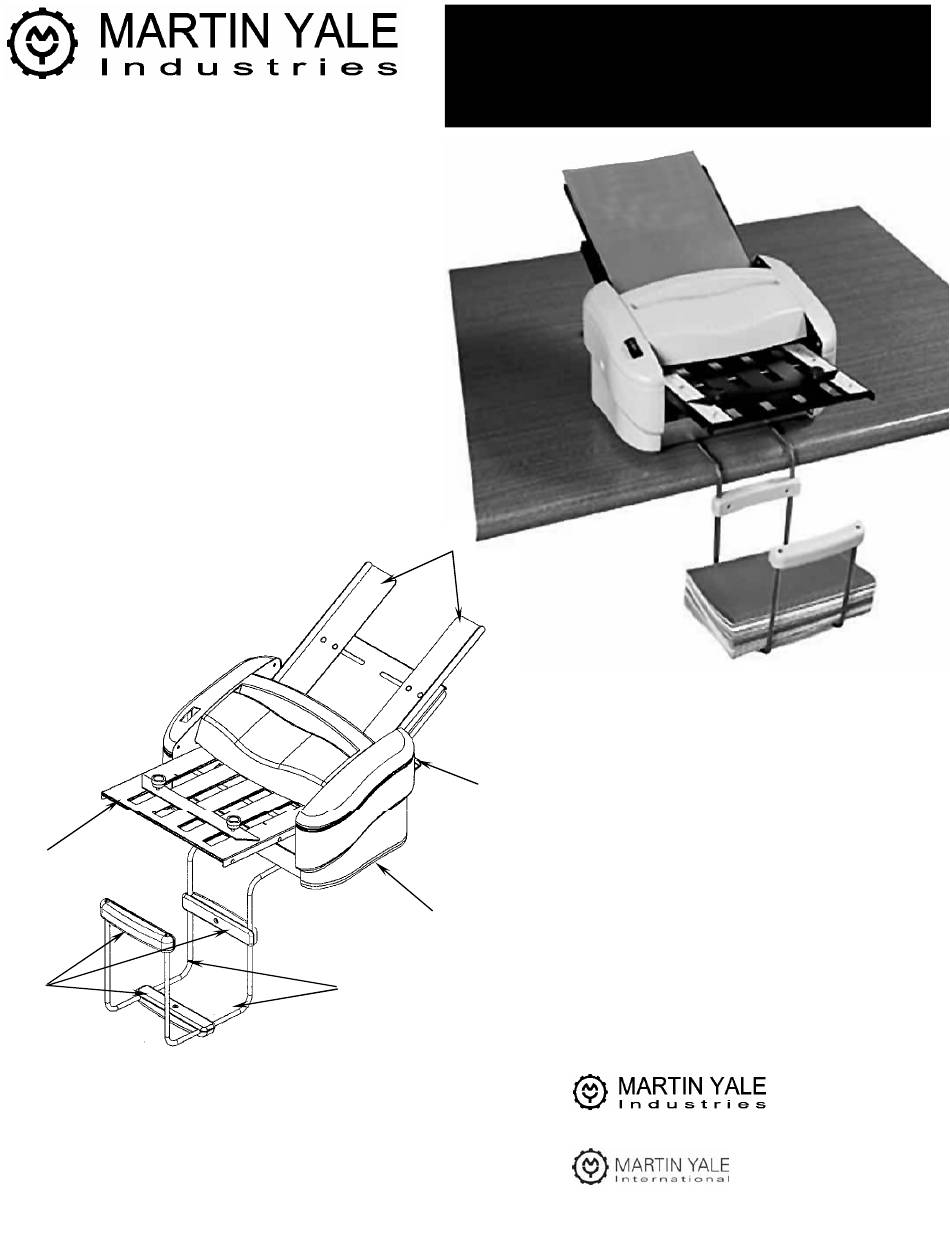

Přístroj se skládá z následujících součástí:
A. PŘÍSTROJ NA SKLÁDÁNÍ PAPÍRU
B. VODÍTKA PAPÍRU (2)
D
C. PŘEDNÍ PŘEKLÁDACÍ DESKA
D. ZADNÍ PŘEKLÁDACÍ DESKA
E. KOVOVÉ DRŽÁKY (2)
F. SADA SPOJOVACÍCH DÍLŮ
VÝSTUPNÍHO ZÁSOBNÍKU (3)
(sada výstupního zásobníku obsahuje
3 vrchní plastové díly
3 spodní plastové díly
6 spojovacích šroubů)
251 Wedcor Ave. • Wabash, IN 46992
Customer service: (800)225-5644 • www.martinyale.com
Bergheimer Strasse 6-12, D-88677 Markdorf, Germany
www.martinyale.de
5/26/2006
