Andersen Tulsa Hardware Application And Adjustment Manual

Hardware Application and Adjustment Guide
(Tulsa Hardware)
Guía para el ajuste y la aplicación de herrajes (Herrajes Tulsa)
for Andersen® 100 Series Gliding Patio Doors
para las puertas corredizas para patio de la serie 100 Andersen®
Thank you for choosing Andersen. / Gracias por elegir Andersen.
For questions call 1-888-888-7020. For more information and/or guides visit an ders en wi n dows .c om .
Please leave this guide with building owner.
Si tiene alguna pregunta llame al 1-888-888-7020. Para obtener más información y/o guías, visite a nder sen wi n dows .c om .
Deje esta guía con el dueño de la construcción.
▶ Read guide from beginning to end before starting installation. Read all warnings and cautions during unit installation.
Lea completamente la guía antes de comenzar la instalación. Lea y respete todas las advertencias y precauciones durante la instalación de la unidad.
▶ Check with your local building code official to identify and confirm compliance with local building code requirements.
Consulte los códigos locales de construcción para identificar y confirmar que se cumplan los requisitos del código de construcción.

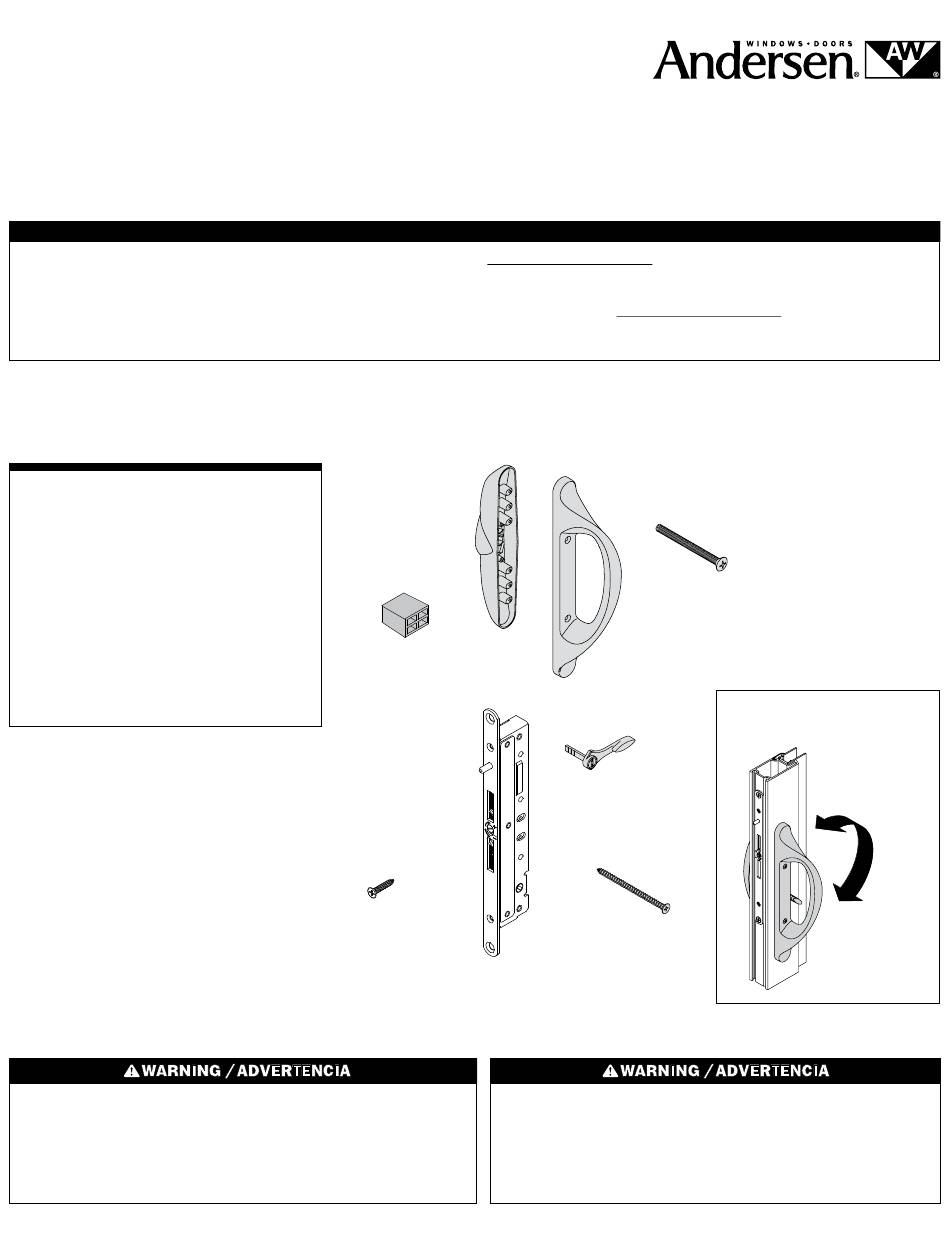

Parts Included - Tulsa Hardware
Partes incluidas - Herrajes Tulsa
(1) Exterior Handle / Manija exterior
(1) Interior Handle / Manija interior
(2) #8 x 2-1/4" Bolts
Pernos Nº. 8 por 2-1/4"
(1) Plug / Conector
(1) Lock Lever/ Palanca del cerrojo
(1) #10 x 3" Screw / Tornillos Nº. 10 por 3"
(1) Lock Assembly / Ensamblaje del cerrojo
(2) #10 x 1" Flat Head Screw
Tornillos de cabeza plana No. 10 x 1"
Tools Needed / Herramientas Necesarias
∙ Safety Glasses / Lentes de seguridad
∙ Phillips Head Screwdriver /
Destornillador con cabeza Phillips
∙ Soft Face Hammer / Martillo de cara suave
∙ Drill/Driver / Taladro/Destornillador
∙ Phillips Bit / Broca Phillips
∙ 1/8" Drill Bit /
Broca para taladro de 1/8"
∙ Waterproof Shims / Impermeable Cuñas
▶ If purchased separately, apply exterior keyed lock before applying hardware.
Si se compró por separado, coloque un cerrojo con llave exterior antes de aplicar los herrajes.
Use caution when working at elevated heights and around unit openings.
Follow manufacturers' instructions for ladders and/or scaffolding. Failure
to do so may result in injury or death.
Sea cauteloso al trabajar en lugares elevados y cerca de las aberturas de
la unidad. Siga las instrucciones del fabricante para el uso de escaleras
y/o andamios. Si no lo hiciera, podrían producirse lesiones o la muerte.
"Andersen" and all other marks where denoted are trademarks of Andersen Corporation. ©2009-2014 Andersen Corporation. All rights reserved.
"Andersen" y las demás marcas que aparezcan son marcas registradas de Andersen Corporation. ©2009-2014 Andersen Corporation. Todos los derechos reservados.
Exterior Handle
Manija exterior
Plug /
Conector
Lock Assembly
Ensamblaje del
cerrojo
#10 x 1" Flat Head Screw
Tornillos de cabeza plana
No. 10 x 1"
Interior Handle
Manija interior
Lock Lever
Palanca del cerrojo
#10 x 3"
Receiver Screw
Tornillos del receptor
Nº. 10 por 3"
Follow manufacturers' instructions for hand or power tools. Always
wear safety glasses. Failure to do so may result in injury and/or
product damage.
Siga las instrucciones del fabricante para el uso de herramientas
eléctricas o manuales. Utilice siempre gafas de seguridad. Si no lo
hiciera, podrían producirse lesiones y/o daños al producto.
#8 x 2-1/4" Bolt
Pernos Nº. 8 por 2-1/4"
Lock Operation
Funcionamiento del cerrojo
to Lock
para cerrar
to Unlock
para abrir
9020084 B F Revised 01/09/14
