中文说明书
........................................................................................................................ 1-7
English User Manual

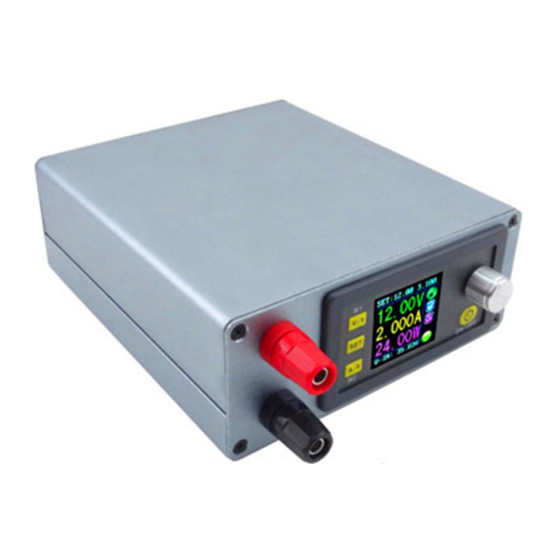

数控电源铝合金金外壳安装说明
外
壳
适
DPS3012/DPS5015/DPS5020/DPH3205/DPH5005
一、 安装注意事项：
⚫ 安装前请仔细阅读本文档，如有疑问请与本公司联系。
⚫ 外壳采用铝合金材料，防止尖锐物体划伤，避免阳光直晒和潮
湿环境。
⚫ 组装时防止短路，正确连接正负极。
⚫ 不可在电源接通的情况下连接电路。
⚫ 尽量避免震动和跌落。
......................................................................................................... 8-12
用
数
控
电
源
- 1 -
型
号
：
Advertisement
Related Manuals for RD DPS3012
Summary of Contents for RD DPS3012
- Page 1 中文说明书 ........................1-7 English User Manual ......................8-12 数控电源铝合金金外壳安装说明 外 壳 适 用 数 控 电 源 型 号 ： DPS3012/DPS5015/DPS5020/DPH3205/DPH5005 一、 安装注意事项： ⚫ 安装前请仔细阅读本文档，如有疑问请与本公司联系。 ⚫ 外壳采用铝合金材料，防止尖锐物体划伤，避免阳光直晒和潮 湿环境。 ⚫ 组装时防止短路，正确连接正负极。 ⚫ 不可在电源接通的情况下连接电路。 ⚫ 尽量避免震动和跌落。 - 1 -...
- Page 2 二、 产品规格 2.1 器件清单： 名称 规格 数量 备注 前端面 后端面 49.2*120*130 36 号铝 MM(高*宽*深) 上盖板 下盖板 风扇 4010 5V 供电 风扇供电板 36*40 （ 长*宽） 红色 2 个黑色 接线端子 M4*36 2 个 冷压端子接头 UT2.5-4 U 型插接头 - 2 -...
- Page 3 船型开关 KCD3 RV2.5 平方单 红：30cm 连接电线 芯软线 黑：25cm 外壳配套螺丝 平头 M3*6 螺丝螺帽各 4 风扇固定螺栓 圆头 M3*13 个 功率模块 圆头 M3*5 固定螺丝 透明自粘脚垫 Φ12*4 2.2 产品零件图： 备注： 外 壳 配 套 螺 丝 平 风 扇 固 定 螺 栓 圆 头 冷...
- Page 4 三、 安装步骤： 四、 3.1 安装准备： ⚫ 数控电源模块一个。 ⚫ 工具（电烙铁、焊锡、十字螺丝刀、剥线钳等） 。 ⚫ 适当的安装环境。 3.2 安装步骤： a) 使用剥线钳截取适当长度的电线，电线长度参考下图（因使用 2.5mm 电线所以焊接冷压端子时需扩孔） ： b) 安装输入接线端子及开关（将接线端子和开关卡在后面板留出的 卡槽上，接线端子采用上正（红）下负（黑）的原则安装，固定螺丝 - 4 -...
- Page 5 要拧紧） c) 安装散热风扇（注意采用配套的螺栓固定，风扇贴有指示标签的 一侧朝外，不可装反） d) 安装风扇供电板： ⚫ 将风扇电源线焊接到风扇 o 供电板正面左下方的 5V 焊盘上 （注意 正负极不要焊反） 。 ⚫ 将电源输入线焊接在风扇供电板左上角的两个焊盘背面， （注意正 负极不要焊反） 。 ⚫ 将供电板安装在后面板的接线端子上 （注意背面朝上， 上正下负） ， 然后使用螺母固定。 - 5 -...
- Page 6 ⚫ 将电源开关用预先准备好的连接线焊接在供电板 Key 处背面焊盘。 e) 安装好输出接线端子，将准备好的带有冷压端子的输出线连接到 输出接线端子上，并用螺帽拧紧（输出端子上正下负安装，输出 线不要接错） f) 本外壳针对的产品分为显示模块和功率模块，安装过程为： ⚫ 安装显示模块将其卡入前面板卡槽上 （卡入过程用力要适当， 防止造成前面板变形） 。 ⚫ 安装上显示模块和功率模块连接的排线，注意 PCB 板的丝印 - 6 -...
- Page 7 层 LCD 和 KEY 排线插接的位置（排线一定走 PCB 板的下方， 否则电感会对其有干扰） 。 ⚫ 根据下盖板四个孔的位置安装功率模块，使用配套螺丝将其 固定住。 ⚫ 将输入正负分别接到功率模块的 IN+,IN-；输出正负接到 OUT+，OUT-。 g) 连接好之后可以通电看是否连接成功。 （注意通电前再次检查接线 是否正确） h) 安装外壳，注意外壳上有进风口的一端安装前面板，安装顺序可 以是先安装上盖板然后固定前后面板。 i) 本产品配套四个透明脚垫，用户可对称粘贴到外壳底部四个角上。 3.3 内部连线图： - 7 -...
- Page 8 Digital Control Power Supply Housing Installation Instructions This housing is suitable for the following mode of digital control power supply: DPH5005, DPS5020, DPS5015, DPS3012, DPH3205 1.1 Please read the instructions carefully before installation. If you have any question, please contact us.
- Page 9 2.1 Kit parts list Item Specification Qty. Remark Front panel Rear panel 49.2*120*130 36 aluminum MM(H*W*D) Upper cover plate Lower cover plate 4010 5V power supply Fan power supply board 36*40（L*W） Red 2pcs Binding post M4*36 Black 2pcs Cold press connecting UT2.5-4 Spade Terminal...
- Page 10 Fillister head M3*5 4pcs 3 Installation Procedures Installation Preparation 3.1.1 1 pcs digital control power supply 3.1.2 Tools (Soldering iron, solder, Philips screwdriver, Wire stripping pliers) 3.1.3 A proper installation environment Installation Procedures 12- Fan line 45mm 13- Switch connecting line 40mm 14- Output positive line 40mm 15- Output negative line50mm 16- Input connecting line...
- Page 11 Weld fan line on 5V place at fan power supply board (Note: can’t weld positive and negative reversely). 3.2.4.2 Weld the input power supply line on the bonding pad on the upper left corner of board）. 3.2.4.3 Install fan power supply board on the binding post (red is positive above, black is negative below), then use the screw to fix them.
- Page 12 symmetrically pasted to the bottom of the four corners of the shell. 3.3 Internal connection diagram： - 12 -...
