Malmbergs Cupid 77 170 03 Instruction Manual

SE
Art.nr Max Sockel Vikt
W (kg)
77 170 03 1x23 E27
77 170 24 2x23 E27
77 170 23 1x23 E27
77 170 25 2x23 E27
MonTEring
1. Montera rörarmen på vägg.
2. För in kabeln genom det utstansade hålet i rörarmen och avpassa
rätt längd till kopplingsdosan och anslutningsplinten. Se figur 1
hur kabel skall placeras. Det är inte tillåtet att skala kabeln mellan
kopplingsdosan och tätningen i armaturhuset.
3. Obs! Det är mycket viktigt att de fyra medlevererade skruvarna
monteras (se figur 4), pilarna indikerar var. Dessa skruvar är till
för att stabilisera lamphållaren mot reflektor och armaturhus.
4. Montera armaturkroppen på rörarmen och anslut kabeln i armatur-
huset.
5. Skruva i en lågenergilampa, effekt och sockel, se tabell ovan.
glödljuskälla är ej tillåten i armaturen.
oBSErvErA
1. Fabriksmonterad kabel får ej avlägsnas.
2. Armaturen får ej övertäckas.
3. Etikett med sockeltyp och max antal watt får ej avlägsnas.
TEKniSKA DATA
Ljuskälla: Lågenergilampa (effekt och sockel, se tabell ovan).
Direkt till plint 3x2,5 mm² via kabelförskruvning
Anslutning:
M20.
Utförande: Armaturhus och kupa av polykarbonat. reflektor av
anodiserad aluminium.
Mått håltagning: Se figur 3.
Ljussensor: Tillslag cirka <20Lux, frånslag cirka >20Lux
(gäller för 77 170 23 och 77 170 25).
Kapslingsklass: iP54.
* installationskabeln får ej skalas och skall vara dubbelisolerad
(opåverkad) mellan kopplingsplinten i armaturen och anslutningsdosan.
Kabel: min. 3x1,5 mm². Anslutningsarea armaturens plint: 3x2,5 mm².
Telefon: 019-58 77 00
BrUKSAnviSning
Fasadarmatur Cupid
Mått LxBxH Ljusrelä Certifikat
(se figur 2)
3,5 490x170x340 mm Utan
3,7 490x170x340 mm Utan
3,5 490x170x340 mm Med
3,7 490x170x340 mm Med
Malmbergs Elektriska AB, Box 144, 692 23 Kumla
Telefax: 019-57 11 77

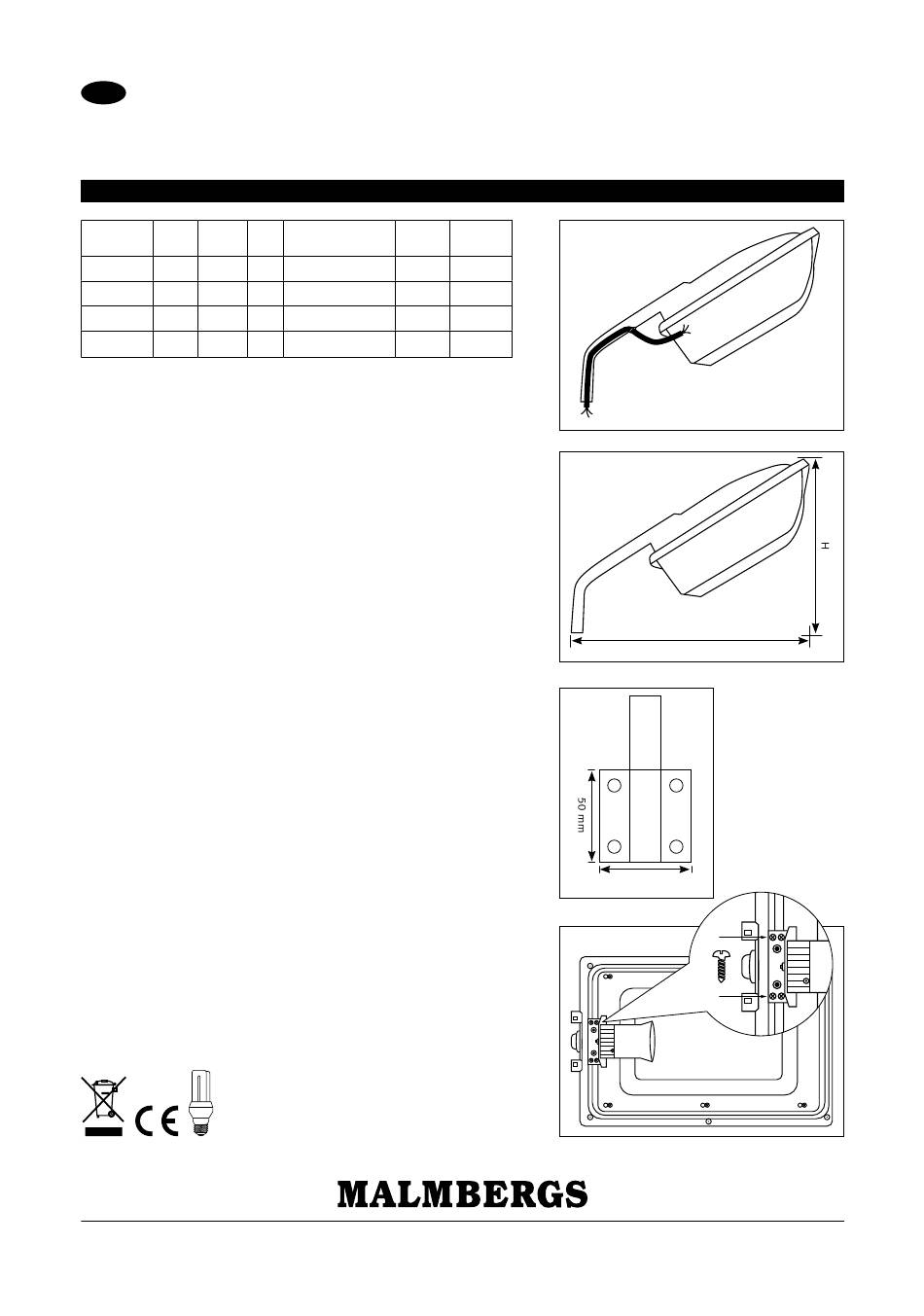

Figur 1*
CE+S
CE+S
CE
CE
Figur 2
Figur 3
50 mm
Figur 4
info@malmbergs.com
77 170 03, 23-25
L
x4
www.malmbergs.com
TJ-JZ/JA-130308
